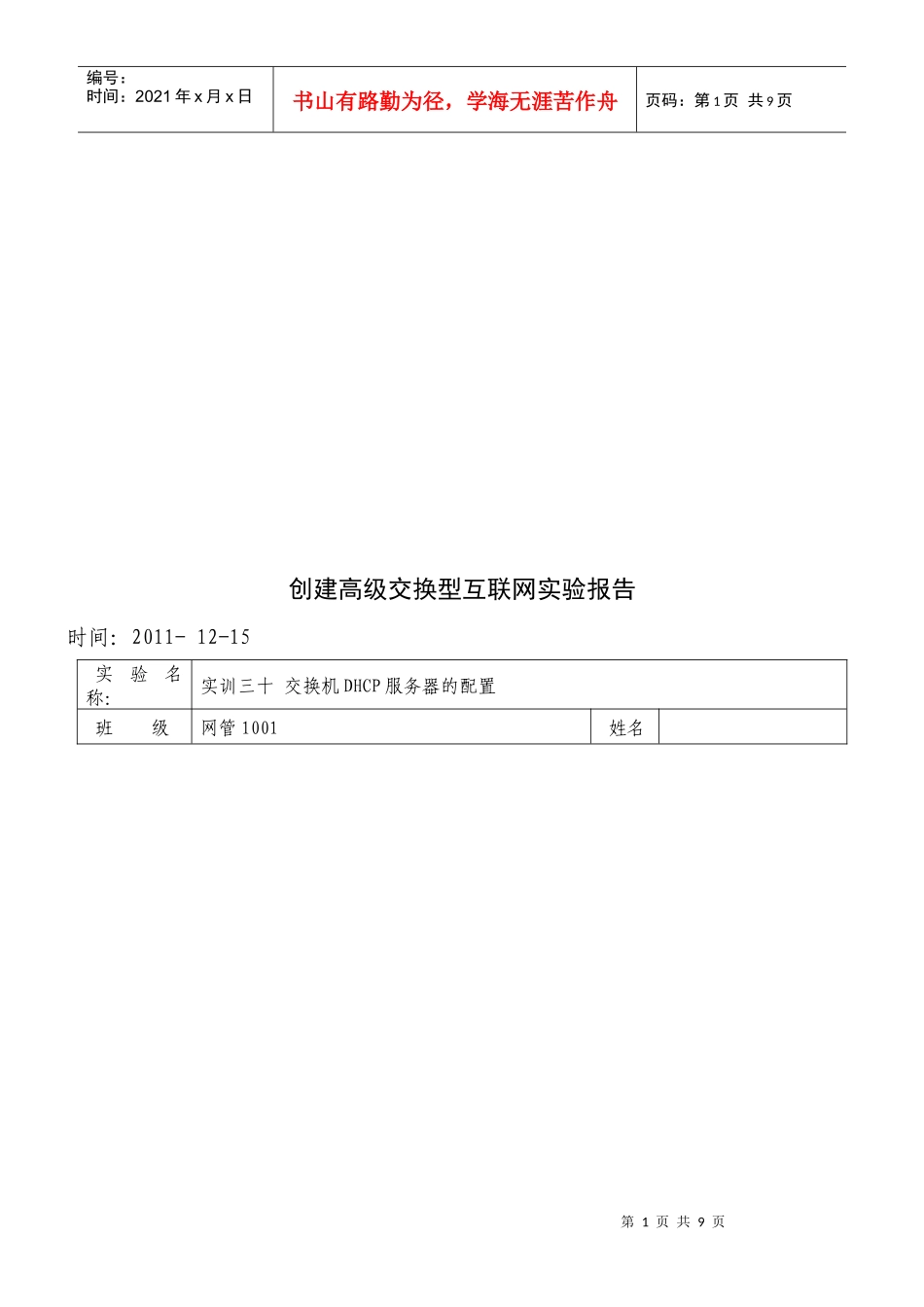

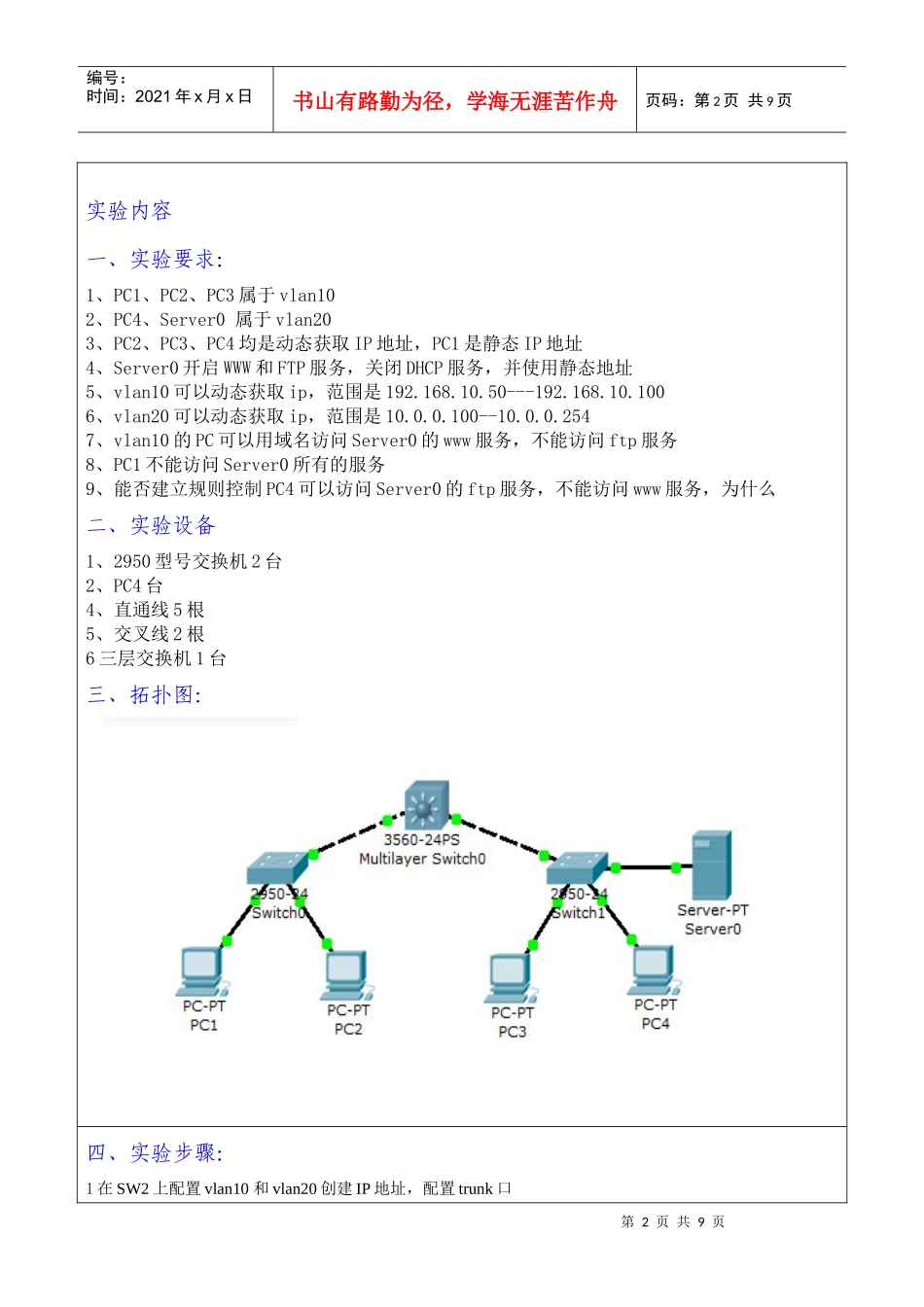

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页创建高级交换型互联网实验报告时间：2011-12-15实验名称：实训三十交换机DHCP服务器的配置班级网管1001姓名第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页实验内容一、实验要求：1、PC1、PC2、PC3属于vlan102、PC4、Server0属于vlan203、PC2、PC3、PC4均是动态获取IP地址，PC1是静态IP地址4、Server0开启WWW和FTP服务，关闭DHCP服务，并使用静态地址5、vlan10可以动态获取ip，范围是192.168.10.50---192.168.10.1006、vlan20可以动态获取ip，范围是10.0.0.100--10.0.0.2547、vlan10的PC可以用域名访问Server0的www服务，不能访问ftp服务8、PC1不能访问Server0所有的服务9、能否建立规则控制PC4可以访问Server0的ftp服务，不能访问www服务，为什么二、实验设备1、2950型号交换机2台2、PC4台4、直通线5根5、交叉线2根6三层交换机1台三、拓扑图：四、实验步骤：1在SW2上配置vlan10和vlan20创建IP地址，配置trunk口第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页SW2(config)#vlan10SW2(config-vlan)#vlan20SW2(config-vlan)#exitSW2(config)#intvlan10SW2(config-if)#ipaddress192.168.10.1255.255.255.0SW2(config-if)#noshutdownSW2(config-if)#exitSW2(config)#intvlan20SW2(config-if)#ipaddress10.0.0.1255.255.255.0SW2(config-if)#noshutdownSW2(config-if)#exitSW2(config)#intrangef0/3-4SW2(config-if-range)#switchporttrunkencapsulationdot1qSW2(config-if-range)#switchportmodetrunkSW2(config-if-range)#exit2在SW1和SW3上配置创建VLAN，配置trunk口Sw1(config)#vlan10Sw1(config-vlan)#exitSw1(config)#intrangef0/1-2Sw1(config-if-range)#switchportaccessvlan10Sw1(config-if-range)#exitSw1(config)#intf0/3Sw1(config-if)#switchportmodetrunkSw3(config)#vlan10Sw3(config-vlan)#vlan20SW3(config)#intf0/1SW3(config-if)#switchportaccessvlan10SW3(config-if)#exitSW3(config)#intf0/2SW3(config-if)#switchportaccessvlan20SW3(config-if)#exitSW3(config)#intf0/3SW3(config-if)#swSW3(config-if)#switchportacSW3(config-if)#switchportaccessvlan20SW3(config-if)#exitSW3(config)#intf0/4SW3(config-if)#switchportmodetrunk3配置完后ping通，FTP配置和www服务正常第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页PC>ping10.0.0.2Pinging10.0.0.2with32bytesofdata:Requesttimedout.Replyfrom10.0.0.2:bytes=32time=125msTTL=127Replyfrom10.0.0.2:bytes=32time=125msTTL=127Replyfrom10.0.0.2:bytes=32time=109msTTL=127Pingstatisticsfor10.0.0.2:Packets:Sent=4,Received=3,Lost=1(25%loss),Approximateroundtriptimesinmilli-seconds:Minimum=109ms,Maximum=125ms,Average=119msPC>ftp10.0.0.2Tryingtoconnect...10.0.0.2Connectedto10.0.0.2220-WelcometoPTFtpserverUsername:cisco331-Usernameok,needpasswordPassword:cisco230-Loggedin(passivemodeOn)ftp>quit5、vlan10可以动态获取ip，范围是192.168.10.50---192.168.10.100SW2(config)#ipdhcppoolvlan10SW2(dhcp-config)#network192.168.10.0255.255.255.0SW2(dhcp-config)#default-router192.168.10.1SW2(dhcp-config)#dns-server10.0.0.2第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页SW2(dhcp-config)#exitSW2(config)#ipdhcpexcluded-address192.168.10.1192.168.10.99SW2(config)#ipdhcpexcluded-address192.168.10.101192.168.10.2556、vlan20可以动态获取ip，范围是10.0.0.100--10.0.0.254SW2(config)#ipdhcpexcluded-address10.0.0.110.0.0.99SW2(config)#ipdhcppoolvlan20SW2(dhcp-config)#network10.0.0.0255.255.255.0SW2(dhcp-config)#default-router10.0.0.1SW2(dhcp-config)#dns-server10.0.0.2...
