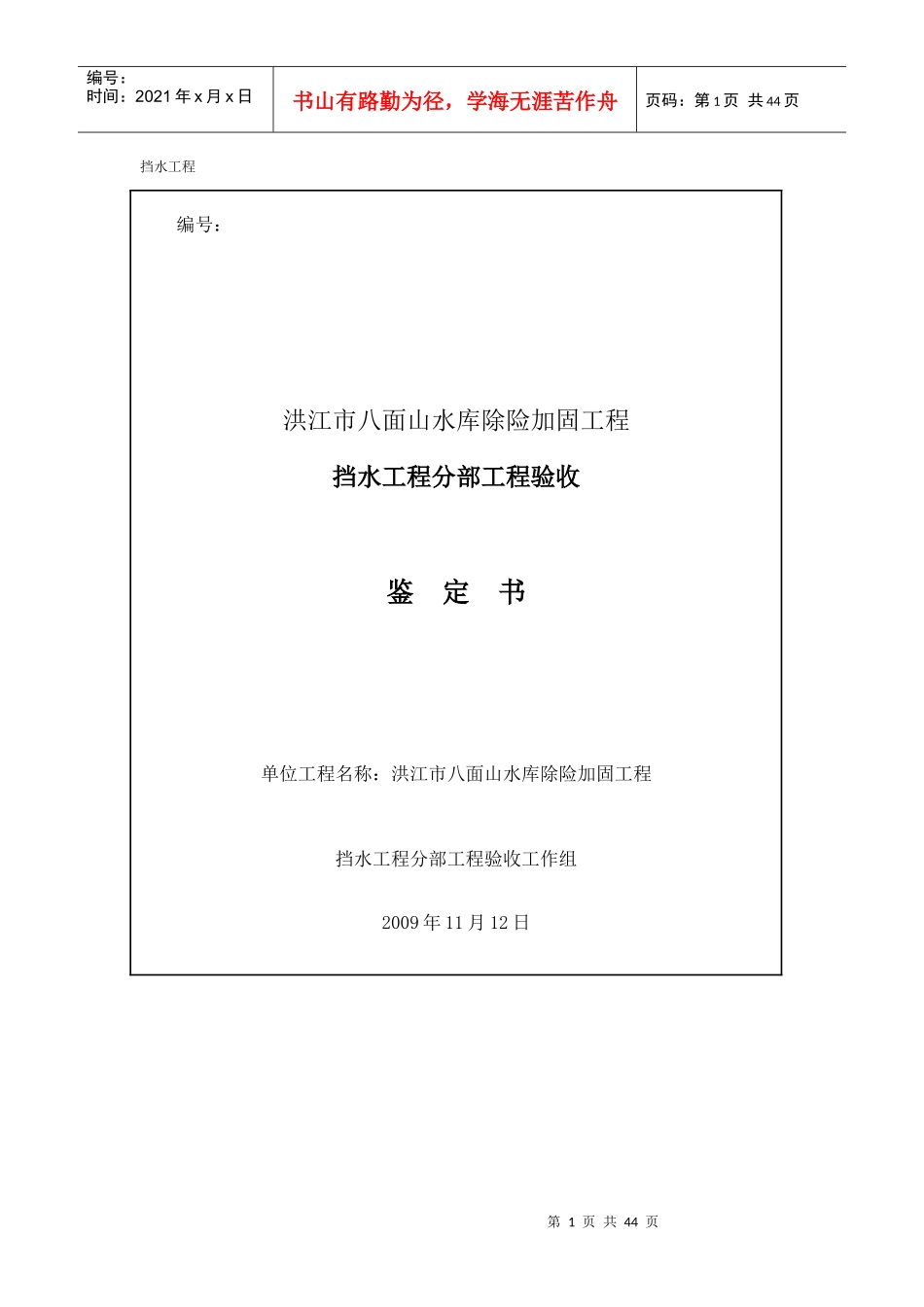

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页挡水工程编号：洪江市八面山水库除险加固工程挡水工程分部工程验收鉴定书单位工程名称：洪江市八面山水库除险加固工程挡水工程分部工程验收工作组2009年11月12日第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页前言八面山区水库枢纽工程位于沅水一级支流母溪河上游，大坝为粘土心墙土坝，坝顶高程为453.41m，坝顶宽为8.0m。主坝最大坝高53.41m，坝顶轴线长164m，坝底宽270.85m；正常蓄水位、校核洪水位为450.5m，死水位为417.0m。大坝心墙由粘土和含少量砾的粘土填筑，坝壳料主要由砾土及碎石土组成。大坝坝基岩石为碳质板岩与泥质板岩，以碳质板岩为主。在大坝安全论证阶段对上、下游坝坡进行了详细的稳定分析，其稳定安全系数均满足规范要求；洪水复核确认坝顶高程满足防洪要求。但钻探资料揭示防渗体-粘土心墙顶部高程为448.61m，比坝顶低4.8m，未达到正常蓄水位450.50m所要求的心墙顶部高程的最小值451.0m，心墙大部分填筑较密实；同时，地质勘察查明基岩中节理裂隙与石英脉十分发育，裂隙与沿裂隙发育的石英脉构成坝基承压渗水通道，压水试验透水率最大值达46.7Lu，导致坝基接触面渗漏和右坝肩绕渗严重。本分部工程的验收依据：施工合同、技施报告、设计图纸及设计补充资料《水利水电工程施工质量检验与评定规程》、《水利水电建设工程验收规程》。验收组织机构：由项目法人组织，勘测、设计、监理、施工单位均派代表参加，并邀请怀化市质量监督站派代表全程参与、监督。验收过程：2009年11月12日上午召开验收工作会议并一同查看现场，下午查阅资料并讨论验收情况。一、分部工程开工、完工日期本分部工程开工日期为2008年12月8日，完工日期为2009年5月30日。二、分部工程建设内容第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页主要建设内容：坝体冲抓套井回填粘土；基础帷幕灌浆；上游坝坡干砌石护坡；下游坝坡草皮护坡；坝顶改造。主要技术参数：坝体基础防渗处理采用帷幕灌浆封堵基岩内的渗漏通道并形成完整的帷幕墙的防渗处理方法。帷幕底线为q=5Lu以下5m；孔口布置于坝顶▽453.41m，沿坝顶全线设置一排孔并向左岸延长与左岸溢洪道帷幕相连，右岸向山体延伸15m，孔距2.5m；灌浆段长控制在5～6m，根据实际情况可适当缩短或加长，但不宜大于10m；孔顶段灌浆压力取1.0～1.5倍坝前静水头，以下各段逐步加大，孔底段取2～3倍坝前静水头；灌浆浆液应由稀至浓逐级变换，帷幕灌浆浆液水灰比可采用5、3、2、1、0.8、0.6（或0.5）等六个比级；在最大设计压力下，注入率不大于1L/min后，继续灌注30min可结束灌浆；灌浆材料为普通硅酸盐水泥，其强度等级不得低于32.5Mpa；帷幕灌浆分三序次施灌，一序孔孔距为10.0m，二序孔孔距亦为10.0m，三序孔孔距为5.0m。采用自下而上分段灌浆；土坝坝基与坝体接触处，采用按帷幕灌浆要求，重复加灌一次使其形成一道高为3m左右的防渗墙，该墙深入基岩约1.0m，深入坝体2.0m。坝体冲抓套井回填粘土在高程438.61m以上构筑粘土防渗墙至高程453.0m；冲抓回填孔中心线距坝顶上游面4.0m，与帷幕中心线重合；大坝全长除左侧端6.8m长段、右侧端7.8m长段掘沟填筑外，其余149.4m段内布置192孔，孔距0.78m；冲抓造孔在平面上按主套井相间布置，主套井相接成连续的防渗墙，其中套井为第二序孔施工，断面为整圆，主井被套井对称切割成蚀圆；造孔孔径110cm，终孔间距78cm，回填粘土形成的冲抓套井回填粘土墙允许坡降J=6；回填土要求粘粒含量在35～50%，渗透系数应小于10-6cm/s，干重度大于15kN/m3，含水量控制在塑限附近，约20～30%。上游坝坡干砌石护坡先拆除原干砌块石抛至上游坝脚，重新用新鲜岩石砌筑。下游草皮护坡先清除坝坡杂草、腐殖土和风化块石等，坝坡坡比不变，排水棱体以上坝面进行平整后，应铺土质适宜的种植层，厚度控制在50cm左右，并适当压实，同时表层应为松土，种植观赏性草皮。坝顶改造采用厚0.25m的砼路面，坝顶▽453.55m，两侧设C15砼路缘石，宽×高...
