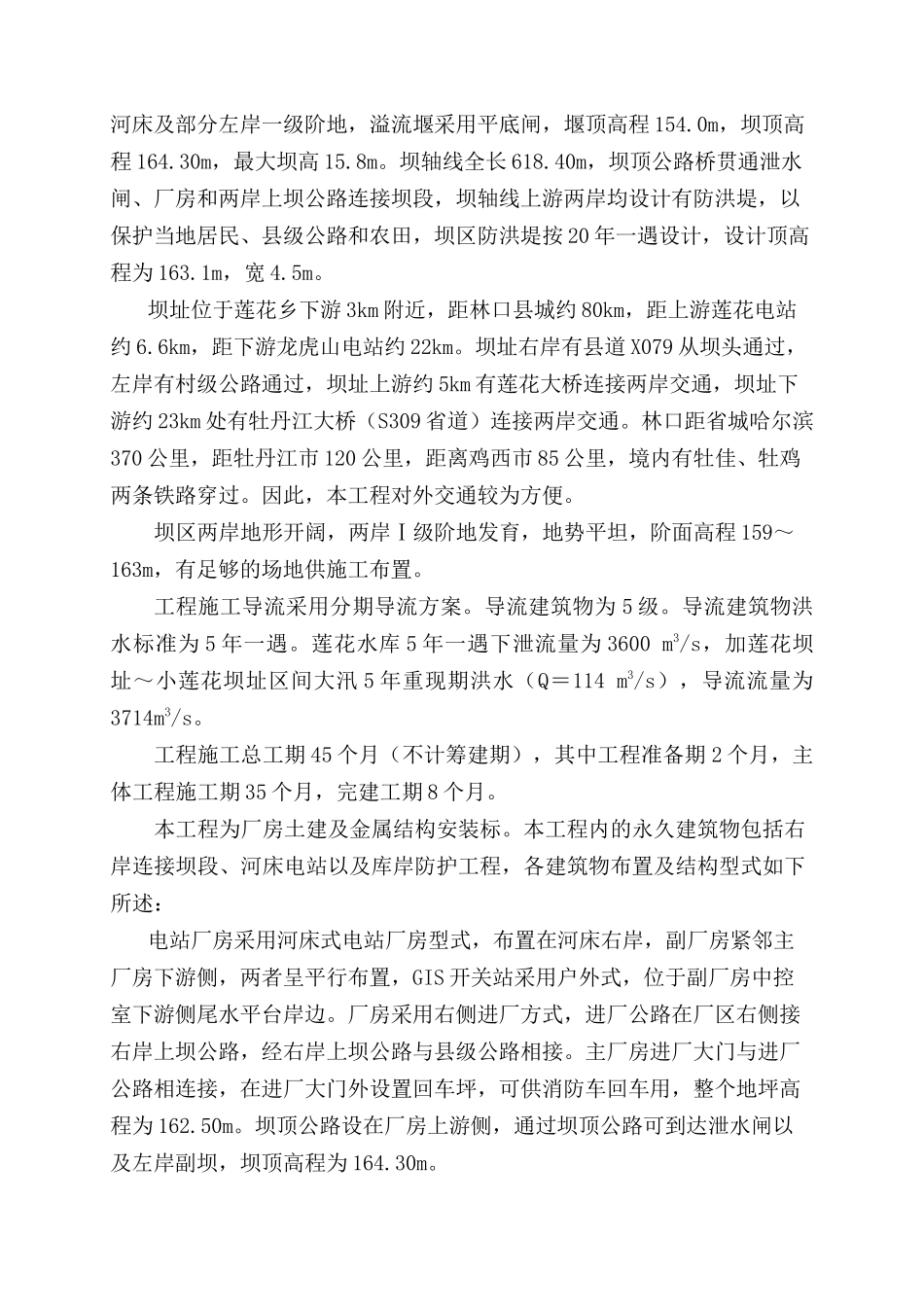

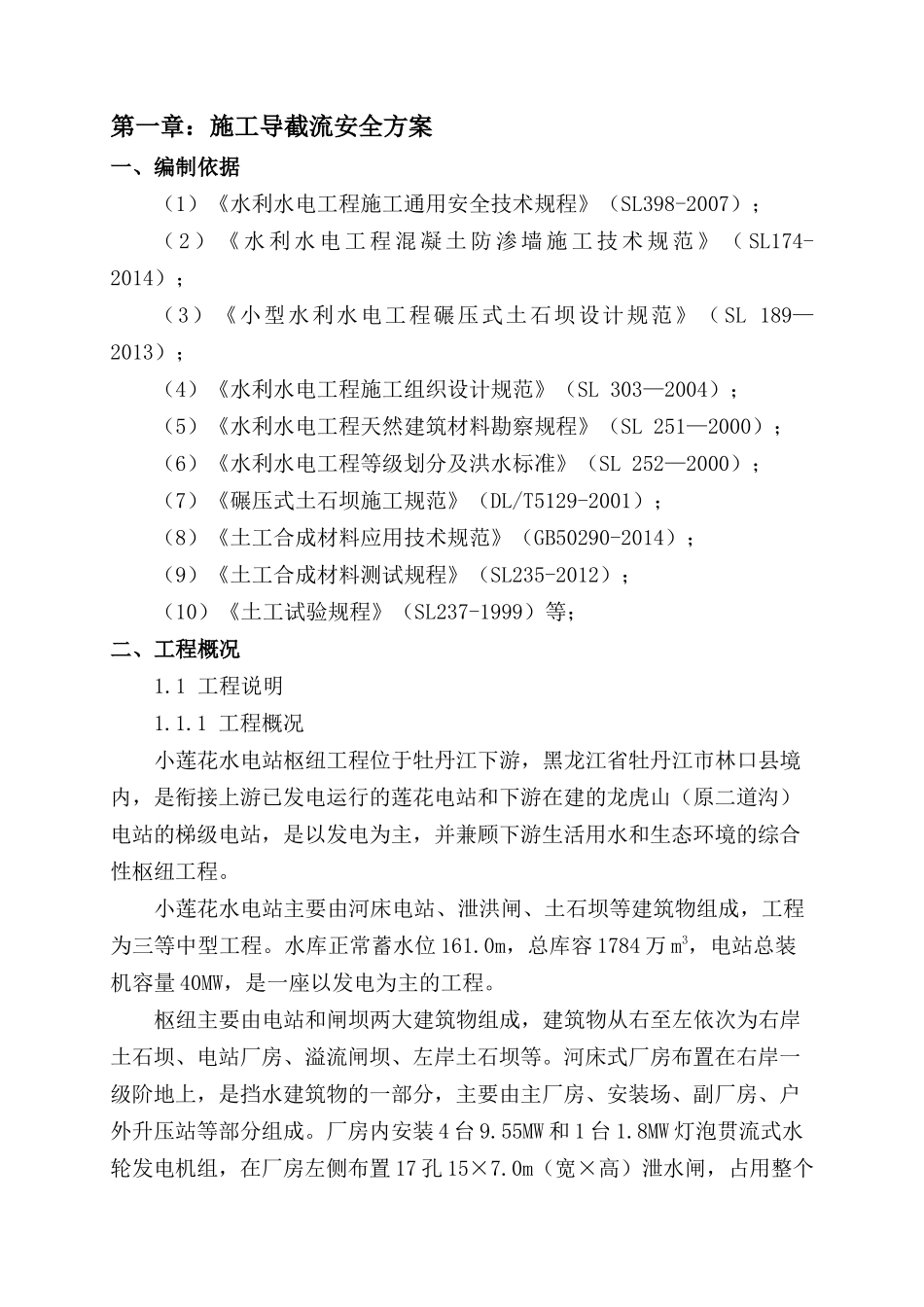

第一章：施工导截流安全方案一、编制依据（1）《水利水电工程施工通用安全技术规程》（SL398-2007）；（2）《水利水电工程混凝土防渗墙施工技术规范》（SL174-2014）；（3）《小型水利水电工程碾压式土石坝设计规范》（SL189—2013）；（4）《水利水电工程施工组织设计规范》（SL303—2004）；（5）《水利水电工程天然建筑材料勘察规程》（SL251—2000）；（6）《水利水电工程等级划分及洪水标准》（SL252—2000）；（7）《碾压式土石坝施工规范》（DL/T5129-2001）；（8）《土工合成材料应用技术规范》（GB50290-2014）；（9）《土工合成材料测试规程》（SL235-2012）；（10）《土工试验规程》（SL237-1999）等；二、工程概况1.1工程说明1.1.1工程概况小莲花水电站枢纽工程位于牡丹江下游，黑龙江省牡丹江市林口县境内，是衔接上游已发电运行的莲花电站和下游在建的龙虎山（原二道沟）电站的梯级电站，是以发电为主，并兼顾下游生活用水和生态环境的综合性枢纽工程。小莲花水电站主要由河床电站、泄洪闸、土石坝等建筑物组成，工程为三等中型工程。水库正常蓄水位161.0m，总库容1784万m3，电站总装机容量40MW，是一座以发电为主的工程。枢纽主要由电站和闸坝两大建筑物组成，建筑物从右至左依次为右岸土石坝、电站厂房、溢流闸坝、左岸土石坝等。河床式厂房布置在右岸一级阶地上，是挡水建筑物的一部分，主要由主厂房、安装场、副厂房、户外升压站等部分组成。厂房内安装4台9.55MW和1台1.8MW灯泡贯流式水轮发电机组，在厂房左侧布置17孔15×7.0m（宽×高）泄水闸，占用整个河床及部分左岸一级阶地，溢流堰采用平底闸，堰顶高程154.0m，坝顶高程164.30m，最大坝高15.8m。坝轴线全长618.40m，坝顶公路桥贯通泄水闸、厂房和两岸上坝公路连接坝段，坝轴线上游两岸均设计有防洪堤，以保护当地居民、县级公路和农田，坝区防洪堤按20年一遇设计，设计顶高程为163.1m，宽4.5m。坝址位于莲花乡下游3km附近，距林口县城约80km，距上游莲花电站约6.6km，距下游龙虎山电站约22km。坝址右岸有县道X079从坝头通过，左岸有村级公路通过，坝址上游约5km有莲花大桥连接两岸交通，坝址下游约23km处有牡丹江大桥（S309省道）连接两岸交通。林口距省城哈尔滨370公里，距牡丹江市120公里，距离鸡西市85公里，境内有牡佳、牡鸡两条铁路穿过。因此，本工程对外交通较为方便。坝区两岸地形开阔，两岸Ⅰ级阶地发育，地势平坦，阶面高程159～163m，有足够的场地供施工布置。工程施工导流采用分期导流方案。导流建筑物为5级。导流建筑物洪水标准为5年一遇。莲花水库5年一遇下泄流量为3600m3/s，加莲花坝址～小莲花坝址区间大汛5年重现期洪水（Q＝114m3/s），导流流量为3714m3/s。工程施工总工期45个月（不计筹建期），其中工程准备期2个月，主体工程施工期35个月，完建工期8个月。本工程为厂房土建及金属结构安装标。本工程内的永久建筑物包括右岸连接坝段、河床电站以及库岸防护工程，各建筑物布置及结构型式如下所述：电站厂房采用河床式电站厂房型式，布置在河床右岸，副厂房紧邻主厂房下游侧，两者呈平行布置，GIS开关站采用户外式，位于副厂房中控室下游侧尾水平台岸边。厂房采用右侧进厂方式，进厂公路在厂区右侧接右岸上坝公路，经右岸上坝公路与县级公路相接。主厂房进厂大门与进厂公路相连接，在进厂大门外设置回车坪，可供消防车回车用，整个地坪高程为162.50m。坝顶公路设在厂房上游侧，通过坝顶公路可到达泄水闸以及左岸副坝，坝顶高程为164.30m。主厂房布置顺水流方向由进水渠、拦污栅、进口检修闸门、上游防洪墙、主厂房、下游防洪墙、出口检修闸门及尾水渠等部分组成，主厂房为钢筋混凝土结构，高程159.20m以下为大体积混凝土结构，以上为混凝土框架结构。主机间共分三层，自下而上分别为廊道层，管道电缆层和运行层。河床电站主厂房中心纵轴线平行于坝轴线布置。从电站进水口上游前沿至尾水墩下游末端顺水流方向全长61.50m。主厂房装有4大1小5台贯流式水轮发电机组，大机组单机容量为9.55MW，水轮机型号GZ－WP－600，小机组单机容量为1.8MW，水轮机型号GZ－WP－275。采用两机和三机一缝布置，...
