基土钎探工程技术交底VIP免费

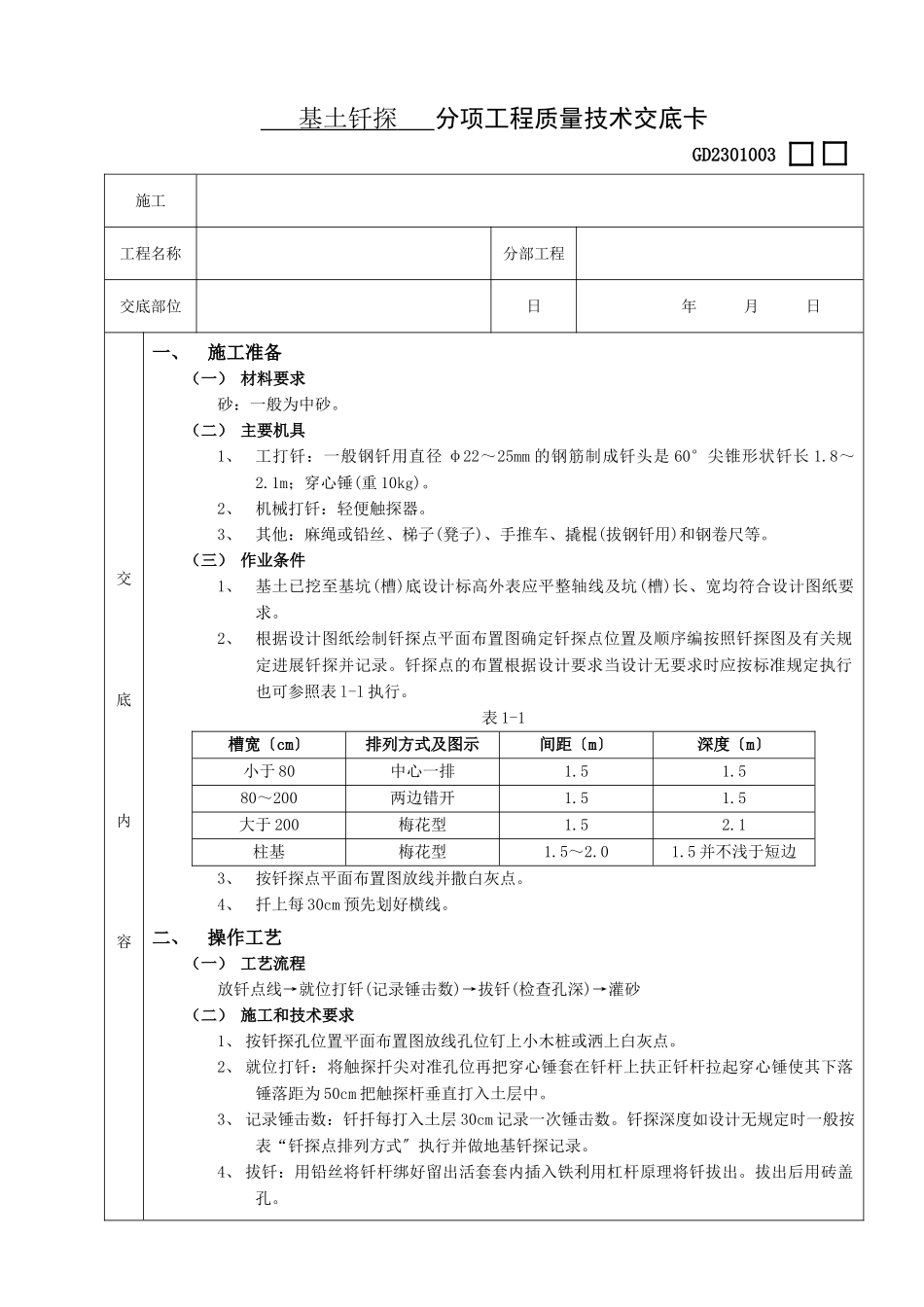

基土钎探分项工程质量技术交底卡GD2301003施工工程名称分部工程交底部位日年月日交底内容一、施工准备（一）材料要求砂：一般为中砂。（二）主要机具1、工打钎：一般钢钎用直径φ22～25mm的钢筋制成钎头是60°尖锥形状钎长1.8～2.1m；穿心锤(重10kg)。2、机械打钎：轻便触探器。3、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。（三）作业条件1、基土已挖至基坑(槽)底设计标高外表应平整轴线及坑(槽)长、宽均符合设计图纸要求。2、根据设计图纸绘制钎探点平面布置图确定钎探点位置及顺序编按照钎探图及有关规定进展钎探并记录。钎探点的布置根据设计要求当设计无要求时应按标准规定执行也可参照表l-l执行。表1-1槽宽〔cm〕排列方式及图示间距〔m〕深度〔m〕小于80中心一排1.51.580～200两边错开1.51.5大于200梅花型1.52.1柱基梅花型1.5～2.01.5并不浅于短边3、按钎探点平面布置图放线并撒白灰点。4、扦上每30cm预先划好横线。二、操作工艺（一）工艺流程放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂（二）施工和技术要求1、按钎探孔位置平面布置图放线孔位钉上小木桩或洒上白灰点。2、就位打钎：将触探扦尖对准孔位再把穿心锤套在钎杆上扶正钎杆拉起穿心锤使其下落锤落距为50cm把触探杆垂直打入土层中。3、记录锤击数：钎扦每打入土层30cm记录一次锤击数。钎探深度如设计无规定时一般按表“钎探点排列方式〞执行并做地基钎探记录。4、拔钎：用铅丝将钎杆绑好留出活套套内插入铁利用杠杆原理将钎拔出。拔出后用砖盖孔。交底内容5、移位：将触探器搬到下一孔位以便继续打钎。6、灌砂：打完的钎孔经过质检人员和有关工长检查孔深与记录无误后即进展灌砂。灌砂时每填入30cm左右可用钢筋棒捣实一次。7、整理记录：按钎孔顺序编将锤击数填人统一表格内字迹清楚经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中假设有异常情况要写在备注栏内。8、冬雨施工：基土受雨后不得进展钎探。基土在冬季钎探时每打几孔后及时覆盖保温材料一次不能大面积掀开以免基土受冻。三、质量要求1、钎探深度必须符合要求锤击次数记录准确不得作假。2、钎位根本准确钎孔不得遗漏；钎孔灌砂应实。四、成品保护钎探完成后应做好标记保护好钎孔未经专业技术负责人、质量检查员、工长复验不得堵塞或灌砂。五、应注意的质量问题1、遇钢钎打不下去时应有关工长或技术人员适当移位打钎不得不打或任意填写锤数。2、记录和平面布置图探孔位置填错：（1）将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。（2）在记录表上用有色铅笔将不同的钎孔(锤击数的多少)分开。（3）在钎探点平面布置图上注明过硬或过软孔的位置。遇有特殊地质情况把尺寸标明以便勘察设计人员或有关部门验槽时分析处理。六、平安措施1、认真贯彻“平安第一预防为主〞的方针进入施工现场必须遵守施工现场平安理制度戴好完全帽严禁吸烟进步职业安康平安意识。2、专业工长负责钎探的施行并做好原始记录。操作人员要专心施工扶锤人员与扶钎杆人员要亲配合以防出现意外事故。专业技术负责人：交底人：承受人：
