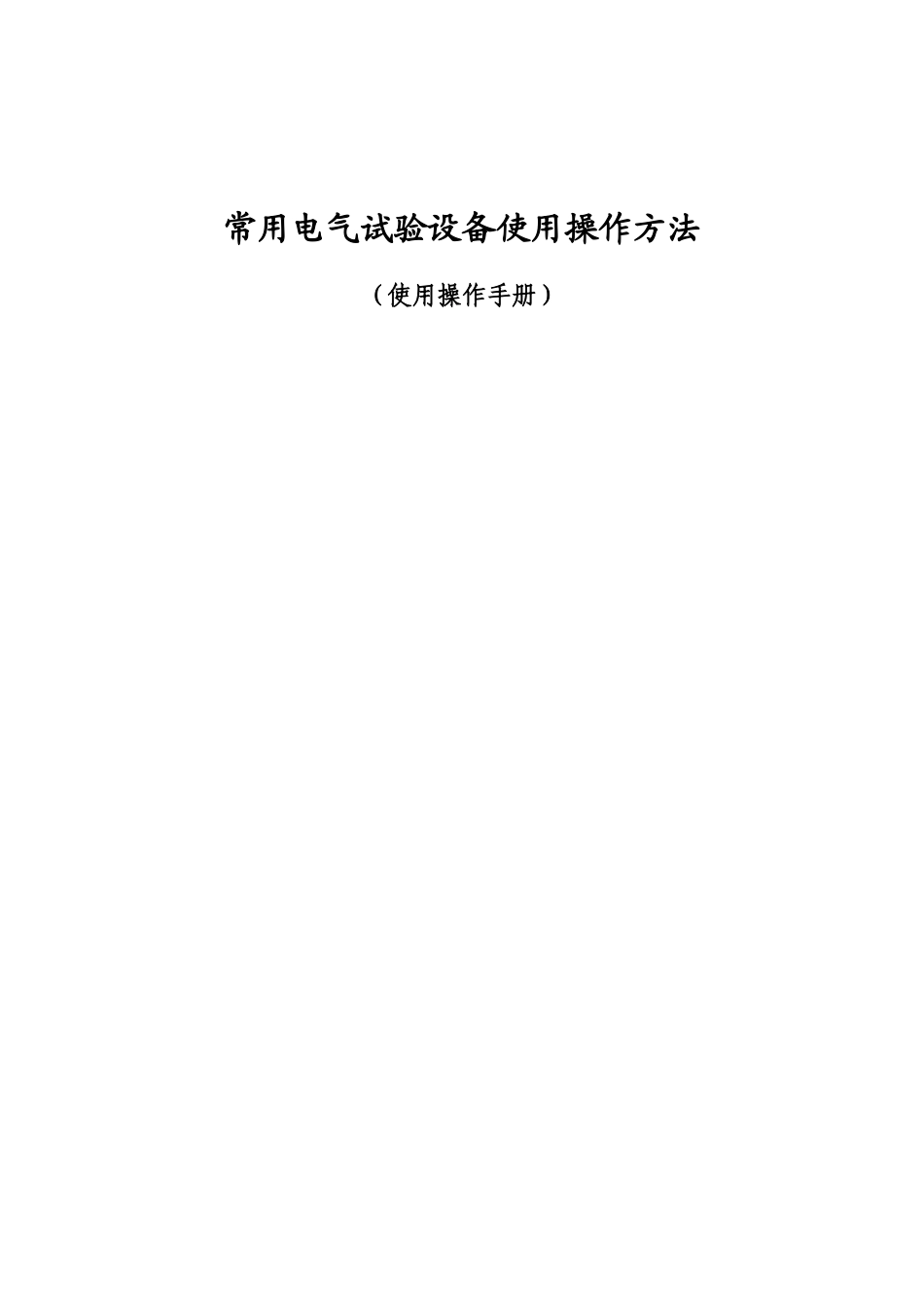

常用电气试验设备操作方法_第1页
1/36

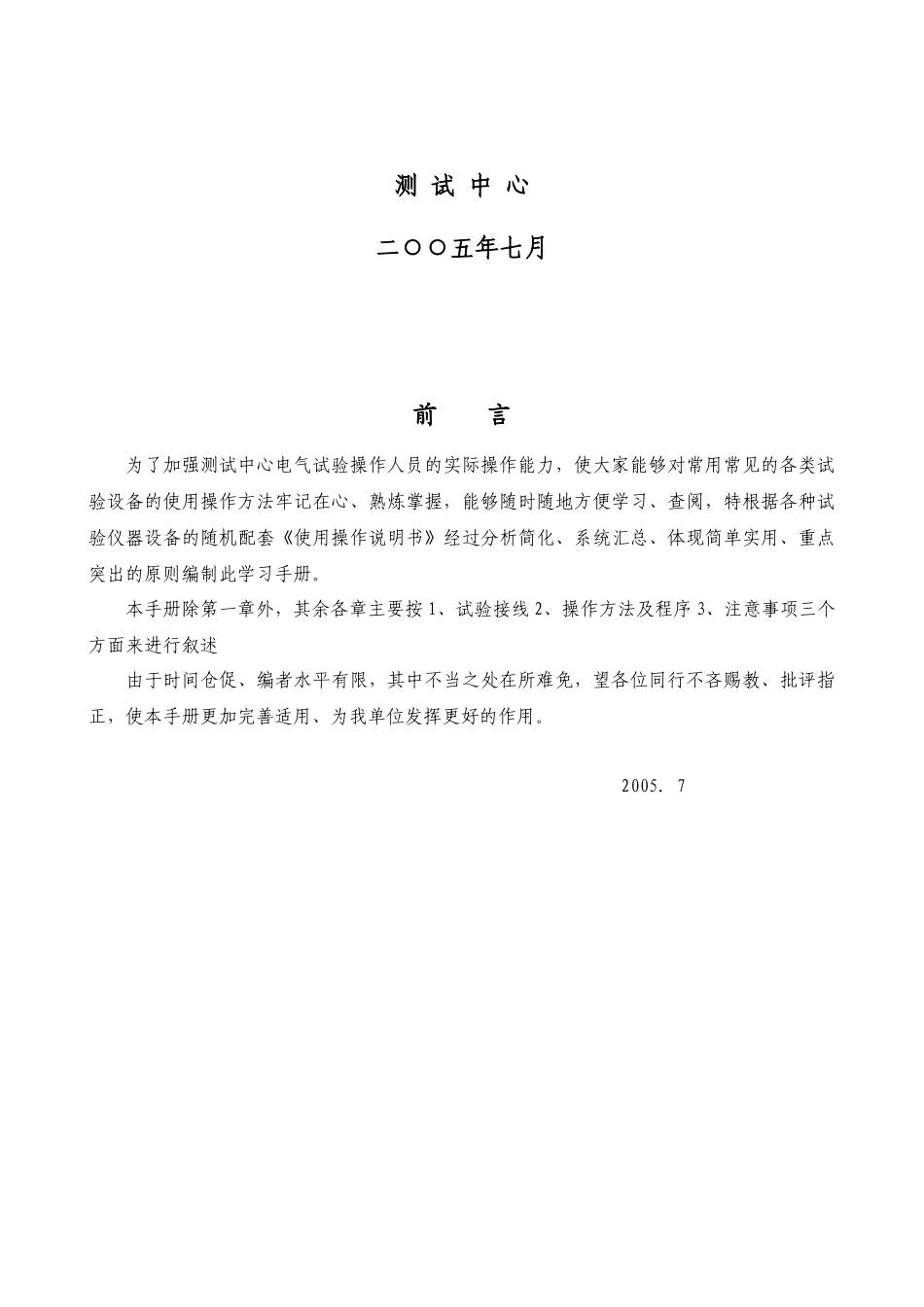

常用电气试验设备操作方法_第2页
2/36

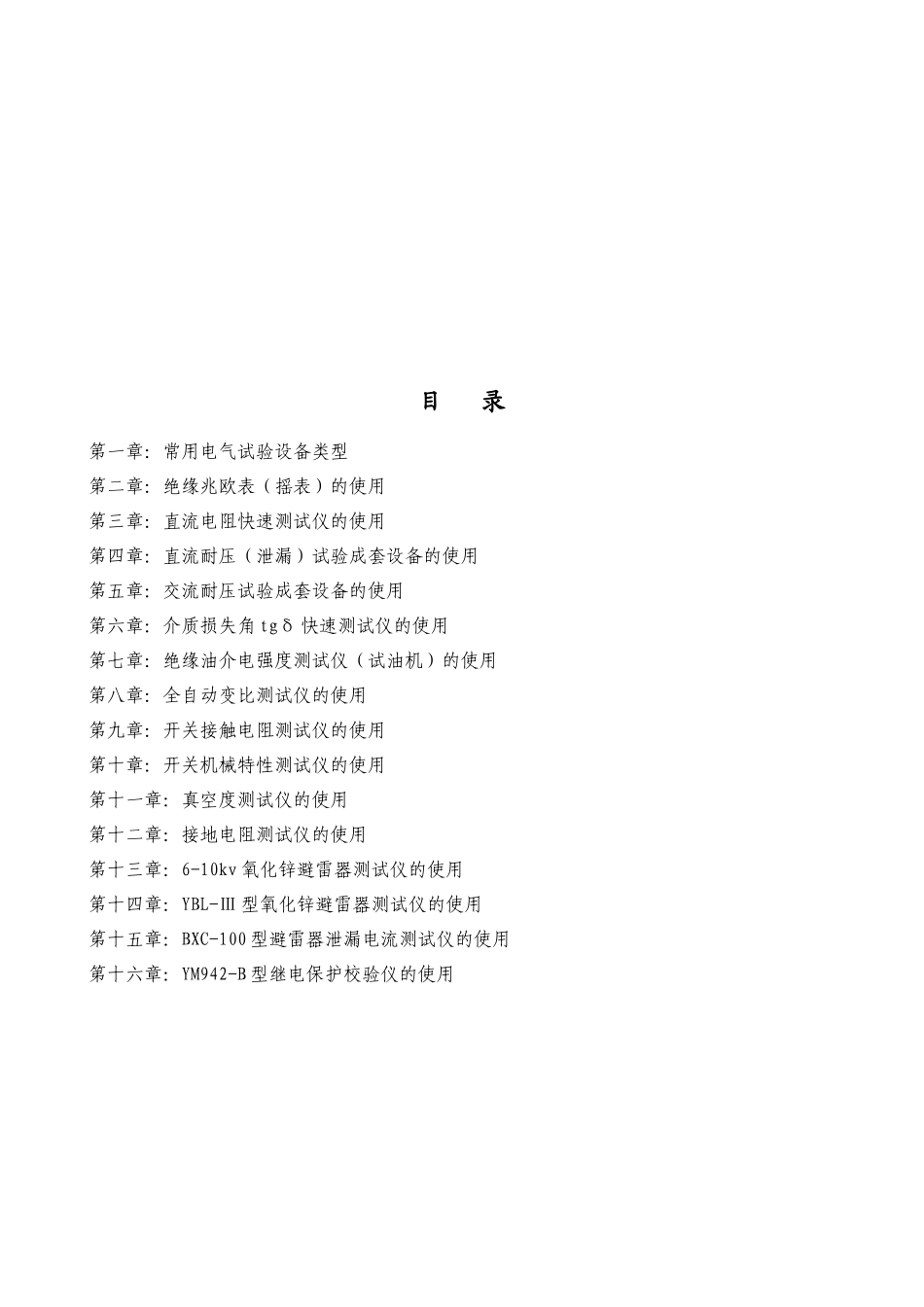

常用电气试验设备操作方法_第3页
3/36
常用电气试验设备使用操作方法(使用操作手册)测试中心二○○五年七月前言为了加强测试中心电气试验操作人员的实际操作能力,使大家能够对常用常见的各类试验设备的使用操作方法牢记在心、熟炼掌握,能够随时随地方便学习、查阅,特根据各种试验仪器设备的随机配套《使用操作说明书》经过分析简化、系统汇总、体现简单实用、重点突出的原则编制此学习手册。本手册除第一章外,其余各章主要按1、试验接线2、操作方法及程序3、注意事项三个方面来进行叙述由于时间仓促、编者水平有限,其中不当之处在所难免,望各位同行不吝赐教、批评指正,使本手册更加完善适用、为我单位发挥更好的作用。2005.7目录第一章:常用电气试验设备类型第二章:绝缘兆欧表(摇表)的使用第三章:直流电阻快速测试仪的使用第四章:直流耐压(泄漏)试验成套设备的使用第五章:交流耐压试验成套设备的使用第六章:介质损失角tgδ快速测试仪的使用第七章:绝缘油介电强度测试仪(试油机)的使用第八章:全自动变比测试仪的使用第九章:开关接触电阻测试仪的使用第十章:开关机械特性测试仪的使用第十一章:真空度测试仪的使用第十二章:接地电阻测试仪的使用第十三章:6-10kv氧化锌避雷器测试仪的使用第十四章:YBL-Ⅲ型氧化锌避雷器测试仪的使用第十五章:BXC-100型避雷器泄漏电流测试仪的使用第十六章:YM942-B型继电保护校验仪的使用第一章常用电气试验设备类型近年来,由于电气试验技术的不断发展、试验仪器的自动化程度不断提高、使得过去我们常用的各种试验仪器仪表逐渐趋于智能化、傻瓜化;试验接线越来越简单、试验设备操作使用更加方便、测试功能更加完善(一种试验仪器可能有多种测试功能)并且精度高、重量轻、运输携带方便、安全实用。根据目前我们单位的试验设备的实际状况、常用的试验设备主要有:1、测量绝缘电阻的兆欧表,有手摇式、电动指针式、电动数字式;2、测量线圈直流电阻的单臂电桥、双臂电桥、及直流电阻快速测试仪(包括外接电源式的和充电式的两种);3、直流耐压(泄漏电流)试验用的成套设备(包括操作箱、升压箱、倍压箱、水阻、微安表、放电棒及连接电缆等);4、交流耐压试验用的成套设备(包括调压器操作箱、试验变压器、水阻及连接电缆等);5、测量介质损失角用的高压交流电桥(西林电桥)及介质损失角tgδ快速测试仪;6、测量绝缘油击穿电压用的绝缘油介电强度测试仪(试油机);7、测量变压器变比误差和极性用的变比电桥(包括手动调节平衡式的变比电桥和全自动变比测试仪);8、测量断路器接触电阻用的开关接触电阻测试仪;9、测量各种断路器动作时间、同期性等机械特性的开关机械特性测试仪;10、测量真空断路器真空管真空度的真空度测试仪;11、测量接地体接地电阻的接地电阻测试仪;12、测试各种避雷器用的不同类型的避雷器测试仪;13、测试继电器用的继电保护校验仪等;由于许多老式试验设备,现在已经很少使用、或者说是几乎不用,所以在本手册中不再涉及,为了体现本手册的简单快捷、方便实用只对各种常用新型试验设备的使用方法及程序进行解说。第二章绝缘兆欧表(摇表)的使用一、试验接线JDC-1型绝缘电阻测试仪由干电池供电代替手摇、仪器上有L、G、E三个接线插孔,其中L为线端子通过插线接被试品与大地绝缘的导电部分;E为地端子通过插线接被试品的接地端;G为屏蔽端子、在实际测量中,为了消除表面泄露电流的影响,通常在被试品上装设屏蔽环与G端子相连。二、操作方法及程序1、接线完成之后,首先根据被试品的电压等级选相应的电压档位,电压档位有500V、1000V、2500V三个等级,按下所选的档位键;2、电压档位选定后再按下测量键开始测量,一分钟后按照对应档位的指针读数;3、按测量键停止测量。三、注意事项1、L端子和E端子的接线不能对调;2、兆欧表与被试品间的连线不能绞接或拖地;3、在湿度大、赃污较严重的情况下需要装设屏蔽环时,屏蔽环的位置应靠近被试品的接地端装设。4、对容抗较大的被试品如电容器,较长距离电缆、架空线等测试前及测试完毕后都应先进行放电,再拆线。第三章直流电阻快速测试仪的使用一、试验接线BZKZ-2型直流电...
