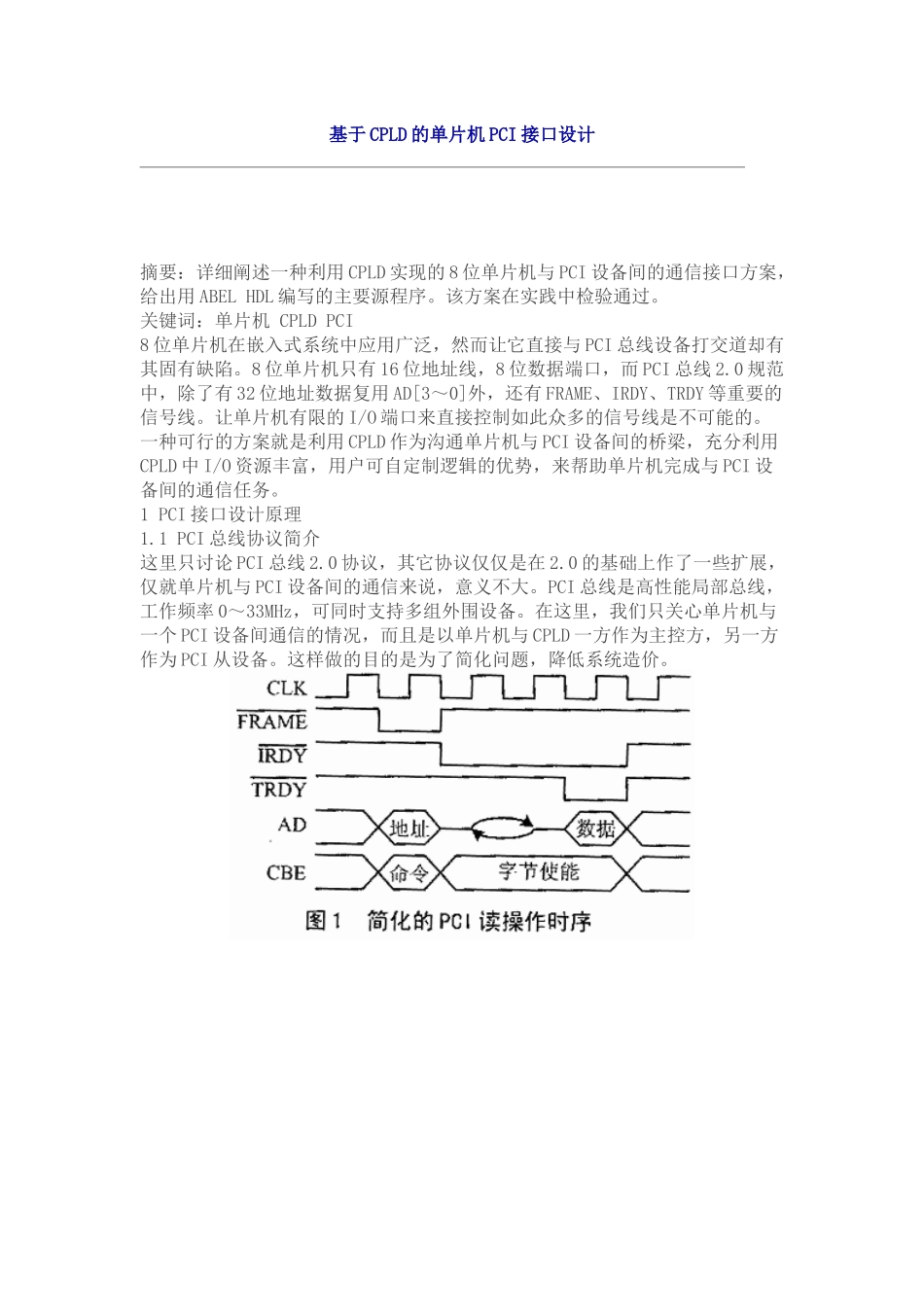

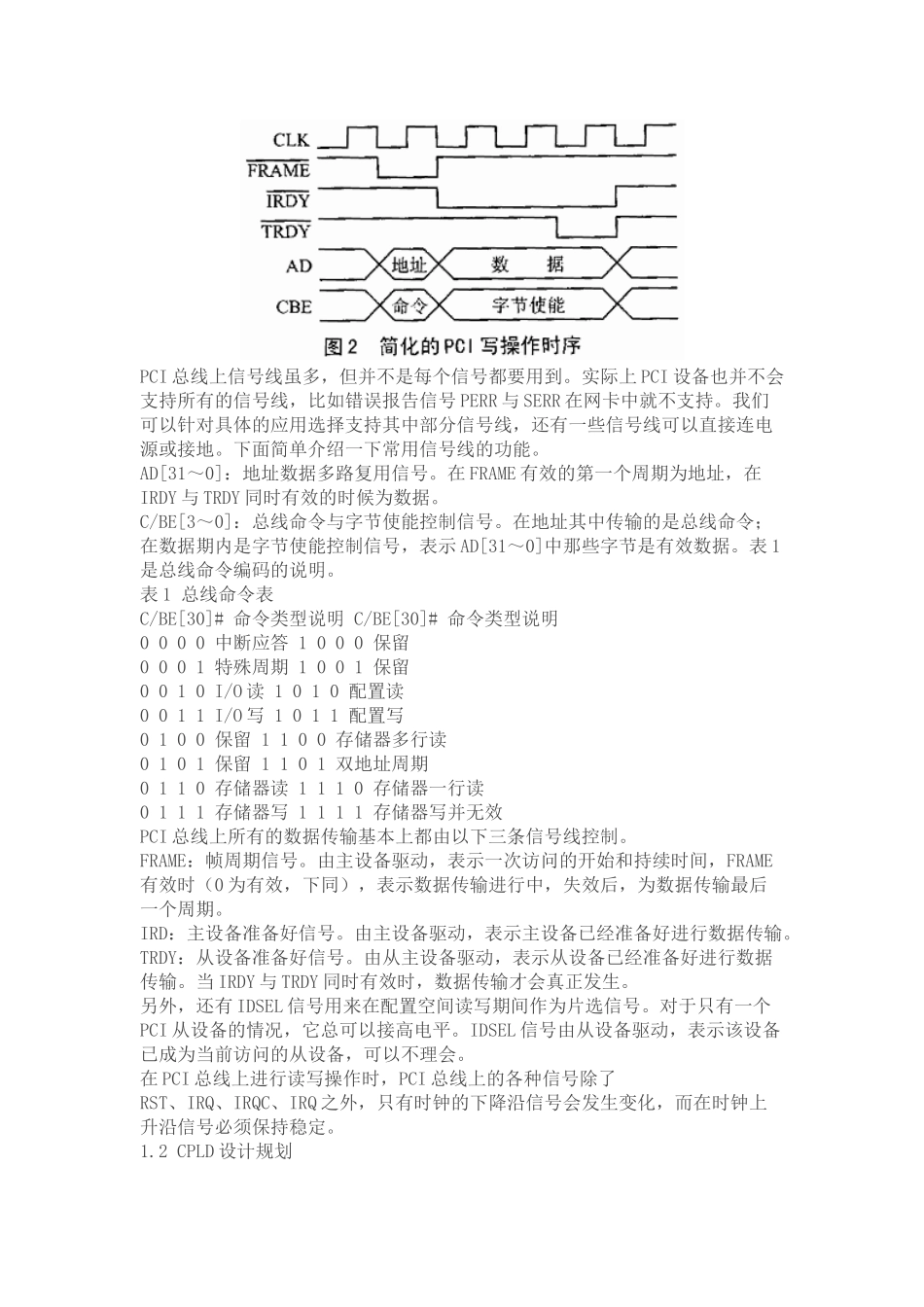

基于CPLD的单片机PCI接口设计摘要：详细阐述一种利用CPLD实现的8位单片机与PCI设备间的通信接口方案，给出用ABELHDL编写的主要源程序。该方案在实践中检验通过。关键词：单片机CPLDPCI8位单片机在嵌入式系统中应用广泛，然而让它直接与PCI总线设备打交道却有其固有缺陷。8位单片机只有16位地址线，8位数据端口，而PCI总线2.0规范中，除了有32位地址数据复用AD[3～0]外，还有FRAME、IRDY、TRDY等重要的信号线。让单片机有限的I/O端口来直接控制如此众多的信号线是不可能的。一种可行的方案就是利用CPLD作为沟通单片机与PCI设备间的桥梁，充分利用CPLD中I/O资源丰富，用户可自定制逻辑的优势，来帮助单片机完成与PCI设备间的通信任务。1PCI接口设计原理1.1PCI总线协议简介这里只讨论PCI总线2.0协议，其它协议仅仅是在2.0的基础上作了一些扩展，仅就单片机与PCI设备间的通信来说，意义不大。PCI总线是高性能局部总线，工作频率0～33MHz，可同时支持多组外围设备。在这里，我们只关心单片机与一个PCI设备间通信的情况，而且是以单片机与CPLD一方作为主控方，另一方作为PCI从设备。这样做的目的是为了简化问题，降低系统造价。PCI总线上信号线虽多，但并不是每个信号都要用到。实际上PCI设备也并不会支持所有的信号线，比如错误报告信号PERR与SERR在网卡中就不支持。我们可以针对具体的应用选择支持其中部分信号线，还有一些信号线可以直接连电源或接地。下面简单介绍一下常用信号线的功能。AD[31～0]：地址数据多路复用信号。在FRAME有效的第一个周期为地址，在IRDY与TRDY同时有效的时候为数据。C/BE[3～0]：总线命令与字节使能控制信号。在地址其中传输的是总线命令；在数据期内是字节使能控制信号，表示AD[31～0]中那些字节是有效数据。表1是总线命令编码的说明。表1总线命令表C/BE[30]#命令类型说明C/BE[30]#命令类型说明0000中断应答1000保留0001特殊周期1001保留0010I/O读1010配置读0011I/O写1011配置写0100保留1100存储器多行读0101保留1101双地址周期0110存储器读1110存储器一行读0111存储器写1111存储器写并无效PCI总线上所有的数据传输基本上都由以下三条信号线控制。FRAME：帧周期信号。由主设备驱动，表示一次访问的开始和持续时间，FRAME有效时（0为有效，下同），表示数据传输进行中，失效后，为数据传输最后一个周期。IRD：主设备准备好信号。由主设备驱动，表示主设备已经准备好进行数据传输。TRDY：从设备准备好信号。由从主设备驱动，表示从设备已经准备好进行数据传输。当IRDY与TRDY同时有效时，数据传输才会真正发生。另外，还有IDSEL信号用来在配置空间读写期间作为片选信号。对于只有一个PCI从设备的情况，它总可以接高电平。IDSEL信号由从设备驱动，表示该设备已成为当前访问的从设备，可以不理会。在PCI总线上进行读写操作时，PCI总线上的各种信号除了RST、IRQ、IRQC、IRQ之外，只有时钟的下降沿信号会发生变化，而在时钟上升沿信号必须保持稳定。1.2CPLD设计规划出于对单片机和CPLD处理能力和系统成本的考虑，下面的规划不支持PCI总线的线性突传输等需要连续几个数据周期的读写方式，而仅支持一个址周期加一个数据周期的读写方式。对于大部分应用而言，这种方式已经足够了。图1与图2是经过简化后的PCI总线读写操作时序。在CPLD内设有13个8位寄存器用来保存进行一次PCI总线读写时所需要的数据，其中pci_address0～pci_address3是读写时的地址数据；pcidatas0～pci_datas3是要往PCI设备写的数据；pci_cbe[3～0]保存地址周期时的总线命令，pci_cbe[7～4]保存数据周期时的字节使能命令；pci_data0～pci_data3保存从PCI设备返回的数据；pci_request是PCI总线读写操作状态寄存器，用于向单片机返回一些信息。当单片机往pci_cbe寄存器写入一个字节的时候，会复位CPLD中的状态机，触发CPLD进行PCI总线的读写操作；单片机则通过查询pci_request寄存器得知读写操作完成，再从pci_data寄存器读出PCI设备返回的数据。CPLD中状态机的状态转移图如图3所示。每一个状态对应FRAME与IRD信号的一种输出，而其它输入输出信号线可由这两个信号线和pci_cbe的值及TRDY的状态决定。当F...
