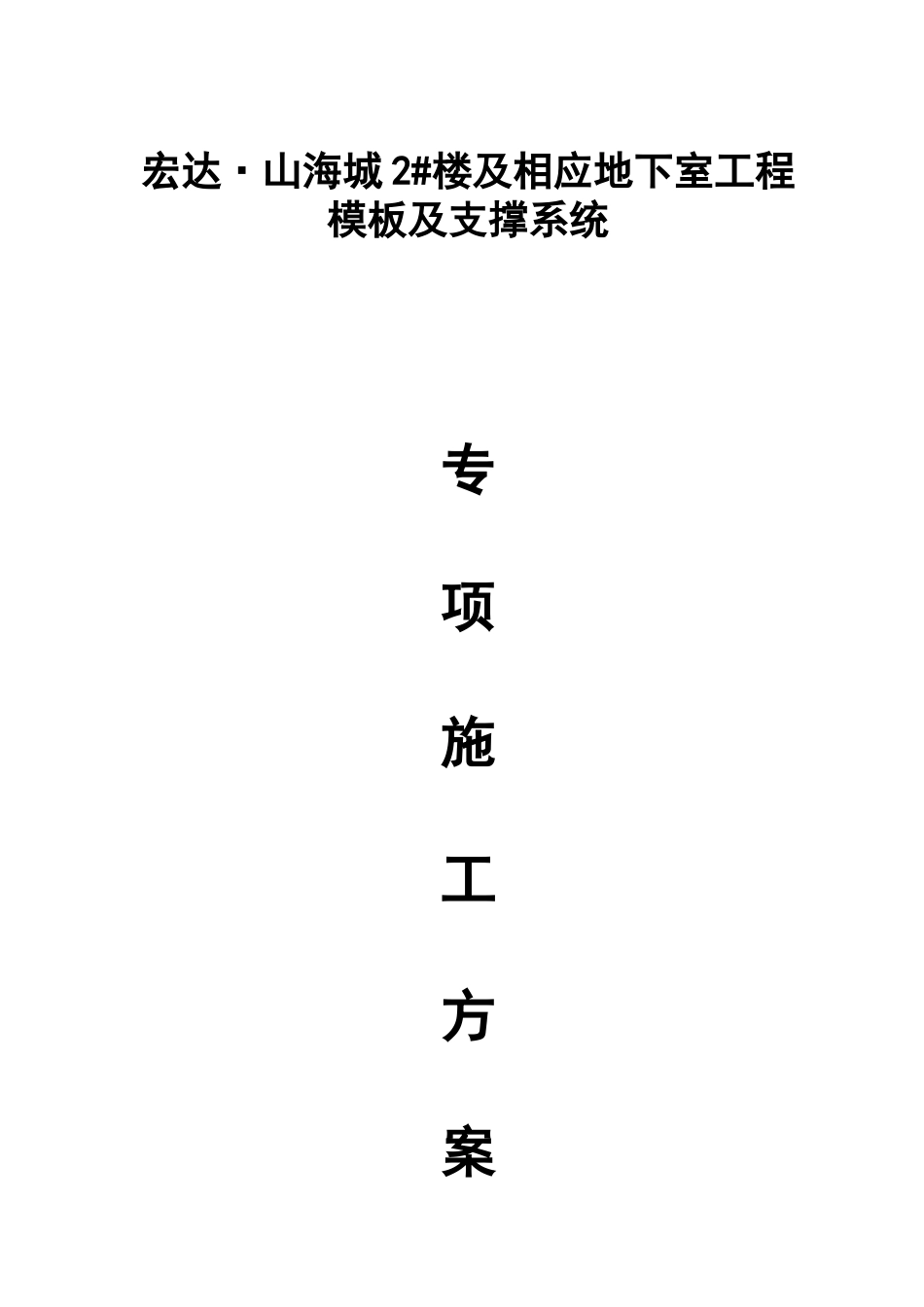

宏达·山海城2#楼及相应地下室工程模板及支撑系统专项施工方案成都建筑工程集团总公司华阳宏达项目部二O一O年七月目录一、编制说明：二、编制依据三、工程概况四、施工准备五、支撑体系设计六、模板施工方法七、模板质量要求八、模板拆模方案九、安全施工技术措施十、预防坍塌事故的安全技术措施十一、预防高空坠落事故安全技术措施十二、监测措施十三、应急预案1.编制说明现我司根据现场施工实际情况决定采用扣件式钢管架进行支撑。2.编制依据为了保证本工程高支模施工安全，加强施工安全的管理，按相关规定特编制本专项施工方案，方案编制计算依据如下：1．《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20012．《混凝土结构工程施工质量验收规范》GB50204—20023．《建筑工程施工质量验收统一标准》GB20300—20014．《建筑施工计算手册》（ISBN—7—11—04626—2）5．《建筑施工手册》（第四版）、《木结构设计规程》GB50005—20036、建筑施工模板安全技术规范（JGJ162-2008）7、《危险性较大的分部分项工程安全管理办法》建质[2009]87号8、《成都市建设工程高（大）模板施工安全管理暂行规定》成建委发【2004】200号9、建筑结构荷载规范（GB50009-2001）10、本工程地下室顶板结构设计图纸。3.工程概况本工程位于双流县华阳海昌旁，华阳宏达一标段2#楼，建筑面积8万平方米，地上为32层，地下2层地下室，建筑物总高度98.5米；本工程为剪力墙结构。（增加该梁编号、部位尺寸、大小）4.施工准备4.1.技术准备在施工前完善施工方案工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。重点对外墙支模、楼层模板结构施工等分项工序的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。4.2.物资准备4.2.1.材料准备确保材料质量合格，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护，同时收集各种进场材料相关质保证明。采用Φ48×3.5mm钢管，应有产品质量合格证；其质量检验报告及其钢管材质检验方法应符合现行国家标准《金属拉抻试验方法》（GB/T228）的关规定，质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235—A级钢的规定。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道：钢管外径、壁厚、端面等的偏差应符合规范的规定：钢管必须有刷不锈漆。新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须要换；新、旧扣件均应进行防锈处理。模板选用1830×915×18mm九层胶合板。必须符合我国林业部规定的《混凝土模板用胶合板》专业标准ZBB70006-88中规定，背楞选用经过刨制并且质量较好的50×100mm木枋，木枋长度为2m、4m两种。4.2.2.机具准备根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。4.2.3.劳动力准备做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。同时健全各项规章制度，加强遵纪守法教育。4.2.4.管理架构为了安全、优质、高效、如期的完成该模板分项工程，特成立管理小组进行管理。组长：曹晏副组长：刘俊呈组员：陶瑜、黎万阳、龙科、曹启奎等5.模板支撑体系设计5.1.模板支撑系统材质模板面板均采用18mm厚多层夹板，采用50mm×100mm木枋，长2000mm；支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用Φ48×3.5mm钢管，采用穿梁对拉螺栓。5.2.梁模板体系设计截面300×2500梁模板体系设计采用扣件式钢管架进行支撑，梁底采用50mm×100mm木枋，平行于梁截面布置间距200mm，梁底设承重立杆根数:4，梁中两立杆上主楞为钢管，中立杆顶端采用可调顶托，梁两侧各设一根立杆，梁两侧立杆顶端采用双扣件。每排支撑立杆沿梁跨度方向的排距为放出轴线及梁位置线，定好水平控...
