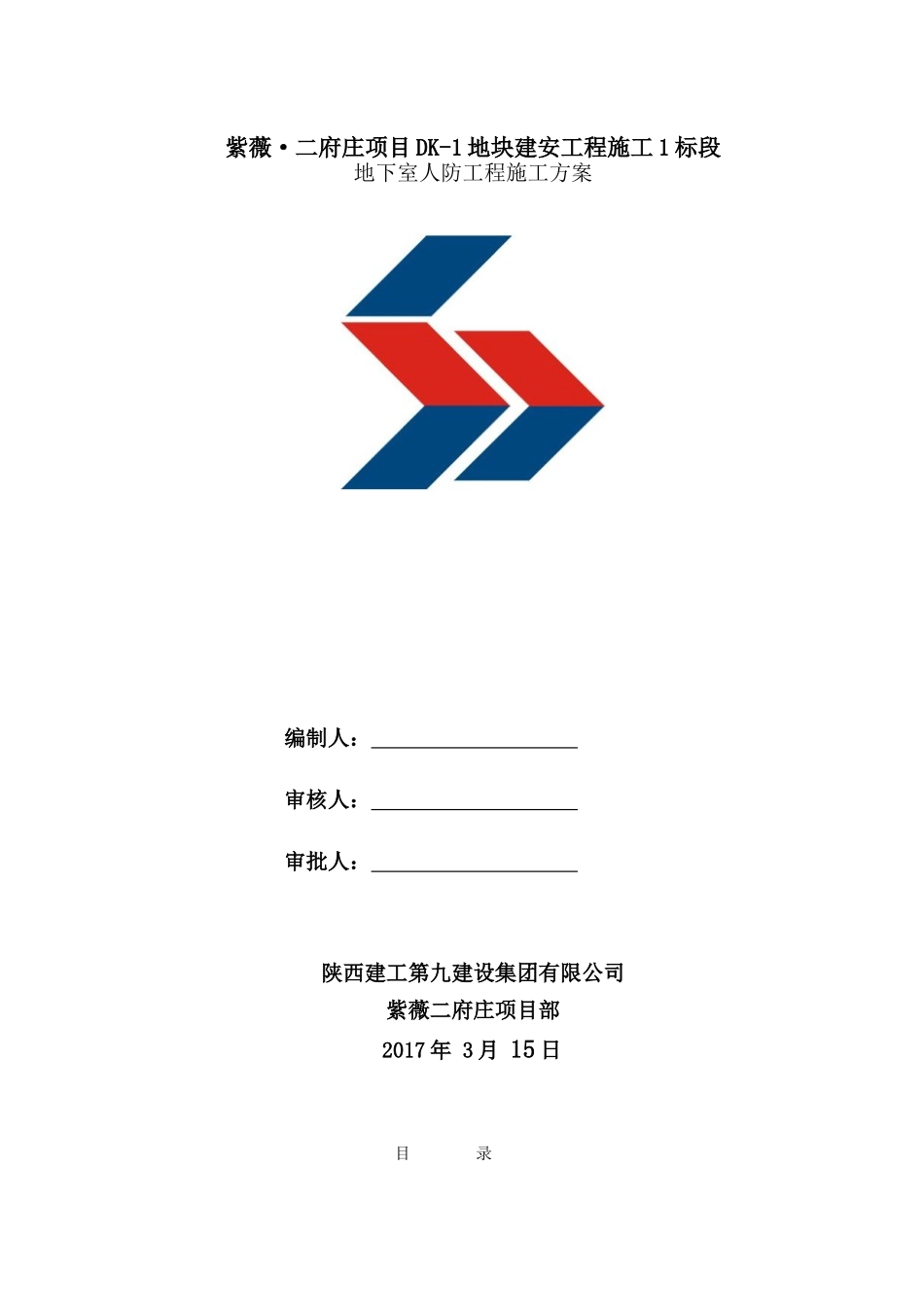

紫薇·二府庄项目DK-1地块建安工程施工1标段地下室人防工程施工方案编制人：审核人：审批人：陕西建工第九建设集团有限公司紫薇二府庄项目部2017年3月15日目录1.编制依据..................................................22.工程概况..................................................23.施工准备..................................................43.1施工现场准备43.2施工流水段划分原则43.3施工流程44.技术准备..................................................45.材料准备..................................................55.1钢筋原材进场及组织框架图65.2模板架料85.3混凝土86.机具准备和劳动力安排......................................86.1机具准备（人防部分）96.2劳动力、材料安排（人防部分）97.主要的施工方法和技术措施..................................97.1钢筋工程117.2模板工程307.3混凝土工程418.质量保证措施.............................................468.1钢筋工程质量控制478.2模板工程质量控制488.3混凝土施工质量控制措施509.成品保护措施..............................................5010.安全生产与文明施工及环境环保措施.........................511.编制依据《混凝土结构施工图平面整体表示方法制图规则和构造详图筏形基础》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-1《建筑设计防火规范》GB50016-2014《高层民用建筑设计防火规范》GB50045-2005《建筑内部装修设计防火规范》GB50222-2001《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《建筑地基基础工程施工质量验收规范》GB50202-2011《混凝土结构工程施工及验收规范》GB50204-2015《建筑工程抗震设防分类标准》GB50223-2011《钢筋机械连接通用技术规程》JGJ107－2010《地下工程防水技术规范》GB50108-2008紫薇二府庄DK-1地块施工I标段地下空间车库及人防工程结构和建筑图纸。2.工程概况本工程位于西安市富裕一路以北，北岳路以南。地下室平时功能与人防区的战时功能均由成都基准方中建筑设计有限公司设计，人防抗力级别为核六级、常六级，其中二等掩蔽所的防化等级为甲级。本工程为全埋式平战结合式人防地下室，（平时为汽车库、自行车库房等）我公司承建的地下室总建筑面积为：16534.96㎡，应建的人防面积为：7082.91㎡，人防防护区总建筑面积：9943.03㎡其中二等人员掩蔽所：6615.6㎡，人防区域的战时功能具体如下：防护等级战时功能防化等级防护区建筑面积掩蔽面积掩蔽人数第一防护单元核6常6二等人员掩蔽所甲级935.07514.66514第二防护二等人员甲级1901.051393.041330单元掩蔽所第三防护单元二等人员掩蔽所甲级1990.051393.041393第四防护单元二等人员掩蔽所甲级453.91249.65249第五防护单元二等人员掩蔽所甲级1802.631261.841261合计7082.914812.234747序号项目内容1工程名称紫薇二府庄项目地下室2工程地址西安富裕一路以北、北岳路以南3建设单位西安紫峪置业有限公司4设计单位成都基准方中设计有限公司5监理公司陕西兵器建设咨询有限公司6质量监督西安市人防质监站7施工单位陕西建工第九建设集团有限公司8施工工期2017年2月1日开工，2018年6月30日竣工。9质量标准确保全部工程满足设计要求，满足国家、地方、部门、行业的现行的规范、规程、标准等要求以及分项工程合格率达到100%，结构工程质量确保100%达到合格。3.施工准备3.1施工现场准备根据现场的实际情况，便于材料的加工和运输，在施工现场内部建钢筋加工区和钢筋堆放场地及模板加工场。3.2施工流水段划分原则地下车库底板及筏板流水段划分时根据图纸后浇带进行划分，以减少板施工缝隙，规避防水风险为原则。以工程量大致相同、平衡人、机、料的投入量和配置，合理安排施工场地为原则。3.3施工流程基坑降排水→土方开挖、支撑施工→→垫层砼浇注→底板防水卷材施工→底板钢筋放线→底板钢筋绑扎→底板砼浇注→底板砼养护→测量放线→地下墙、柱、梁、板钢筋绑扎→地下墙、柱、梁、板支模→地下墙、柱、梁、板砼浇注→地下墙、柱、梁、板砼...
