建筑电气动力安装工程VIP免费

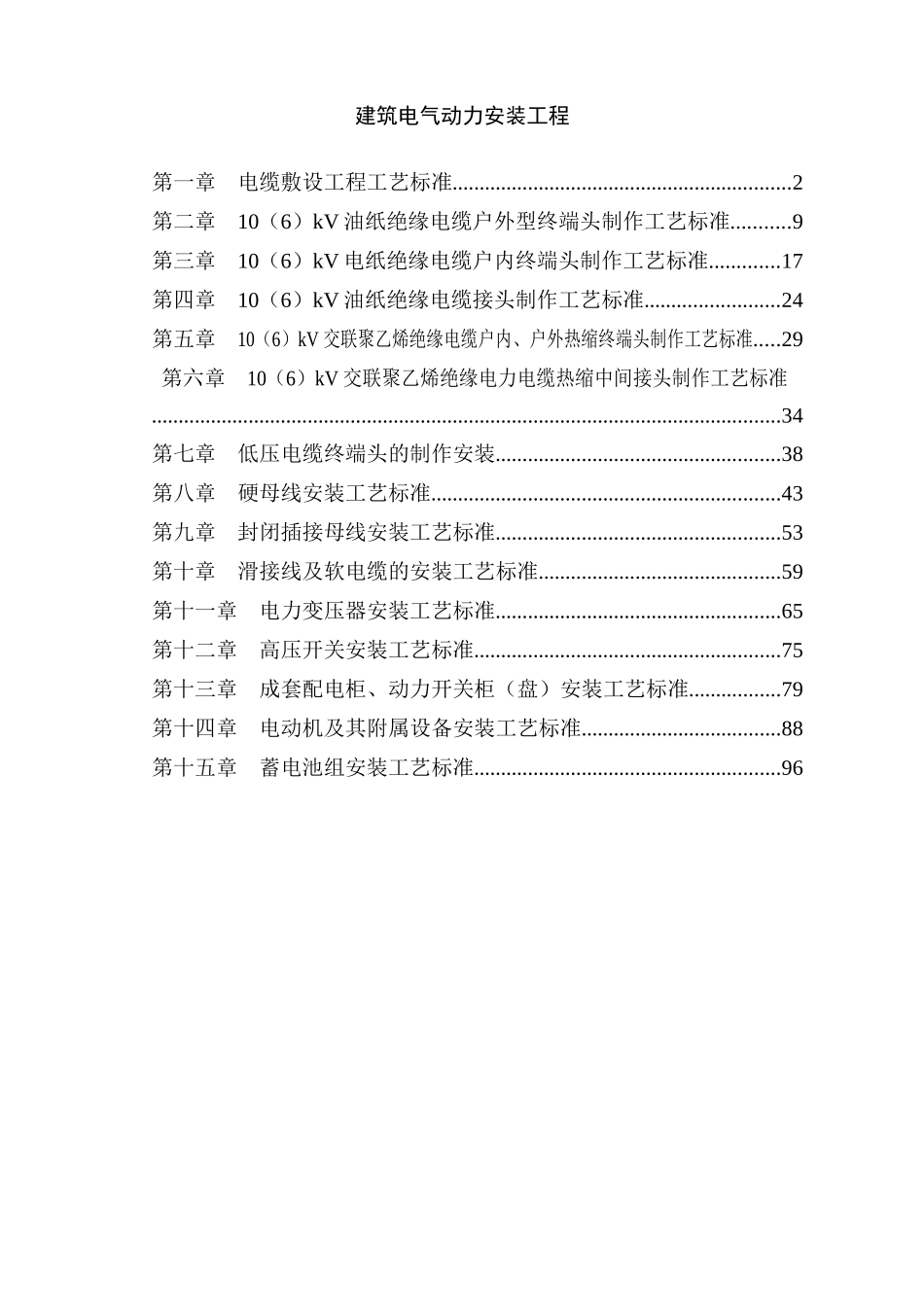

建筑电气动力安装工程第一章电缆敷设工程工艺标准...............................................................2第二章10（6）kV油纸绝缘电缆户外型终端头制作工艺标准...........9第三章10（6）kV电纸绝缘电缆户内终端头制作工艺标准.............17第四章10（6）kV油纸绝缘电缆接头制作工艺标准.........................24第五章10（6）kV交联聚乙烯绝缘电缆户内、户外热缩终端头制作工艺标准.....29第六章10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作工艺标准.....................................................................................................................34第七章低压电缆终端头的制作安装.....................................................38第八章硬母线安装工艺标准.................................................................43第九章封闭插接母线安装工艺标准.....................................................53第十章滑接线及软电缆的安装工艺标准.............................................59第十一章电力变压器安装工艺标准.....................................................65第十二章高压开关安装工艺标准.........................................................75第十三章成套配电柜、动力开关柜（盘）安装工艺标准.................79第十四章电动机及其附属设备安装工艺标准.....................................88第十五章蓄电池组安装工艺标准.........................................................96第十六章电力电容器安装工艺标准...................................................103第一章电缆敷设工程工艺标准本章适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设工程。第一节设备及材料要求1.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。1.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。1.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。1.1.4各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采用镀锌件。1.1.5其他附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。第二节主要机具1.2.1电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。1.2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。1.2.3无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。第三节作业条件1.3.1土建工程应具备下列条件：1.预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。3.电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。4.放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。5.直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。1.3.2设备安装应具备下列条件：1.变配电室内全部电气设备及用电设备配电箱柜安装完毕。2.电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。准备工作直埋电缆敷设管口防水处理、剥麻刷油铺沙盖砖回填土埋标桩电缆沿支架、桥架敷设水平敷设垂直敷设挂标志牌第四节操作工艺1.4.1工艺流程：1.4.2准备工作：1.施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。2.电缆敷设前进行绝缘摇测或耐压试验。(1)1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。(2)3～10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。(3)纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如...
