国际啤酒有限公司新厂建设桩基工程施工组织设计VIP免费

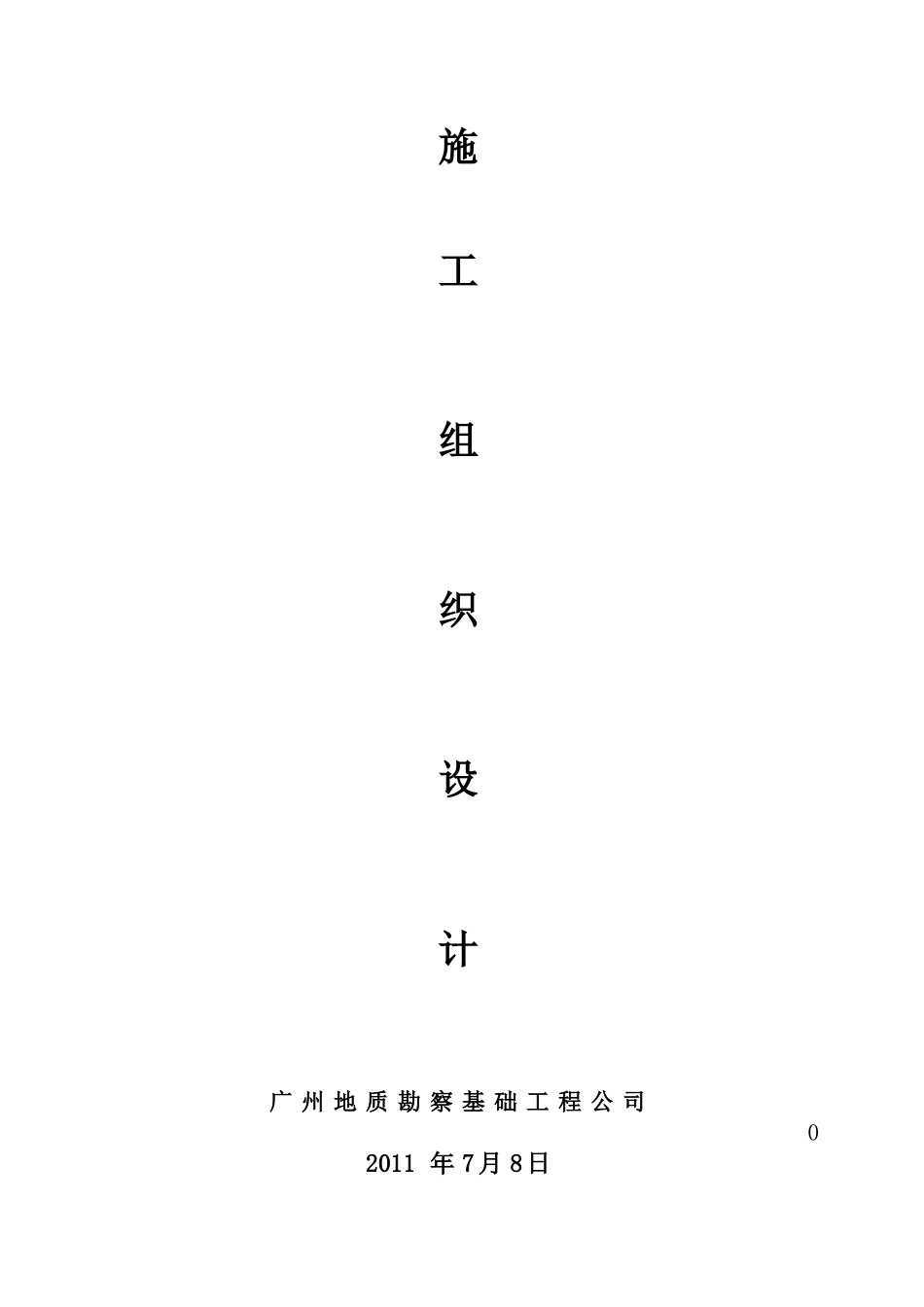

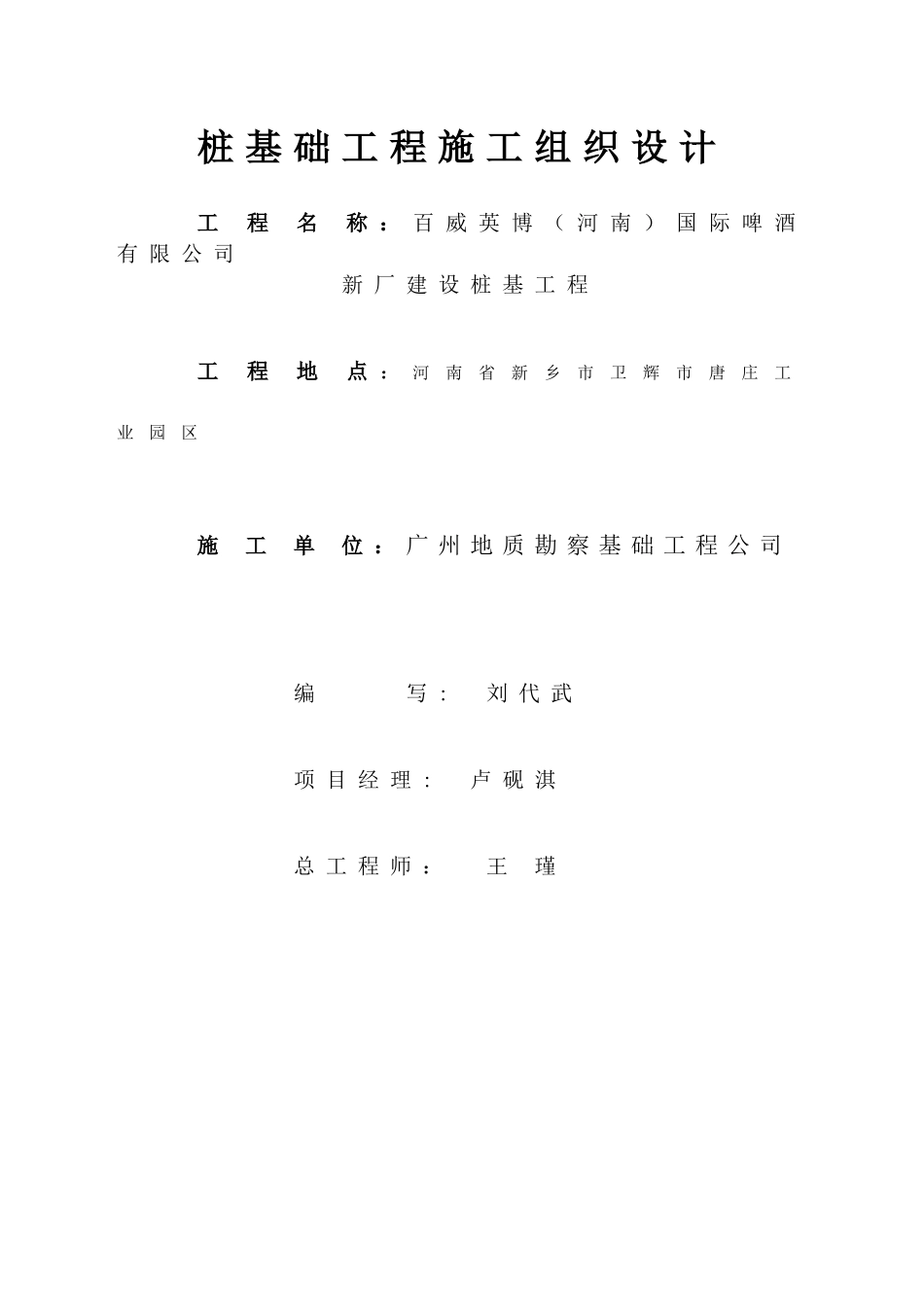

百威英博（河南）国际啤酒有限公司新厂建设桩基工程施工组织设计广州地质勘察基础工程公司02011年7月8日桩基础工程施工组织设计工程名称：百威英博（河南）国际啤酒有限公司新厂建设桩基工程工程地点：河南省新乡市卫辉市唐庄工业园区施工单位：广州地质勘察基础工程公司编写:刘代武项目经理:卢砚淇总工程师：王瑾1工程概况1.1方案编制依据（1）建筑地基础施工及验收规程（DBJ15－201－91）；（2）建筑桩基技术规范（JGJ94-94）；（3）建筑基坑支护工程技术规程（DBJ/T15-20-97）;（4）钢结构工程施工质量验收规范（GB50205－2001）；（5）建筑地基处理技术规范（JGJ79-2002）；（6）建筑地基基础工程施工质量验收规范(GB50202-2002)；（7）建筑基坑支护技术规程（JGJ120-99）；（8）工程测量规范（GB50026-93）（9）建筑机械使用安全技术规程（JGJ33-86）；（10）钢筋焊接及验收规范（JGJ18－96）；（11）建筑钢结构焊结技术规程（JGJ81-2002）；（12）其它有关的现行国家和省、市标准；（13）相关本工程招标文件及设计文件；（14）百威英博（河南）国际啤酒有限公司一期工程岩土工程勘察报告（河南省水文地质工程地质勘察院）；（15）百威英博（河南）国际啤酒有限公司一期工程桩基础工程施工图（中国海诚工程科技股份有限公司）。（图纸暂提供：啤酒后处理间、发酵罐区；原料处理间、糖化间）1.2工程简况百威英博（河南）啤酒有限公司一期工程场地位于卫辉市唐庄工业园区，场地北依S306省道，南靠旅游路，西邻农业路，东面为商业路，交通条件良好。项目占地600亩，全部建成投产后可年产百威啤酒200万吨，项目一期为年产30万吨百威啤酒，预计2011年3月动工，工期一年，2012年3月建成投产。百威英博（河南）啤酒有限公司一期工程场地：拟建建筑有：管廊，原料储存与处理，糖化车间，发酵车间，包装车间，公用工程，办公楼，垃圾站，化学品库，自行车棚，污水处理装置，空瓶分拣与堆场，门卫等工程。建筑物层数1～4层，基础埋深暂定-2.0m，基础类型为桩基础、独立基础、片筏基础、条型基础，结构类型为钢筋砼、框架、门式钢架、排架、钢结构等。详见下表拟建工程特征一览表子项工程名称建筑底面积（m2）建筑物层数基础埋深（m）基础类型柱网间距或跨度（m）单柱荷载标准值（kN）结构类型00总平面管廊2暂定-2.0钢筋砼01原料储存与处理原料立仓18632-1.9（26根为-5.7）桩基4000钢筋砼淀粉库26481暂定-2.0独基8×101000框架02糖20862暂定-桩3000框糖化车间化车间2.0基架03发酵车间啤酒后处理车间22762层-3层-1.9桩基8×93000框架罐区127251-1.9桩基10×103000框架04包装车间包装车间338251暂定-2.0条基3.7×7.5800门式钢架05公用工程公用工程73061暂定-2.0桩基8×82500框架锅炉车间26184暂定-2.0桩基6×93000框架排架06办公楼办公楼31423暂定-2.0桩基8×84000框架07垃圾站垃圾站2451暂定-2.0独基7.5×10800框架08化学品库化学品库4641暂定-2.0独基6.6×6.6800框架09自行车棚自行车棚4801暂定-2.0独基300轻钢10污水处理装置污水处理装置123751暂定-2.020t/m2框架11空瓶分拣与堆场空瓶检验40001暂定-2.0独基20×7.5500钢结构堆场暂定-2.012门卫门卫2451暂定-2.0独基7.5×10600框架13其它建筑风机房暂定-2.0烟囱暂定-2.0独基12351脱暂定-独基硫塔2.0清水池暂定-2.0片筏20t/m2框架沉淀池暂定-2.0片筏20t/m2布袋除尘暂定-2.0运煤栈桥暂定-2.0独基800框架兴建单位为百威英博（河南）啤酒有限公司，设计单位为中国海诚工程科技股份有限公司。该工程桩基础采用锤击PHCφ500-125AB型管桩，单桩承载力特征值为1250KN，桩数约1751条，桩长约24--30米，工程量约50000米。桩端持力层为⑥层“粉质粘土”。1.3工程地质概况场地内地层在勘探深度范围内主要由第四系冲洪积物组成，其地层结构较简单，层位变化不大。各层岩土特征自上而下、自新到老分别描述如下：①层粉质粘土：黄褐色，硬塑，韧性中等，干强度中等，切面光滑，以粘粒为主，含少量锈染及少量钙核，钙核φ0.20～0.50cm，含量2～8%。场区普遍分布，厚度：1.70～5.80m，平均3.38m；层底标高：76.34～82.69m，平均79.82m；层底埋深：1.70～7....
