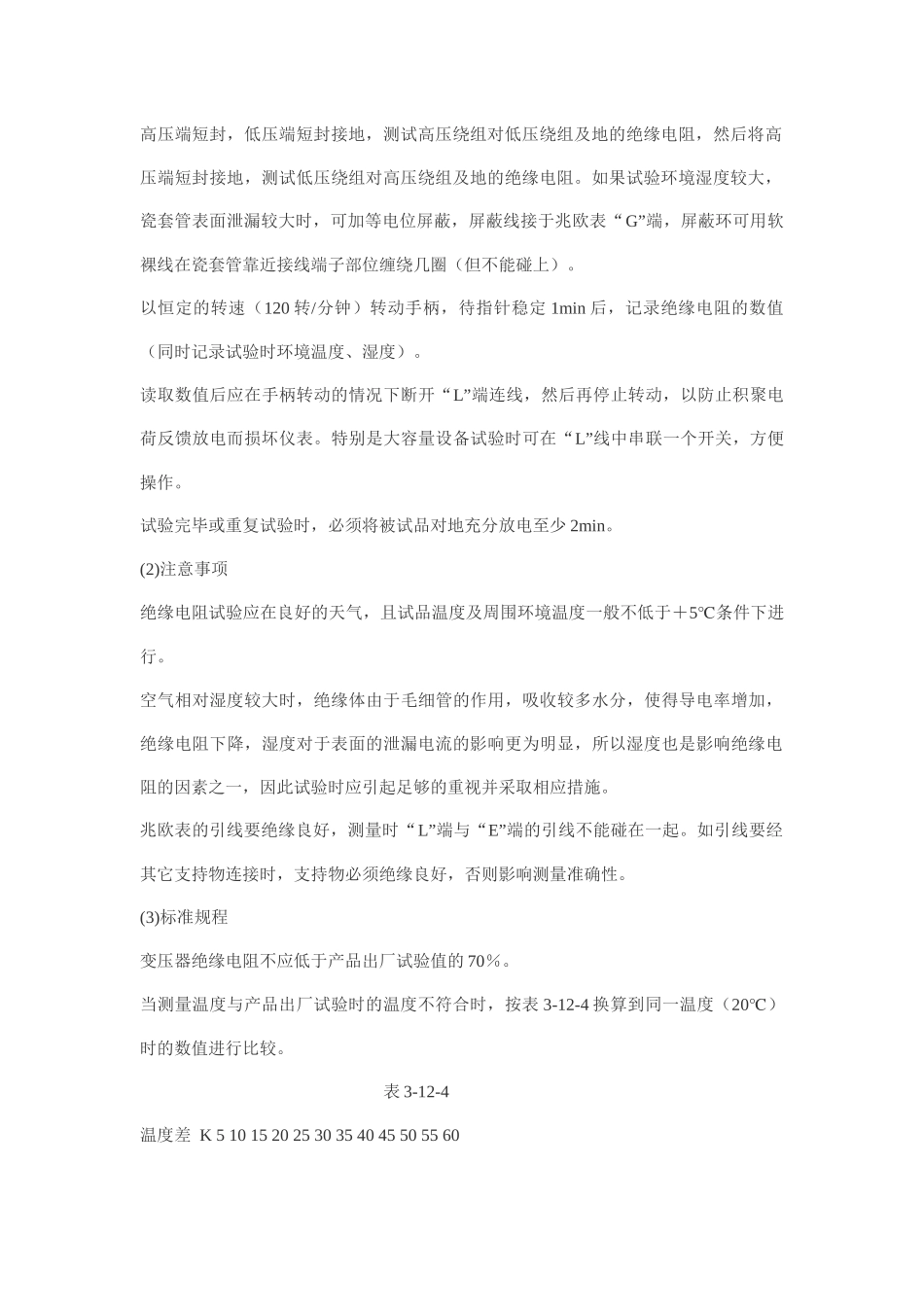

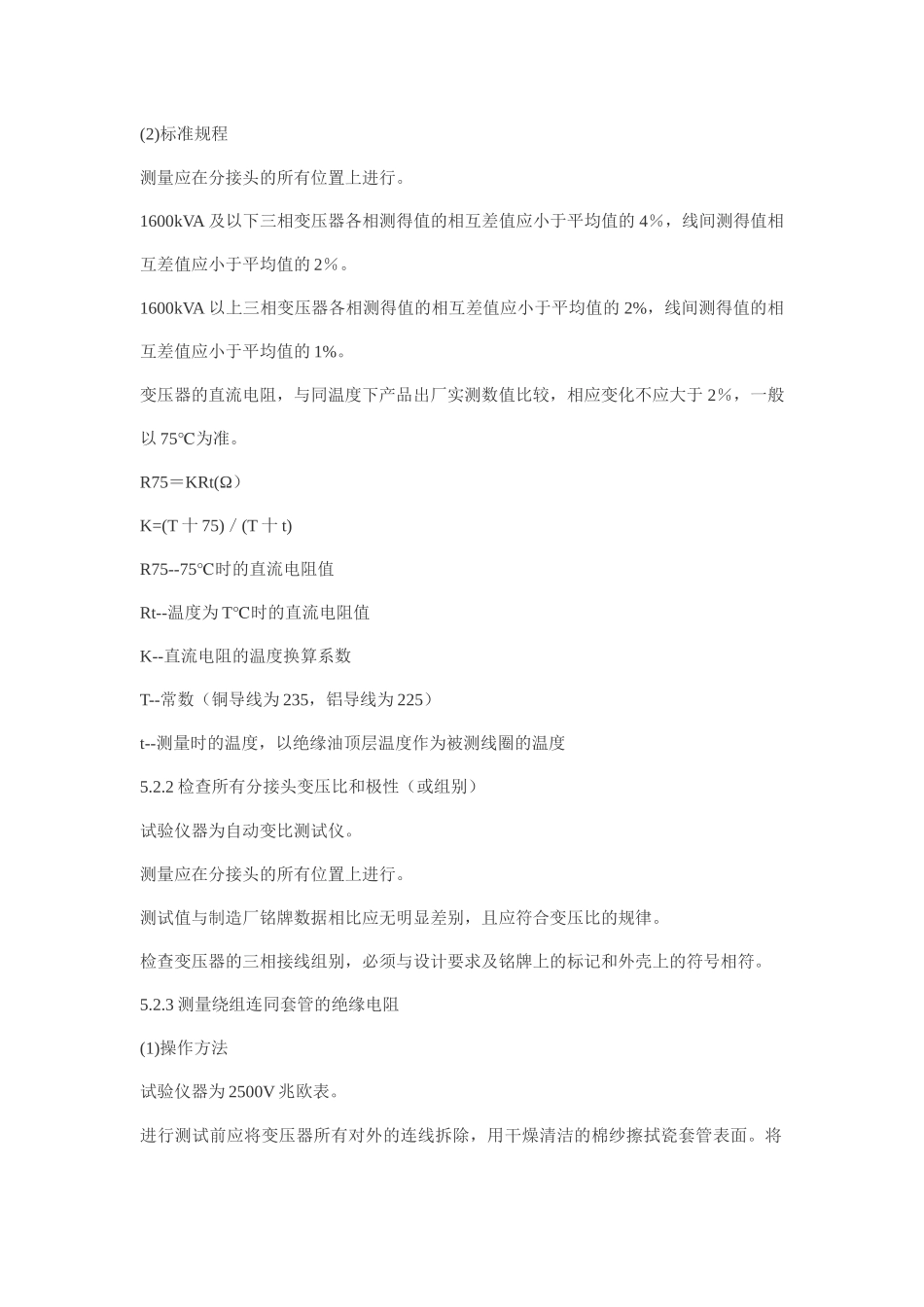

5.干式变压器5.1试验项目测量绕组连同套管的直流电阻检查所有分接头变压比检查变压器的三相接线组别测量绕组连同套管的绝缘电阻绕组连同套管交流耐压试验测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻局部放电试验额定电压下的冲击合闸试验相位检查5.2试验方法及标准规程5.2.1测量绕组连同套管的直流电阻(1)测量方法及注意事项试验仪器为直流电桥或直流电阻测试仪，建议使用直流电阻测试仪，因为变压器线圈电感量较大，电桥充电时间较长，且电池耗电快，影响测试精度。利用直流电桥测量大容量变压器时，必须先按“B”按钮，然后再按“G”按钮，如果按“G”按钮，当按“B”按钮时的一瞬间中因自感引起逆电势对指零仪产生冲击而损坏。断开时，先放开“G”，再放开“B”。用QJ44双臂电桥测量0.1欧姆以下阻值时，G按钮应间歇使用。测量连接导线的电阻应不大于0．01Ω。测量其它直流电阻时，导线电阻不大于0．05Ω。测量时，四端连接法的电位端P1、P2靠近被测电阻，电流端C1、C2分别接在P1、P2的外侧，次序不可颠倒。测量的有效数字依据测量仪器决定，例如QJ23单臂电桥四位读数盘要求全部使用。(2)标准规程测量应在分接头的所有位置上进行。1600kVA及以下三相变压器各相测得值的相互差值应小于平均值的4％，线间测得值相互差值应小于平均值的2％。1600kVA以上三相变压器各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。变压器的直流电阻，与同温度下产品出厂实测数值比较，相应变化不应大于2％，一般以75℃为准。R75＝KRt(Ω）K=(T十75)／(T十t)R75--75℃时的直流电阻值Rt--温度为T℃时的直流电阻值K--直流电阻的温度换算系数T--常数（铜导线为235，铝导线为225）t--测量时的温度，以绝缘油顶层温度作为被测线圈的温度5.2.2检查所有分接头变压比和极性（或组别）试验仪器为自动变比测试仪。测量应在分接头的所有位置上进行。测试值与制造厂铭牌数据相比应无明显差别，且应符合变压比的规律。检查变压器的三相接线组别，必须与设计要求及铭牌上的标记和外壳上的符号相符。5.2.3测量绕组连同套管的绝缘电阻(1)操作方法试验仪器为2500V兆欧表。进行测试前应将变压器所有对外的连线拆除，用干燥清洁的棉纱擦拭瓷套管表面。将高压端短封，低压端短封接地，测试高压绕组对低压绕组及地的绝缘电阻，然后将高压端短封接地，测试低压绕组对高压绕组及地的绝缘电阻。如果试验环境湿度较大，瓷套管表面泄漏较大时，可加等电位屏蔽，屏蔽线接于兆欧表“G”端，屏蔽环可用软裸线在瓷套管靠近接线端子部位缠绕几圈（但不能碰上）。以恒定的转速（120转/分钟）转动手柄，待指针稳定1min后，记录绝缘电阻的数值（同时记录试验时环境温度、湿度）。读取数值后应在手柄转动的情况下断开“L”端连线，然后再停止转动，以防止积聚电荷反馈放电而损坏仪表。特别是大容量设备试验时可在“L”线中串联一个开关，方便操作。试验完毕或重复试验时，必须将被试品对地充分放电至少2min。(2)注意事项绝缘电阻试验应在良好的天气，且试品温度及周围环境温度一般不低于＋5℃条件下进行。空气相对湿度较大时，绝缘体由于毛细管的作用，吸收较多水分，使得导电率增加，绝缘电阻下降，湿度对于表面的泄漏电流的影响更为明显，所以湿度也是影响绝缘电阻的因素之一，因此试验时应引起足够的重视并采取相应措施。兆欧表的引线要绝缘良好，测量时“L”端与“E”端的引线不能碰在一起。如引线要经其它支持物连接时，支持物必须绝缘良好，否则影响测量准确性。(3)标准规程变压器绝缘电阻不应低于产品出厂试验值的70％。当测量温度与产品出厂试验时的温度不符合时，按表3-12-4换算到同一温度（20℃）时的数值进行比较。表3-12-4温度差K51015202530354045505560换算系数A1.21.51.82.32.83.44.15.16.27.59.211.2注：K为实测温度减去20℃时的绝对值5.2.4绕组连同套管交流耐压试验(1)操作方法试验仪器为交流高压试验器和阻容分压器。试验人员应站在绝缘垫上操作，或戴绝缘手套、穿绝缘靴操作。正式开始试验前，应先并联阻容分压器对试验变压器进行空载试验，如果带...
