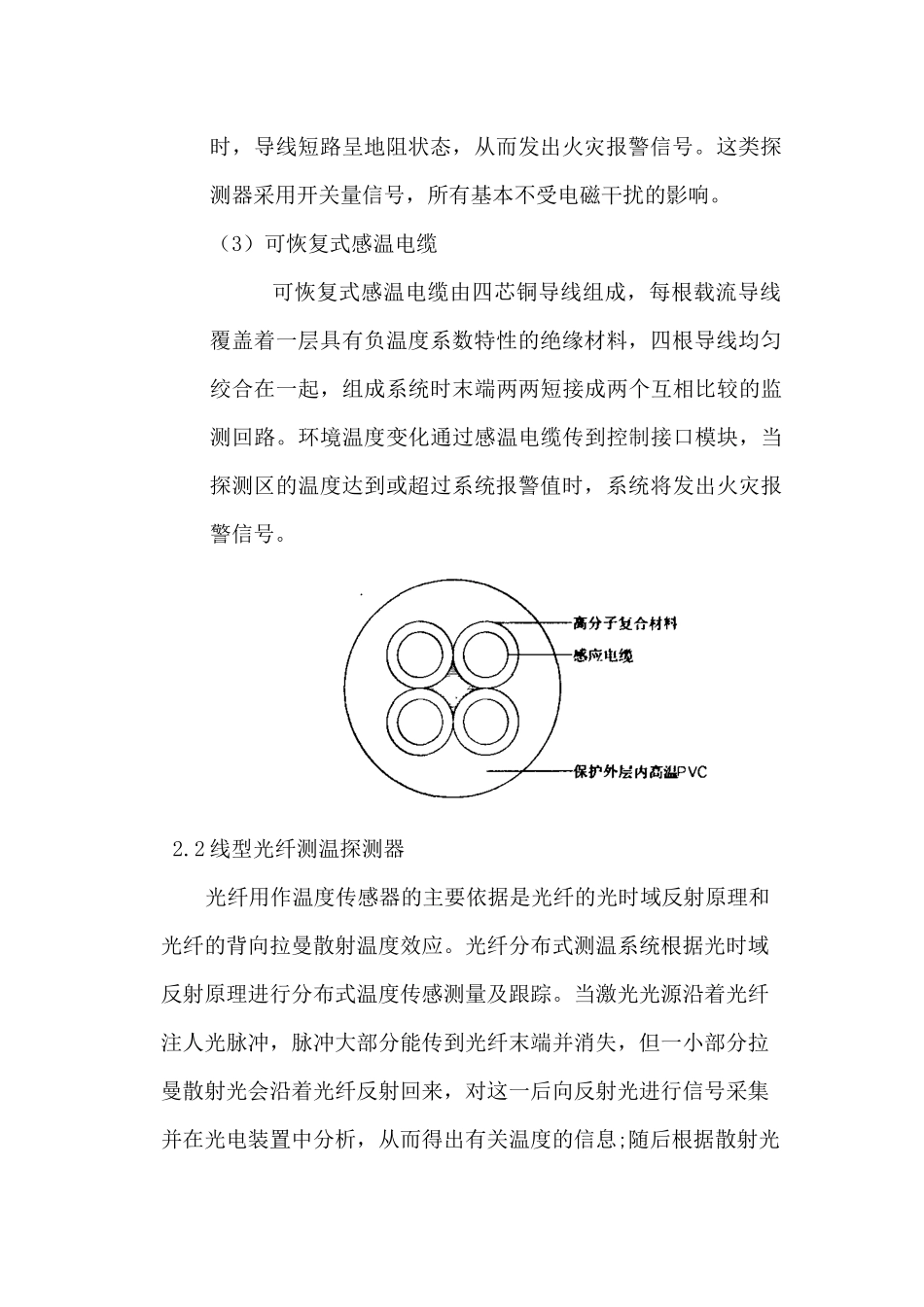

线型感温火灾探测器1、概述线型感温火灾探测器以中华人民共和国国家标准GB-16280-2005《线型感温火灾探测器》为主要设计依据，市场上常用的有缆式线型感温火灾探测器与分布式线型光纤测温探测器。缆式线型感温火灾探测器的生产厂家主要有：美国PROTECTOWIRE公司、美国Honeywell公司，英国KIDDE公司、沈阳消防电子研究所、首安工业消防股份有限公司。线型光纤测温探测器的生产厂家主要英国YORKSENSA、聚光科技（杭州）有限公司。本篇主要从两者原理、传感器敷设方案、分区报警模式、后期维护等内容来区分两者的区别，让用户了解线型感温火灾探测器的应用和趋势。2、原理上的区别2.1缆式线型感温火灾探测器（1）紫铜管以铜管、膜盒作为差温式探测器的火灾报警系统，由于环境因素影响较大，会发生误报和漏报现象。一般用于矿井、电缆管道的温度探测。（2）不可恢复式感温电缆不可恢复式感温电缆采用双绞线或同轴电缆的形式，其外层分别被热敏绝缘材料包围。正常监视状态时，两根导线间温度呈高阻状态，而当环境温度升高达到或者超过预定值时，导线短路呈地阻状态，从而发出火灾报警信号。这类探测器采用开关量信号，所有基本不受电磁干扰的影响。（3）可恢复式感温电缆可恢复式感温电缆由四芯铜导线组成，每根载流导线覆盖着一层具有负温度系数特性的绝缘材料，四根导线均匀绞合在一起，组成系统时末端两两短接成两个互相比较的监测回路。环境温度变化通过感温电缆传到控制接口模块，当探测区的温度达到或超过系统报警值时，系统将发出火灾报警信号。2.2线型光纤测温探测器光纤用作温度传感器的主要依据是光纤的光时域反射原理和光纤的背向拉曼散射温度效应。光纤分布式测温系统根据光时域反射原理进行分布式温度传感测量及跟踪。当激光光源沿着光纤注人光脉冲，脉冲大部分能传到光纤末端并消失，但一小部分拉曼散射光会沿着光纤反射回来，对这一后向反射光进行信号采集并在光电装置中分析，从而得出有关温度的信息;随后根据散射光返回到光入射点所需的时间，即可确定散射光的位置。这样就可以测出整条光纤上的温度分布状况，通过PC机可以直观地看到光纤上每一点的温度状况。3、传感器性能参数3.1缆式线型感温火灾探测器接口盒、终端盒工作电压：24Vdc电压允许范围：12V～30Vdc工作电流：监视电流≤35mA报警电流≤50mA故障电流≤20mA容量：1路双芯感温电缆（≤400m）输出接口：火警常开（报警闭合）触点容量2A/30Vdc故障常闭（故障状态开路）触点容量2A/30Vdc指示灯：火警灯：红色，运行灯：绿色，故障灯：黄色使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露外形尺寸：接口盒：90mm×158mm×60mm终端盒：90mm×115mm×60mm外壳防护等级：IP65储存温度：-40°C~85°C壳体材料和颜色：ABS，浅灰色感温电缆响应时间≤20s（1米受热范围）工作环境温度：-40℃≤T≤额定动作温度下调30％绝缘电阻≥500MΩ最小弯曲半径：150mm耐电压性能：AC500V，历时1分钟相对误差：动作温度误差±10％执行标准：GB16280-2005及1号修改单3.2线型光纤测温探测器光缆技术指标光纤光纤类型GI62.5/125μm多模光纤衰减850nm≤2.81300nm≤0.9光纤带宽850nm200Mhz1300nm400Mhz光纤遵从的标准GB/T12357.1-2004光缆光纤芯数1光缆直径（mm）≦3.5光缆外护套（低烟无卤，阻燃型热塑材料）颜色红色抗张强度工作时600N安装时1000N光缆允许的曲率半径工作时光缆外径的10倍敷设时光缆外径的20倍线性碾压力300N/cm引起小于0.3mm的变形抗压强度（N/10cm）工作时300敷设时1000重复弯曲次数（100N）500光缆温度范围运输/存储温度（℃）-25℃～+70℃安装温度（℃）-20℃～+50℃工作温度范围（℃）-25℃～+250℃使用年限（年）20光缆遵从的阻燃标准IEC60335.2-3C重量轻尺寸小，易铺设柔韧性好施工方便中心管束式抗拉性好加热传感式抗拉抗压性好4、传感器敷设4.1缆式线型感温火灾探测器4.2线型光纤测温探测器5、分区报警模式依据“火灾自动报警系统设计规范-GB50116缆式感温火灾探测器的探测区域长度不宜超过200m”。缆式线型感温火灾探测器每段感温电缆作为一个单独的报警区域，其报警区域在：100m-200m之间。线型光纤测温探...
