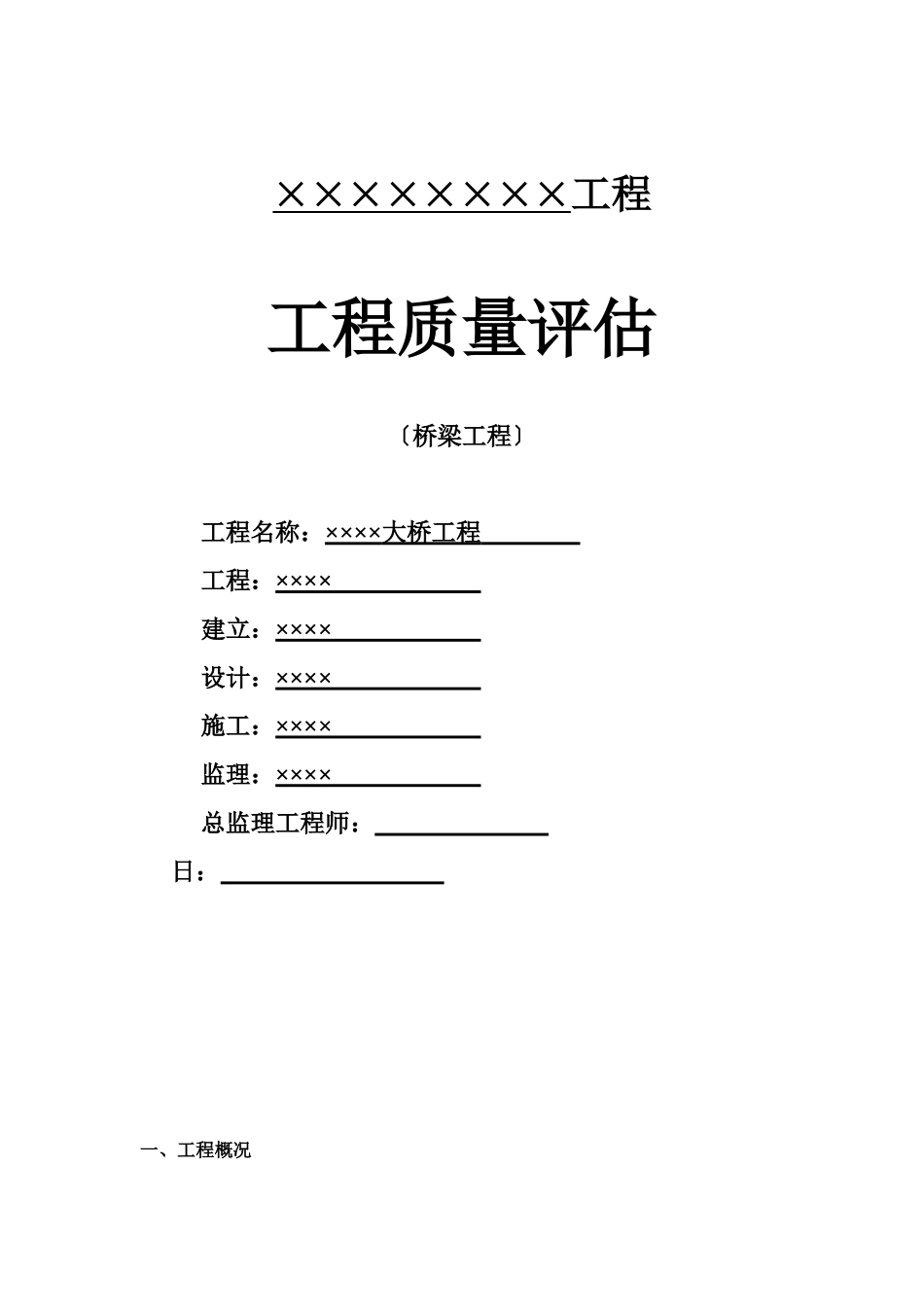

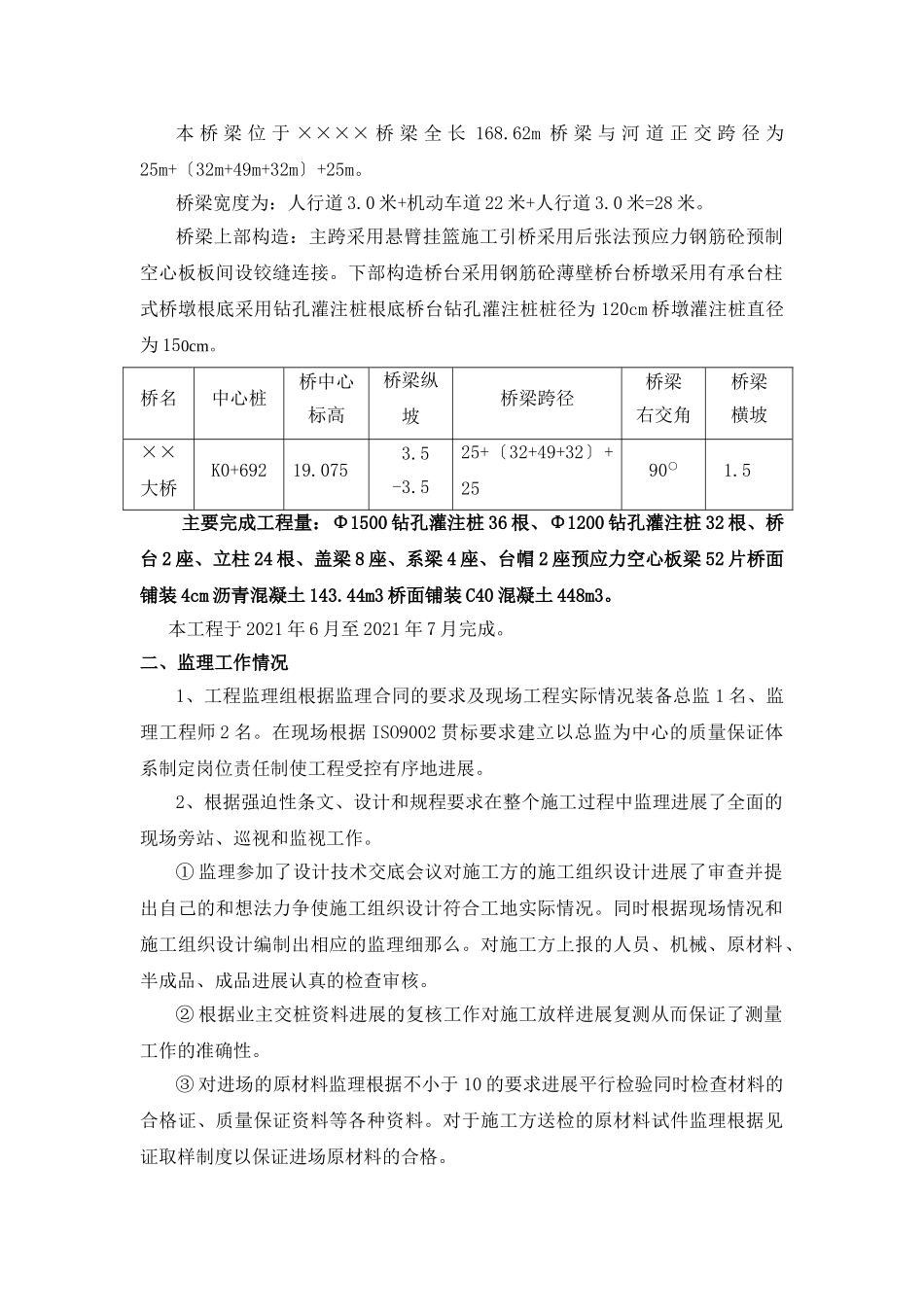

××××××××工程工程质量评估〔桥梁工程〕工程名称：××××大桥工程工程：××××建立：××××设计：××××施工：××××监理：××××总监理工程师：日：一、工程概况本桥梁位于××××桥梁全长168.62m桥梁与河道正交跨径为25m+〔32m+49m+32m〕+25m。桥梁宽度为：人行道3.0米+机动车道22米+人行道3.0米=28米。桥梁上部构造：主跨采用悬臂挂篮施工引桥采用后张法预应力钢筋砼预制空心板板间设铰缝连接。下部构造桥台采用钢筋砼薄壁桥台桥墩采用有承台柱式桥墩根底采用钻孔灌注桩根底桥台钻孔灌注桩桩径为120cm桥墩灌注桩直径为150cm。桥名中心桩桥中心标高桥梁纵坡桥梁跨径桥梁右交角桥梁横坡××大桥K0+69219.0753.5-3.525+〔32+49+32〕+2590○1.5主要完成工程量：Φ1500钻孔灌注桩36根、Φ1200钻孔灌注桩32根、桥台2座、立柱24根、盖梁8座、系梁4座、台帽2座预应力空心板梁52片桥面铺装4cm沥青混凝土143.44m3桥面铺装C40混凝土448m3。本工程于2021年6月至2021年7月完成。二、监理工作情况1、工程监理组根据监理合同的要求及现场工程实际情况装备总监1名、监理工程师2名。在现场根据ISO9002贯标要求建立以总监为中心的质量保证体系制定岗位责任制使工程受控有序地进展。2、根据强迫性条文、设计和规程要求在整个施工过程中监理进展了全面的现场旁站、巡视和监视工作。①监理参加了设计技术交底会议对施工方的施工组织设计进展了审查并提出自己的和想法力争使施工组织设计符合工地实际情况。同时根据现场情况和施工组织设计编制出相应的监理细那么。对施工方上报的人员、机械、原材料、半成品、成品进展认真的检查审核。②根据业主交桩资料进展的复核工作对施工放样进展复测从而保证了测量工作的准确性。③对进场的原材料监理根据不小于10的要求进展平行检验同时检查材料的合格证、质量保证资料等各种资料。对于施工方送检的原材料试件监理根据见证取样制度以保证进场原材料的合格。④在施工进程中监理严格按设计、要求进展巡视、旁站检查对各项隐蔽检查、各道工序严格按照工程报验制度做到上道工序没有验收不能进展下道工序。对现场发现的问题及时指出并发出监理工作联络单。在施工进程中监理所发出的监理工程师单监理工作联络单均按要求进展了整改。对于施工方制作的试件、试块监理按照见证取样制度进展操作保证取样的代表性、性。三、各工序工程质量情况1、桩基工序1.1本工程设计钻孔灌注桩主墩、过度墩桩径150㎝桥台桩径120cm根据地质所有灌注桩均以嵌岩桩考虑桥台底标高为-15.000米桩底位于⑤泥质粉砂岩层主桥墩桩底标高为-25.000米桩底位于⑤泥质粉砂岩层过渡墩桩底标高为-15.000米桩底位于⑤泥质粉砂岩层钢筋笼制作、钻孔及成孔过程经监理严格检查符合要求后允许浇筑商品砼。1.2钻孔灌注桩工序验收检测合格率100。2、立柱2.1立柱施工过程中原材料〔钢筋〕经复试合格并经监理抽检实验合格后允许使用砼为商品砼。立柱模板为定制型钢模板立模完成经监理严格检查合格后允许浇筑商品砼脱模后外表平整光滑。序检测工程允许偏向抽检点数合格点数合格率〔〕1钢筋笼箍筋与主筋间点焊数不小于251001001002钢筋笼下沉、上浮≤10㎝≤20㎝16161003桩尖高程+500016161004孔中心位置±5㎝16161005成孔孔径偏向-0+10㎝16161006垂直度L/10016161007孔内沉淀土厚度≤15㎝16161002.2立柱钢筋绑扎工序验收检测合格率100。序检测工程允许偏向抽检点数合格点数合格率〔〕1受力筋间距±10mm16161002箍筋间距±20mm20201003保护层厚度±10mm20201003.3立柱砼浇筑工序验收检测合格率100序检测工程允许偏向抽检点数合格点数合格率〔〕1混凝土抗压强度满足设计要求441002长度+10mm24241003壁厚±5mm24241004断面尺寸〔宽高〕+5mm、-8mm24241005顶面高程±10mm24241006纵横轴线8mm24241007垂直度0.5且≯10mm48481008平整度5mm48481009麻面<124241003、盖梁3.1盖梁施工所用钢筋经复试合格后准许使用混凝土为商品砼模板为木模板。立模完成经监理严格检查合格后允许浇筑商品砼脱模后外表平整光滑。3.2盖梁钢筋绑扎工序验收检测合格率100。序检测工程允许偏向抽检点数合格点数合格率〔〕1受力...
