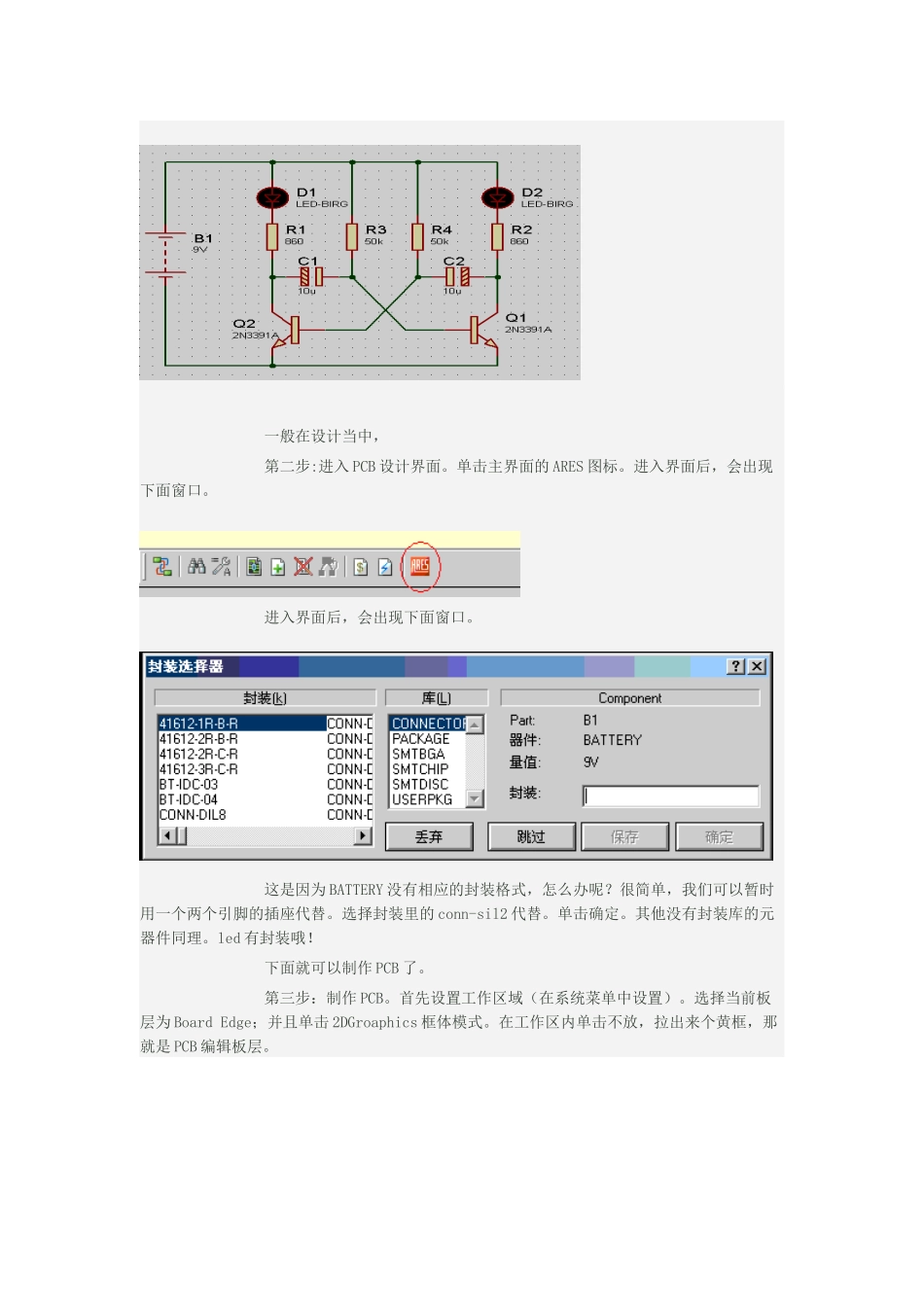

如何用PROTEUS制作PCB板PROTEUS是一个很强悍的仿真软件，可以仿真模拟电路，数字电路，单片机，8086和8088，ARM7,PLD/FPGA,以及电子管（不是晶体管哦）。其实他也可以进行PCB设计，笔者在下面将进行说明。笔者以制作RC多谐振荡器为例。第一步：建立原理图。选择元器件时，要注意元器件的封装格式（PCB预览）。例如选择三极管要注意PCB的预览。如下图，选好元器件后，进行原理图布线，如下图所示。一般在设计当中，第二步:进入PCB设计界面。单击主界面的ARES图标。进入界面后，会出现下面窗口。进入界面后，会出现下面窗口。这是因为BATTERY没有相应的封装格式，怎么办呢？很简单，我们可以暂时用一个两个引脚的插座代替。选择封装里的conn-sil2代替。单击确定。其他没有封装库的元器件同理。led有封装哦！下面就可以制作PCB了。第三步：制作PCB。首先设置工作区域（在系统菜单中设置）。选择当前板层为BoardEdge；并且单击2DGroaphics框体模式。在工作区内单击不放，拉出来个黄框，那就是PCB编辑板层。下面，就可以进行布局，可以自动布局，自动布线（在工具菜单栏中）。为了好看，我采用自己布局。点击然后，将所有的元器件，放置在黄色框内。但我们进行放置时，有的没有，绿色的电气线，怎么办呢？我们可以，用连接高亮模式，查看原理图，将没有电气连接的元器件连接起来或直接用铜箔连（）接起来。然后我们可以进行设计规则设置，可以进行，铜箔粗细，过孔粗细，多层还是单层板等设置，我们选择，单层板。设置如下。下面我们可以自动布线了，可以选择工具菜单的自动布线或，一般默认，选开始布线就可以了，数秒后如下图。现在我们基本完成了，PCB布线，怎么加入汉字呢？很简单，我们用的是单层板，所以只能在底层进行输入文字。并且选择底层，那就输入自己的文字吧！注意不要和铜箔走线连接上。我们用3D来看看我们的成果吧！选择输出菜单，3D预览。第四步：打印PCB图。首先单击输出菜单的输出区域图，在工作区域中选出输出区域，然后，选择输出，打印。但要注意层/工艺版图（注意要打印的层层），缩放比例（观看时可以放大缩小，但打印时必须100%），旋转镜像（要知道，表面和底部打印时必须有一面镜像）。设置好后，就可以打印了。由于我们的文字在底层，所以我们选择表面镜像，底层正常。
