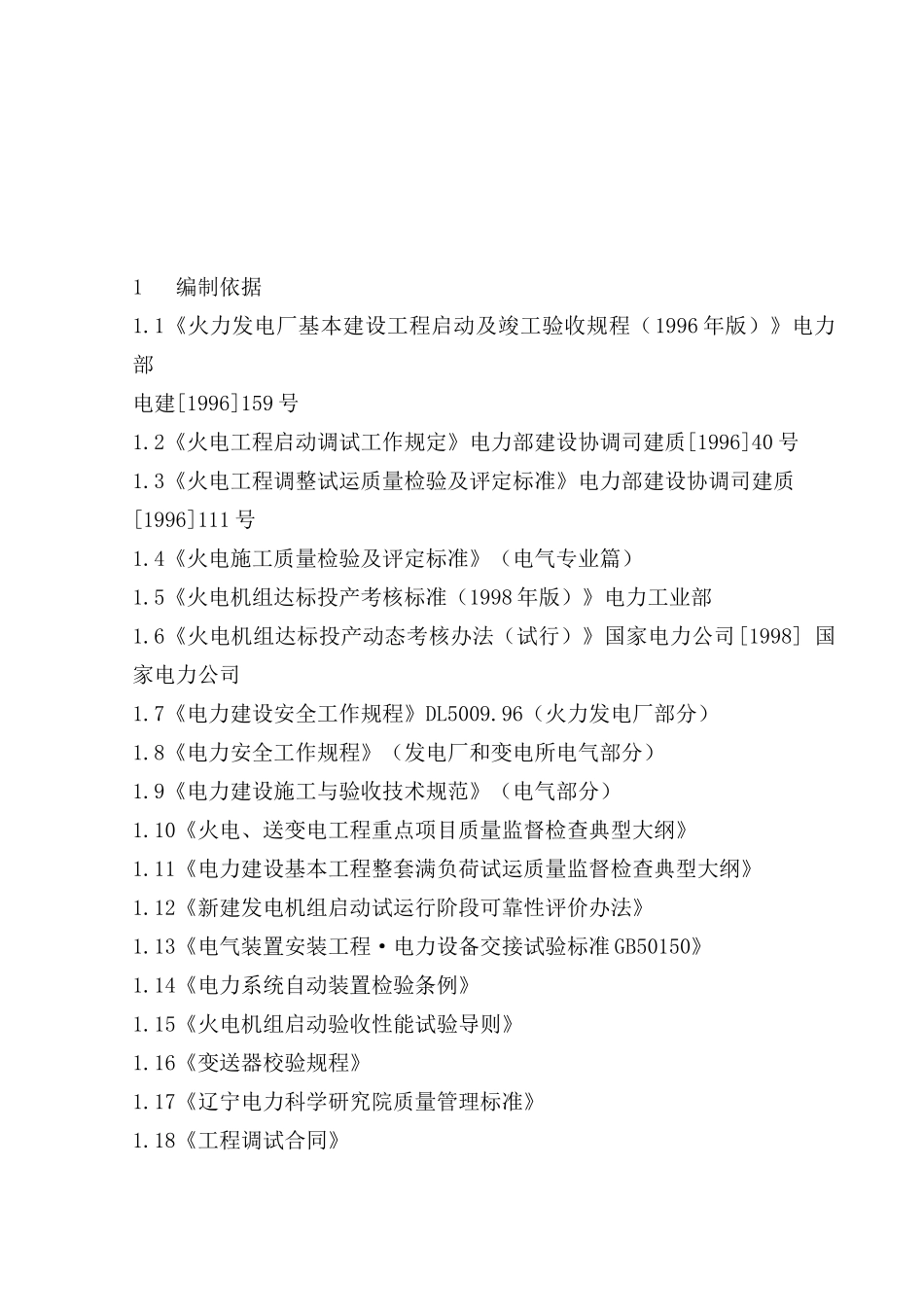

1编制依据1.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号1.2《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号1.3《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号1.4《火电施工质量检验及评定标准》（电气专业篇）1.5《火电机组达标投产考核标准（1998年版）》电力工业部1.6《火电机组达标投产动态考核办法（试行）》国家电力公司[1998]国家电力公司1.7《电力建设安全工作规程》DL5009.96（火力发电厂部分）1.8《电力安全工作规程》（发电厂和变电所电气部分）1.9《电力建设施工与验收技术规范》（电气部分）1.10《火电、送变电工程重点项目质量监督检查典型大纲》1.11《电力建设基本工程整套满负荷试运质量监督检查典型大纲》1.12《新建发电机组启动试运行阶段可靠性评价办法》1.13《电气装置安装工程·电力设备交接试验标准GB50150》1.14《电力系统自动装置检验条例》1.15《火电机组启动验收性能试验导则》1.16《变送器校验规程》1.17《辽宁电力科学研究院质量管理标准》1.18《工程调试合同》1.19设计院设计图纸1.20厂家产品说明书1.21电力系统《二十五项反措要求》2试验目的2.1测量发电机转子绕组的绝缘电阻及交流阻抗。2.2检查一次设备的工作性能。2.3检查发变组二次电流回路、电压回路的正确性。2.4检查继电保护装置的可靠性。2.5录制发电机短路和空载试验曲线。2.6自动励磁调节器的动态试验。2.7测量发电机灭磁时间常数。2.8微机同期系统检查，假同期试验，发电机同期并网试验。2.9负荷状态下检测差动保护，进行发电机轴电压检查。2.10并网后厂用电快切装置切换试验。3启动前的准备和要求3.1220KV辽林线应提前送电。3.2发电机出口短路母线连接好。3.3在220KV3611开关电流互感器与3611断路器处加装短路线，做发变组短路试验,检查电流回路。3.4启动前所有设备的分部试运工作应全部结束，设备安装调试验收确认合格,且数据齐全。3.5全厂通讯、消防及照明设施完善齐全，现场各通道畅通。3.6机组整套启动前必须具备的条件3.6.1发电机变压器组有关的一、二次设备安装工作全部结束，并经验收合格。3.6.2发电机、主变压器、高厂变及励磁变等一次设备绝缘耐压试验合格.3.6.3直流系统运行正常，绝缘良好，蓄电池带大负荷运行良好。3.6.4所有电气设备名称、编号标志牌清晰准确外壳接地良好，室内外高压设备的门、窗、栅栏均应关闭好。挂上相应的标志警告牌并加锁。3.6.5发电机密封油系统冲洗合格，水氢冷系统经检查合格，各项指标应符合启动要求。发电机氢气含量达到要求，氢气泄漏检查合格。3.6.6UPS系统工作可靠。3.6.7发变组所有保护应按电厂定值通知单的要求整定完毕并经电厂验收合格。所有的控制回路、信号回路、测量回路及指示仪表调试完毕且经验收合格。3.6.8发电机励磁调节器的静态调试完毕。3.6.9发电机同期装置的静态调试及同期回路与汽机调速系统及励磁调节系统的相互动作试验正确。3.6.10发电机、主变、高厂变的测温元件经过检查确认合格。3.6.11机、炉、电大联锁试验，动作可靠，信号正确。3.6.12碳刷打磨合格，接触应良好。3.6.13防止误操作的五防功能完好。3.6.14辽宁发电厂三期工程1号机组整套启动试验方案已经报调度审批完毕，运行部门已按试验方案写好操作票。3.6.15准备好试验用的仪器、仪表。3.7机组整套启动前检查项目3.7.1测量发电机20KV系统、主变220KV系统、厂用6.3KV系统的绝缘电阻；测量发电机转子的绝缘电阻。电阻值应符合要求。3.7.2启动前用主变瓦斯、高厂变瓦斯、发电机差动、主变差动、高厂变差动、定子接地等保护做跳闸试验，应正确无误。3.7.3确认发电机出口短路母线连接正确可靠。3.7.4检查1号主变高压侧断路器处三相短路线连接正确可靠,检查3611断路器在断位、辽林线3611刀闸在断位。确认高厂变低压侧IA、IB段工作电源进线开关在断开位置。3.7.5主变、高厂变冷却系统投入。3.7.6投入发电机电压互感器一刀闸、二次保险；高厂变低压侧厂用分支电压互感器在工作位置，二次保险在投入运行状态。3.7.7按下列要求接好电气试验用仪表或启动试验测试仪。(1)发电机定子电流标准表电流...
