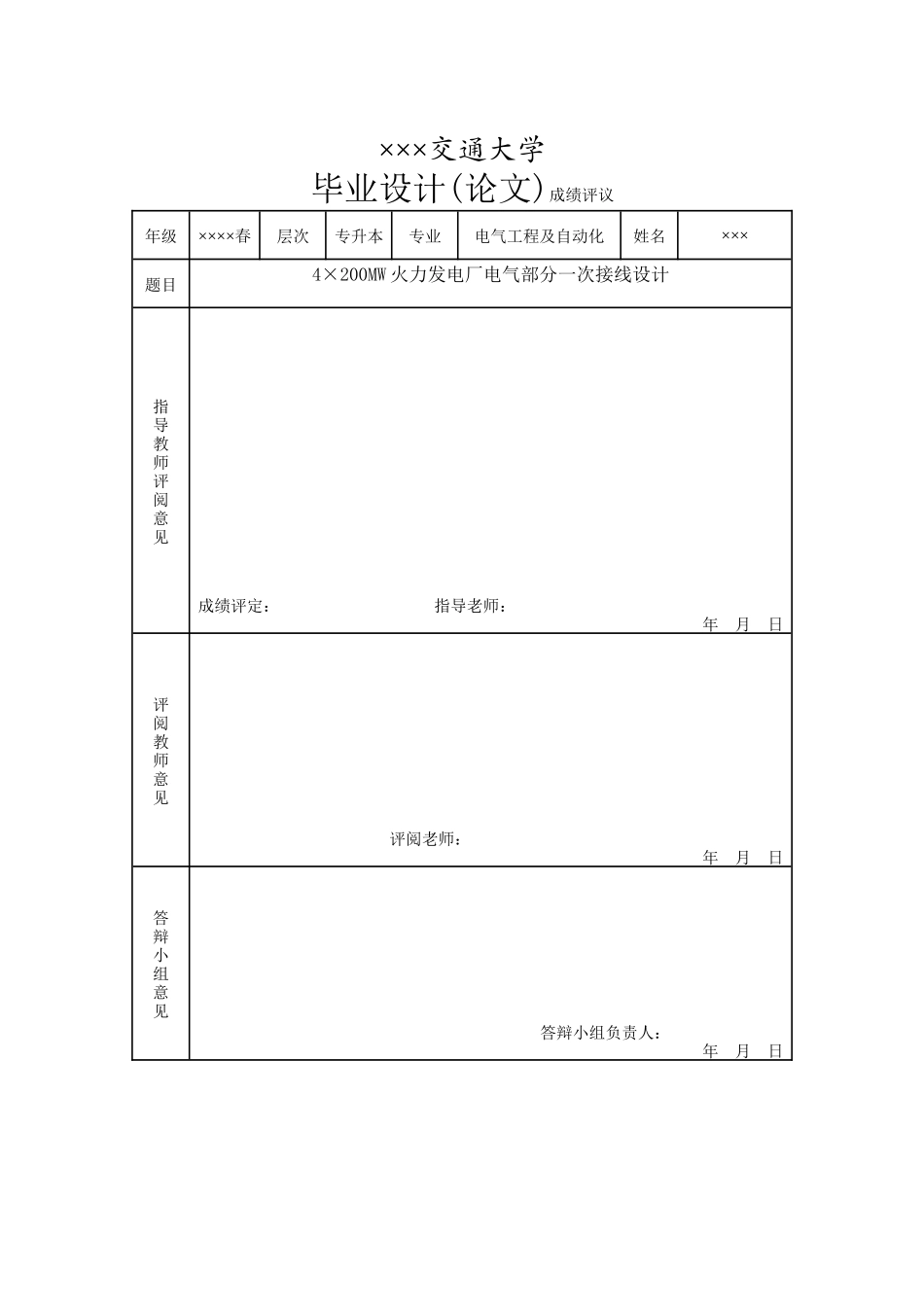

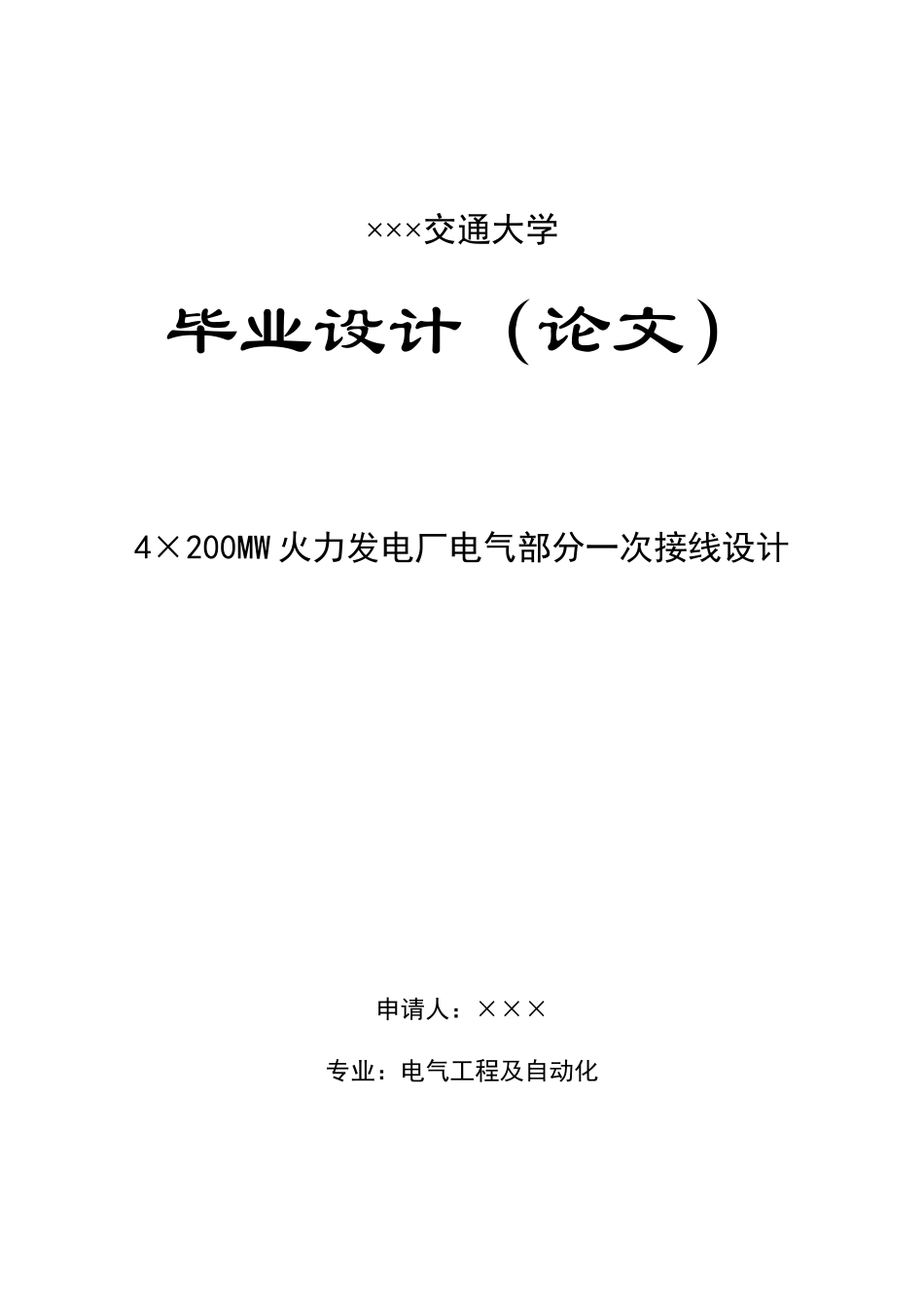

×××交通大学毕业设计（论文）4×200MW 火力发电厂电气部分一次接线设计申请人：×××专业：电气工程及自动化远程与继续教育学院×××交通大学毕业设计(论文)成绩评议年级××××春层次专升本专业电气工程及自动化姓名×××题目4×200MW 火力发电厂电气部分一次接线设计指导教师评阅意见成绩评定： 指导老师：年 月 日评阅教师意见 评阅老师：年 月 日答辩小组意见答辩小组负责人： 年 月 日×××交通大学毕业设计(论文)任务书本任务书下达给： ×××× 级 本 科 电气工程及自动化 专业学生 × ×× 设计（论文）题目：4×200MW 火力发电厂电气部分一次接线设计一、设计（论述）内容：电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装置配置和控制方式的拟定有着很大影响，因此，必须正确处理好各方面的关系，全面分析有关影响因素，通过技术经济比较，合理确定主接线的方案。本设计考虑我国的经济政策和国家基本建设方针，从出发点安全实际，切合有用，使资源得到充足的利用。二、基本要求：通过在掌握变电站生产过程的基础上，根据课题模拟的电力系统环境，拟建一座 220kV 的变电站。从方案拟定设计到设备选择完成，都有详细的计算繁衍过程，常用公式都一一列出，构成了一套比较完整的变电站电气设计的讨论体系。 三、重点讨论的问题：A.火力发电厂电气主接线的确定B.发电厂主接线设计及方案选择C.火电厂变压器的选择D.火力发电厂短路电流计算E.火电厂一次设备的选择四、主要技术指标：保证供电安全、可靠、经济；功率因数达到 0.9 及以上五、其他要说明的问题下达任务日期： 年 月 日要求完成日期： 年 月 日答辩日期： 年 月 日指导老师：开 题 报 告题目：4×200MW 火力发电厂电气部分一次接线设计报告人：电气工程及自动化 ××× 2012 年 2 月 11 日一 、文献综述本次毕业设计的主要内容是一个 4×200 MW 火力发电厂的电气部分设计。在这次设计中一共分通过以下几个步骤来完成本次的设计任务。1.电厂规模：装 机 容 量 : 装 机 4 台 ， 容 量 分 别 为 ： 4×200 MW, 机 组 年 利 用 小 时 数 : Tmax=6200h气象条件：年最高温度 40℃，平均气温 25℃，气象条件一般，无特别要求。厂用电率：8％。2...
