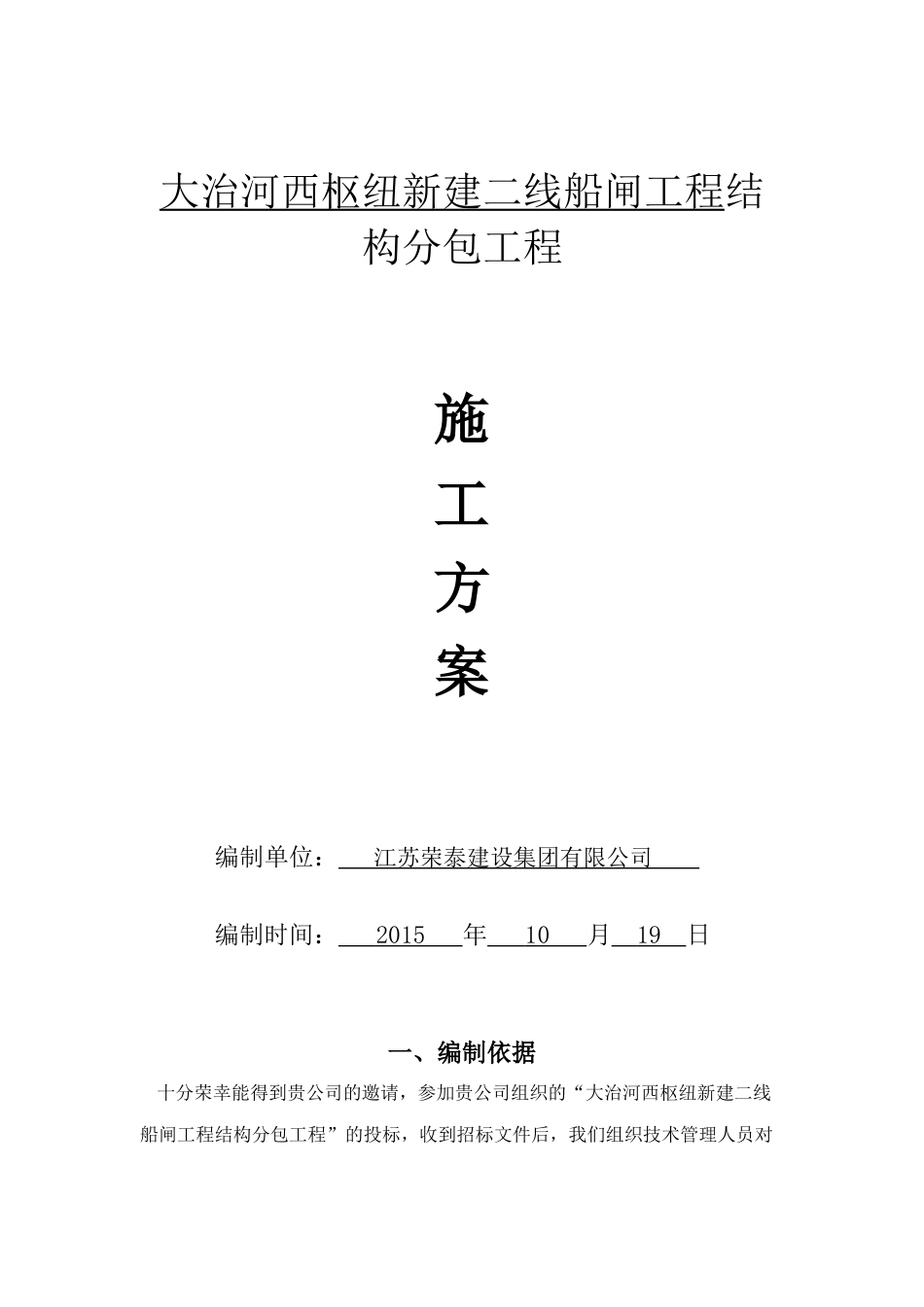

大治河西枢纽新建二线船闸工程结构分包工程施工方案编制单位：江苏荣泰建设集团有限公司编制时间：2015年10月19日一、编制依据十分荣幸能得到贵公司的邀请，参加贵公司组织的“大治河西枢纽新建二线船闸工程结构分包工程”的投标，收到招标文件后，我们组织技术管理人员对图纸进行了认真研究，并对施工现场进行了详细地踏勘，按照相关设计和施工规范，结合类似工程的施工经验，确定施工方案，编制了本标书。本投标文件根据以下资料编写：1.1、招标文件中交第三航务工程局有限公司关于“大治河西枢纽新建二线船闸工程结构分包工程”的招标文件。1.2、设计文件中交三航局上海分公司提供的相关施工图纸。1.3、施工规范及验收标准船水闸及航区相关遵循的规范目录序号规范编号规范名称备注1JTS257-2008水运工程质量检验标准2JTJ214－2000内河航道与港口水文规范3JTJ226-97港口建设项目环境影响评价规范4JTJ231-94港口工程环境保护设计规范5JTJ300－2000港口及航道护岸工程设计与施工规范6JTJ239-2005水运工程土工合成材料应用技术规范7JTJ&T239-98水运工程土工织物应用技术规程8JTJ227-2001内河航运建设项目环境影响评价规范2002版9DL/T5215-2005水工建筑物止水带技术规范10JTJ240-97港口工程地质勘察规范11JTJ241-98渠化工程地质勘察规范12JTJ203-2001水运工程测量规范13JTJ250-98港口工程地基规范14JTJ268-96水运工程混凝土施工规范15JTJ269-96水运工程混凝土质量控制标准16JTJ270-98水运工程混凝土试验规程17JTJ/T272-99港口工程混凝土非破损检测技术规程18JTJ/T23-2001回弹法检测混凝土抗压强度技术规程19JTJ272-99T港口工程混凝土非破损检测技术规程20JTJ287-2005内河航道维护技术规范21JTJ312-2003航道整治工程技术规范22JTJ300-2000港口及航道护岸工程设计与施工规范23JTJ214-2000内河航道与港口水文规范其它和本工程有关联的国家标准和法规。二、工程综述一、工程概况大治河西枢纽地处上海市闵行区浦江镇，位于大治河西端，是大治河连接黄浦江的控制性建筑物，同时是上海市“一环十射”高等级航道重要节点。新建二线船闸位于现西枢纽南侧，工程主要包括船闸主体工程、金鲁公路桥工程、闸区金属结构及启闭机、闸区土建工程、电气控制系统及辅助设施。新建二线船闸长350米、宽27米、深4.5米，按Ⅲ级船闸标准设计，最大通航船舶1000t级，设计通航能力为2900万吨/年，计划工期30个月。1.1、工程名称大治河西枢纽新建二线船闸工程结构分包工程1.2、工程地点本工程位于。1.3、工程规模详见施工图设计说明。1.4、施工工期本工程计划工期为：2015年月日至2017年月日，具体见以总包单位开工令为准。1.5、质量标准本工程的施工质量验收标准为合格二、施工内容工程主要内容包括：基坑围护支撑结构，新建二线船闸水工工程（内外闸首、闸室、内外引航道结构等），详见船闸枢纽总平面布置。1.基坑围护支撑⑴、大治河西枢纽新建二线船闸基坑工程范围为外导航段、外闸首、闸室、内闸首以及内导航段五部分。内外闸首部分基坑深度分别为12.4m和12m，均采用钻孔灌注桩结合支撑围护，支撑采用双道钢筋砼支撑；闸室部位基坑深度为10.4m,采用SMW工法结合支撑围护，支撑采用钢筋砼支撑和双拼钢管支撑，内外导航段利用永久护岸结构（高桩承台），兼作为临时围护结构。内外闸首及闸室基坑均设置两道支撑，采用顺作法施工，各道支撑中心线高程从上到下分别为：外闸首+2.6m，-3.3m；内闸首+2.6m，-2.6m；闸室+2.6m，-2.3m。内外闸首钢筋砼支撑截面为800*800mm、1000*800mm，闸室钢筋砼支撑截面800*800mm。闸首基坑首道支撑平面图闸首基坑支撑1-1断面图闸室基坑首道支撑平面图闸室基坑1-1断面图2．船闸⑴、内外侧闸首内外侧闸首底板平面尺寸为62.6m×33m，其中口门宽27m，两侧空箱边墩宽为17.8m，空箱内布置启闭机及船闸输水管道系统。C30钢筋砼底板顶高程为外侧闸首-4.2m，内侧闸首-3.8m，底板厚度3.2m，底板中部设两条通长宽缝。C30钢筋砼边墩顶高程均为6.5m（6.75m）。闸首平面布置图闸首Ⅱ-Ⅱ断面图⑵、船闸闸室船闸闸室采用整体式U型结构。闸室底标高-3.2m，闸室总长350m。闸室底板厚2.2m，闸室墙顶标高...
