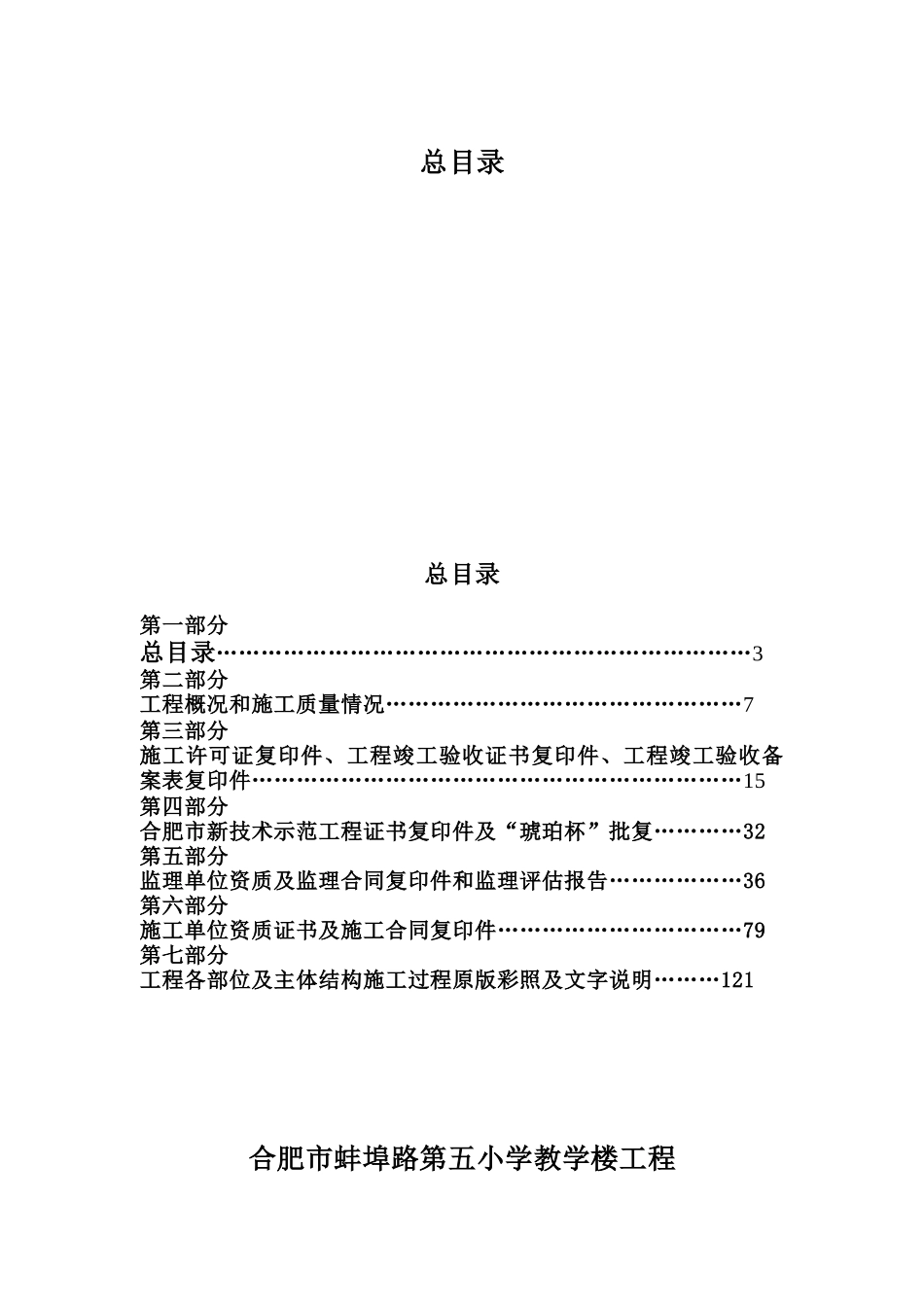

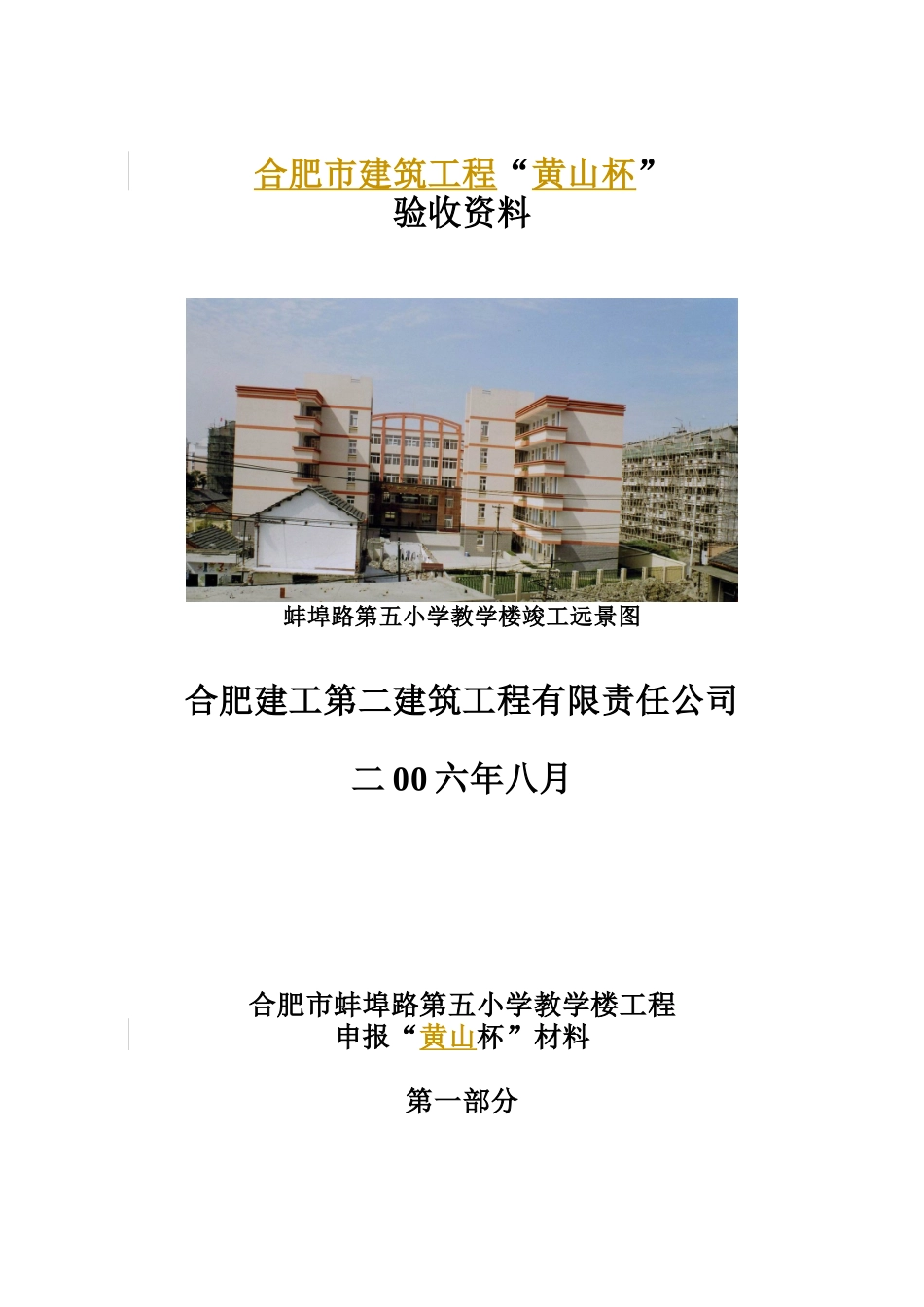

合肥市建筑工程“黄山杯”验收资料蚌埠路第五小学教学楼竣工远景图合肥建工第二建筑工程有限责任公司二00六年八月合肥市蚌埠路第五小学教学楼工程申报“黄山杯”材料第一部分总目录总目录第一部分总目录………………………………………………………………3第二部分工程概况和施工质量情况…………………………………………7第三部分施工许可证复印件、工程竣工验收证书复印件、工程竣工验收备案表复印件…………………………………………………………15第四部分合肥市新技术示范工程证书复印件及“琥珀杯”批复…………32第五部分监理单位资质及监理合同复印件和监理评估报告………………36第六部分施工单位资质证书及施工合同复印件……………………………79第七部分工程各部位及主体结构施工过程原版彩照及文字说明………121合肥市蚌埠路第五小学教学楼工程申报“黄山杯”材料第二部分工程概况和施工质量情况合肥市蚌埠路第五小学教学楼工程申报“黄山杯”奖工程概况和施工质量情况文字材料合肥建工第二建筑工程有限责任公司二00六年八月一、工程概况：建设单位：合肥市瑶海区教育局设计单位：安徽四方综合设计研究院监理单位：安徽省建设监理公司施工单位：合肥建工第二建筑工程有限责任公司工程名称：蚌埠路第五小学教学楼1、建筑造型新颖本工程为五层框架，局部二层，建筑面积8200m2，中学部、小学部通过试验办公楼整体连接，平面布局呈“U”型，造型独特、设计新颖。2、施工场地狭窄本工程施工场地狭小又紧邻民房及老校区，给材料堆放和施工现场临时设施布置，带来诸多不便，且安全问题突出，对施工机具和结构的稳定性要求高,且空心楼盖自重较大因此模板制作、安装及支撑搭设都要进行设计计算。3、工程应用建设部提出的建筑业重点推广应用的十项新技术、新工艺、新材料。预拌砼泵送技术、粗直径钢筋连接技术、清水砼模板顶棚防裂坠技术、建筑节能——新型门窗应用技术PPR、UPVC给排水管，PVC电管应用技术、SBS防水卷材应用技术、计算机应用、现浇砼GRF空心楼盖应用技术。二、采取的主要技术措施1、预拌砼及泵送技术措施工程采用预拌及泵送技术，选择有资质的商品砼生产厂家施工前，按设计要求的砼等级，提供施工作业段所需数量，生产厂家按要求配置预拌砼，送入砼搅拌车运输至施工场地，由现场技术负责人检查验收其配合比、砼强度等级，材料合格证等资料合格证方可浇筑。公司随时抽查送至现场坍落度与实验配合比确定值对照，如不符合时，及时通知搅拌中心修正坍落度，对偏差值大于3㎝时，砼发回搅拌中心报废或改变用途，同时施工现场做标养、同条件养护试块。2、粗直径钢筋电渣压力焊应用技术工程中框架柱竖筋中大于等于φ18钢筋均使用电渣压力焊连接技术，采用220V电压的交流电源，过焊机整流接下，上钢筋形成两极，当钢筋间隙2-3㎜时形成电弧，电弧产生瞬间高温熔化钢筋端头及端头周围电渣，切断电源顶压钢筋使熔化端及熔化电渣焊合成整体。工程施工中采用相应技术措施预防下列问题发生：①、焊包不均匀或大而薄。②、接头处偏折角现象。③、中轴线偏位。④、结合不良冷孔结渣。3、建筑节能——新型门窗应用技术措施①塑钢门窗的型材在工厂加工制作，装箱后送至工地现场进行组合安装，将不同规格的塑钢门窗搬到相应的洞口旁竖放，当发现保护膜脱落时，补贴保护膜并在门窗上下口划中线。②窗框制作尺寸按设计洞口制作，确保安装后窗框和面层间空隙尺寸为8-15mm。门窗框安装固定前对预留洞口尺寸复核，用砂浆刮糙处理后固定外框。③窗安装采用镀锌铁片连接固定，镀锌铁片厚度不小于1.5mm。固定间距：转角18cm边框处，中框不大于50cm。砼、墙洞口采用塑料膨胀螺钉固定或水泥钉固定，并不得在砖缝处。④窗框与墙体缝隙处采用专用发泡剂填塞，发泡剂连续打，一次成型，充填饱满，溢出部分应在结膜前塞入缝隙内。⑤窗框外侧留5mm宽打胶槽口清理干净干燥后，打密封胶。密封胶表面应光滑，无杂物、气泡。4、PPR、UPVC给排水应用技术、PVC电线管应用技术措施本工程采用PVC管共计13300米，其中PP-R管用于给水、UPVC管用于排水、PVC管用于穿电线管。PPR、UPVC管道连接采用专用热熔器，...
