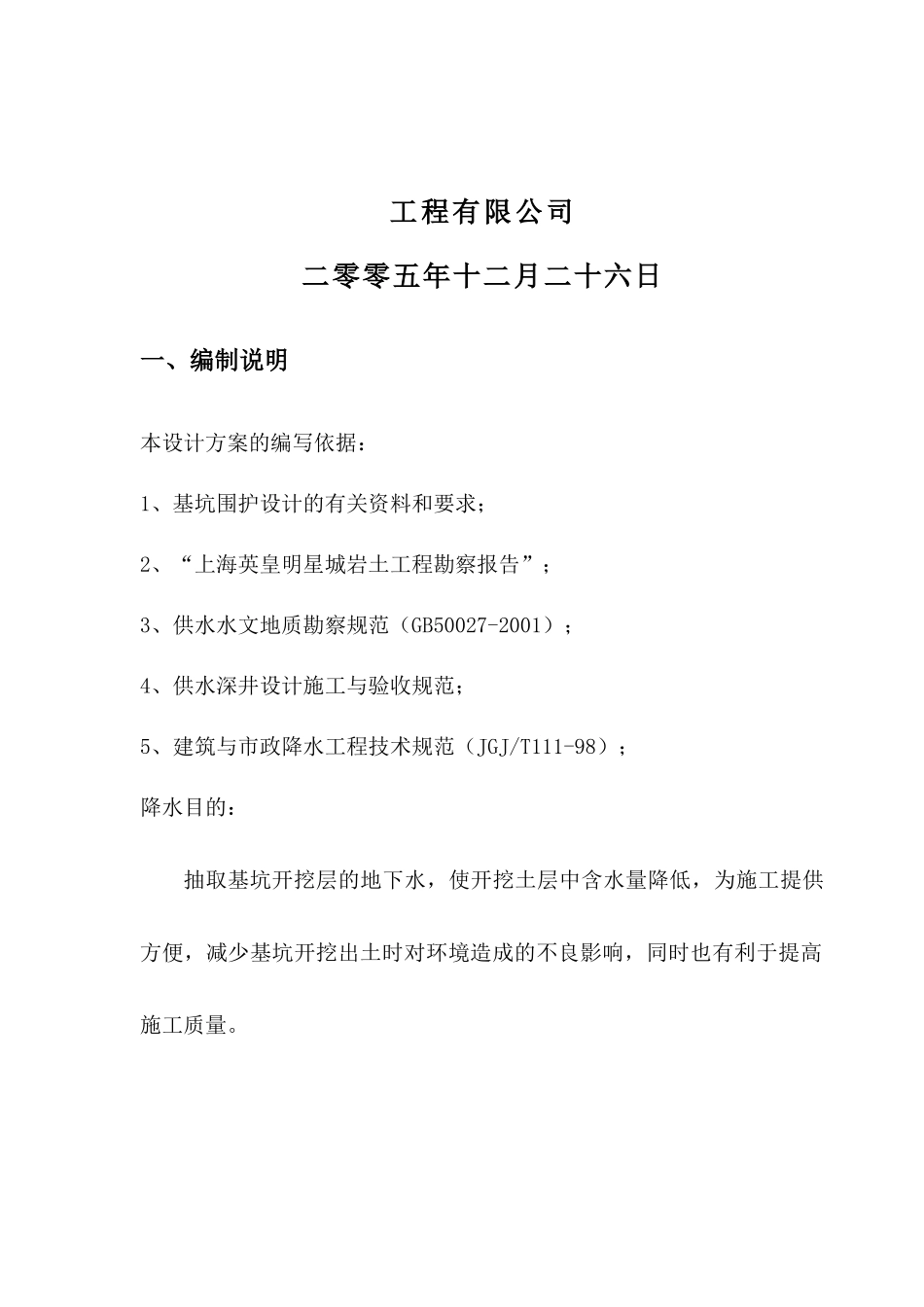

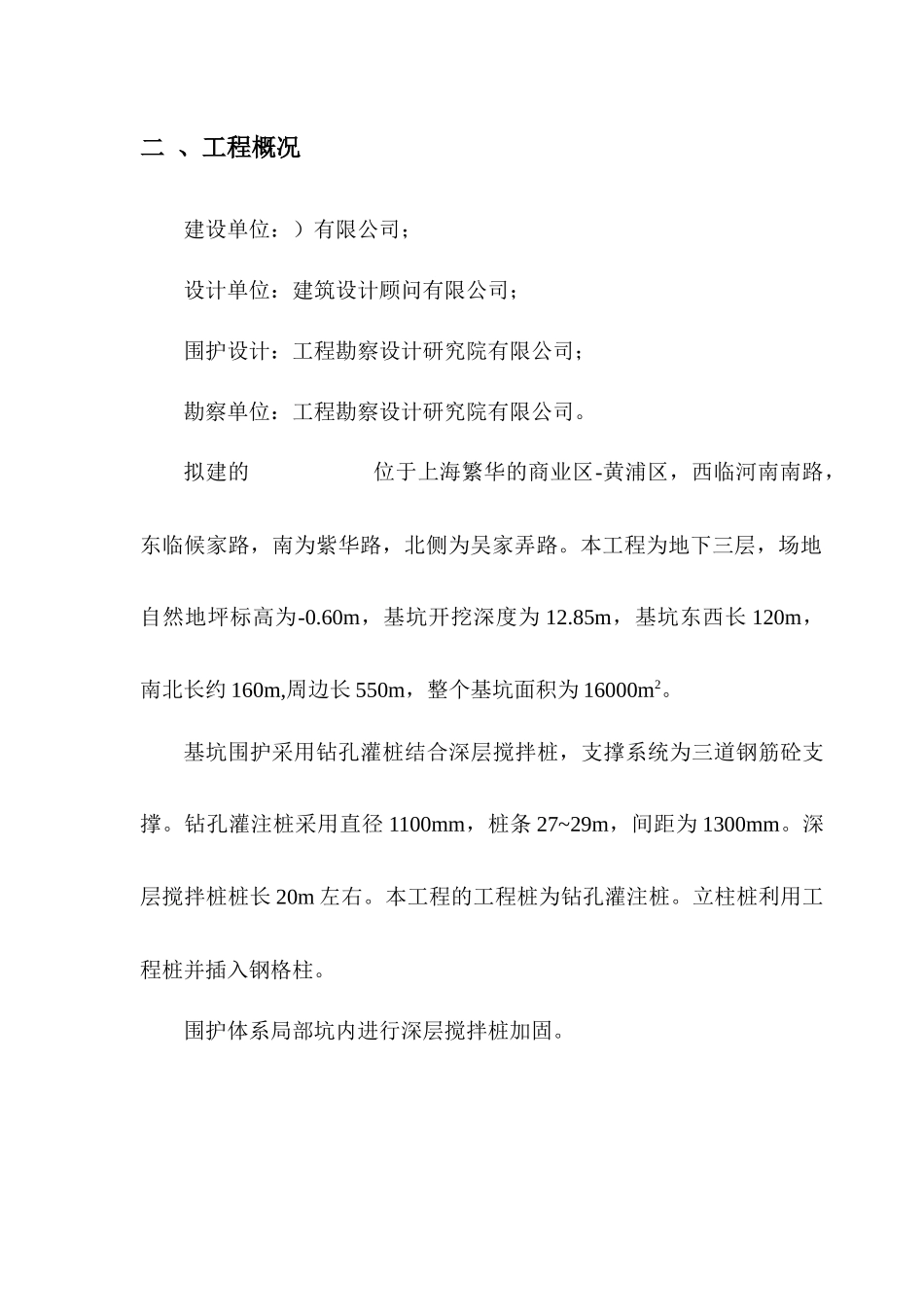

基坑降水工程降水设计方案工程有限公司二零零五年十二月二十六日一、编制说明本设计方案的编写依据：1、基坑围护设计的有关资料和要求；2、“上海英皇明星城岩土工程勘察报告”；3、供水水文地质勘察规范（GB50027-2001）；4、供水深井设计施工与验收规范；5、建筑与市政降水工程技术规范（JGJ/T111-98）；降水目的：抽取基坑开挖层的地下水，使开挖土层中含水量降低，为施工提供方便，减少基坑开挖出土时对环境造成的不良影响，同时也有利于提高施工质量。二、工程概况建设单位：）有限公司；设计单位：建筑设计顾问有限公司；围护设计：工程勘察设计研究院有限公司；勘察单位：工程勘察设计研究院有限公司。拟建的位于上海繁华的商业区-黄浦区，西临河南南路，东临候家路，南为紫华路，北侧为吴家弄路。本工程为地下三层，场地自然地坪标高为-0.60m，基坑开挖深度为12.85m，基坑东西长120m，南北长约160m,周边长550m，整个基坑面积为16000m2。基坑围护采用钻孔灌桩结合深层搅拌桩，支撑系统为三道钢筋砼支撑。钻孔灌注桩采用直径1100mm，桩条27~29m，间距为1300mm。深层搅拌桩桩长20m左右。本工程的工程桩为钻孔灌注桩。立柱桩利用工程桩并插入钢格柱。围护体系局部坑内进行深层搅拌桩加固。三.场地工程地质条件1.地形、地貌和地面标高上海地区位于长江三角洲冲积平原的东南前缘。拟建场区地貌单一，属长江三角洲下游滨海平原地貌类型。拟建场地地势平坦，经实测各勘探点的高程在3.6～4.00m之间（吴淞高程）。2.地基土的构成与特征经勘察，拟建场地80m深度范围内，按成因类型、土层结构及其性状特征可划分为6层。地层多以水平层状分布，第⑥层缺失，处于滨海平原相古河道沉积区。有关工程沿线地层分布规律和变化情况详见工程地质剖面图、钻孔柱状图及静力触探测试成果图表。各土层的土性描述与特征详见下表。地质年层序土层名称层底标高（m）层厚（m）①1填土2.42～-0.551.60～4.7Q43②1粉质粘土1.25～-0.170.3～2.0Q42**Expressionisfaulty**淤泥质粉质粘土夹砂质粉土-2.97～-3.853.2～4.5④淤泥质粘土-13.68～-15.2610.3～11.9Q41⑤1粉质粘土-18.58~-21.244.7～7.1⑤3粉质粘土夹粘质粉土-35.86~-42.7315.6～22.8⑤4粉质粘土-37.06~-41.571.2～3.9Q32⑦2-1粉细砂-45.13~-47.132.40～9.50⑦2-2粉细砂-51.67~-53.065.30～7.20⑦3粉砂夹砂质粉土未穿未穿3.水文地质条件地下水为赋存于场地浅部土层中的潜水及深部承压水。场地浅部潜水稳定水位埋深为0.65～1.60m（绝对标高为3.19～2.54m），潜水水位主要受大气降水、地表径流等影响呈幅度不等的变化。场地揭示的第⑦层为上海地区第一承压含水层，其顶板埋深一般为40.0m左右，水头埋深的变化幅度为3～11m之间。经验算，基坑底不存在第⑦层承压水突涌危险性。四、疏干井布置一般根据基坑面积按单井有效抽水面积a井的经验值来确定，而经验值是根据场地潜水含水层的特性及基坑的平面形状来确定。单井有效抽水面积a井的经验值为主体结构范围：一般为200m2～300m2，本工程疏干井设计以250m2考虑，共计布置67口疏干井，井深以18m考虑（见结构图和平面布置图），井号为S1～S67，考虑到第④层淤泥质粘土层厚度比较厚，该层降水有一定难度，所以考虑采用真空深井的措施。井结构参数表类别井深(m)数量(口)孔径（mm）管径（mm）过滤器长度(m)沉淀管长度(m)实管长度(m)降水井18676002731017五、施工工艺及技术措施5.1、工艺流程准备工作→钻机进场→定位安装→开孔→下护口管→钻进→终孔后冲孔换浆→下井管→稀释泥浆→填砾→止水封孔→洗井→下泵试抽→合理安排排水管路及电缆电路→试抽水→正式抽水→记录。5.2、技术措施（1）准备工作合同签订后，即开始施工部署，首先要组建项目经理部，落实材料和人员，合理安排人财物，与甲方及工地上各相关单位保持密切协作。（2）材料到位专人负责进料，工程师核定，确保井壁管、过滤管、填砾、粘土等材料的质量。材料不到位，质量不符合要求不能开钻。（3）进出场、定位、埋设护孔管由甲方提供“三通一平”，钻机进场。钻井井位确定后应由甲方签字认可，基础牢固，应放在硬土或碎石道渣上。钻机安放稳固...
