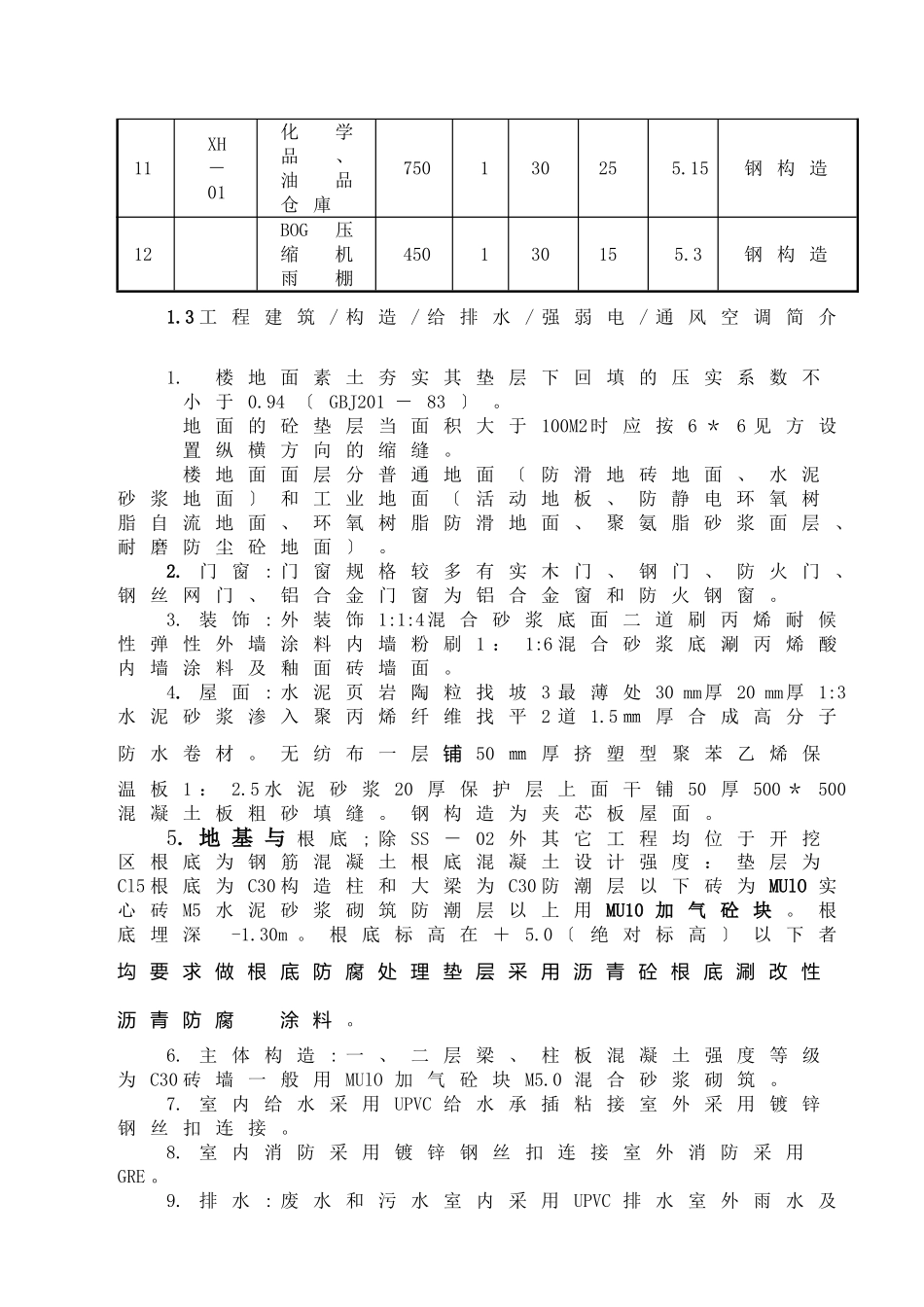

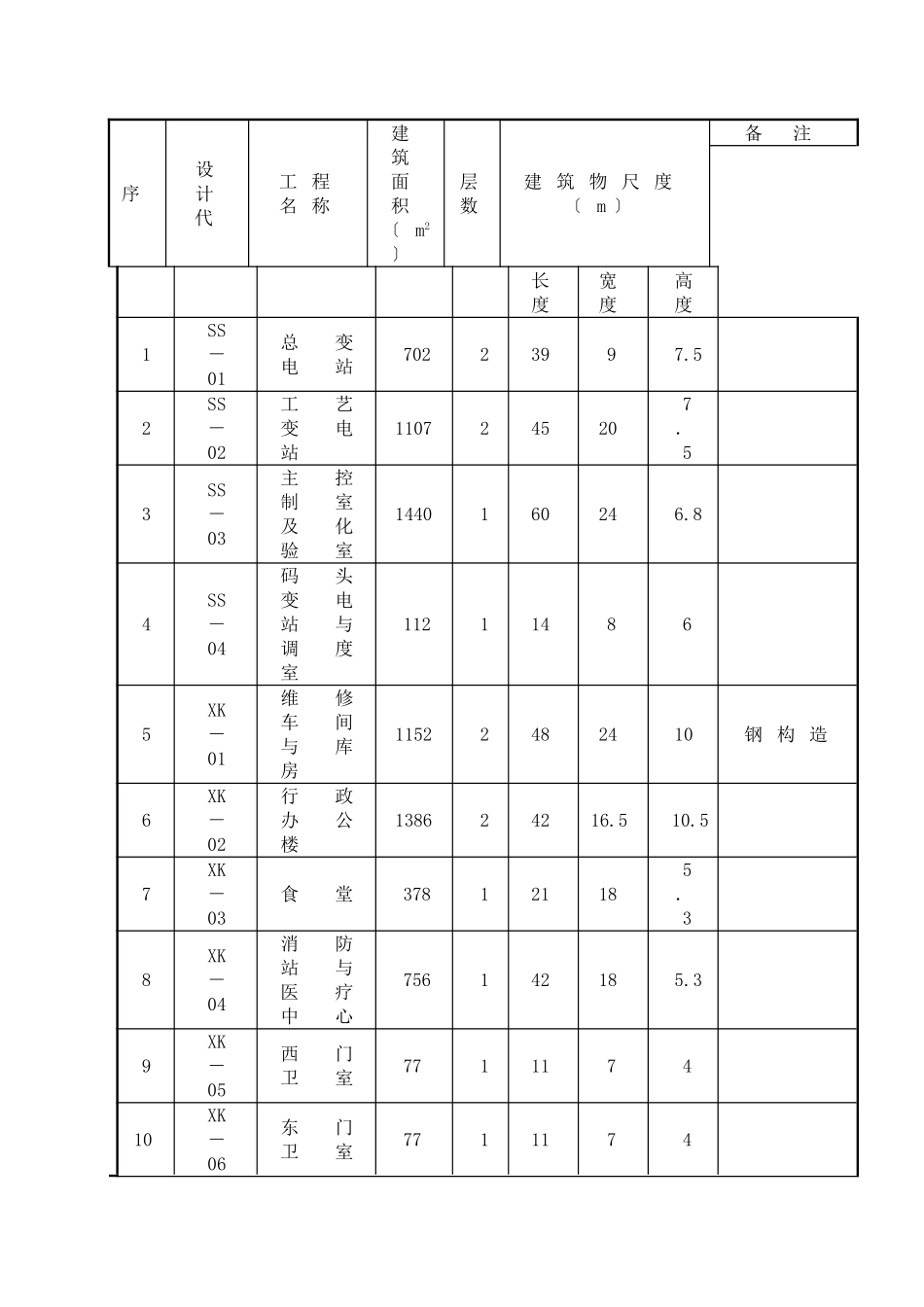

广东大鹏液化天然气接收站工程监理施行细那么(第WP5工作包)编写：王科军陈念来梁永波林乔华广东顺业监理广东大鹏液化天然气接收站工程监理部二○○四年十月三1工程工程概况1.1工程:深圳龙岗区大鹏镇下沙村海边1.2工程组成、规模WP5工作包为LNG接收站房屋建筑工程包括12个工程构造为框架钢筋砼构造及钢构造1－2层总建筑面积约8387m2其中：序设计代工程名称建筑面积〔m2〕层数建筑物尺度〔m〕备注长度宽度高度1SS－01总变电站70223997.52SS－02工艺变电站1107245207．53SS－03主控制室及化验室1440160246.84SS－04码头变电站与调度室112114865XK－01维修车间与库房11522482410钢构造6XK－02行政办公楼138624216.510.57XK－03食堂378121185．38XK－04消防站与医疗中心756142185.39XK－05西门卫室771117410XK－06东门卫室771117411XH－01化学品、油品仓庫750130255.15钢构造12BOG压缩机雨棚450130155.3钢构造1.3工程建筑/构造/给排水/强弱电/通风空调简介1.楼地面素土夯实其垫层下回填的压实系数不小于0.94〔GBJ201－83〕。地面的砼垫层当面积大于100M2时应按6＊6见方设置纵横方向的缩缝。楼地面面层分普通地面〔防滑地砖地面、水泥砂浆地面〕和工业地面〔活动地板、防静电环氧树脂自流地面、环氧树脂防滑地面、聚氨脂砂浆面层、耐磨防尘砼地面〕。2.门窗:门窗规格较多有实木门、钢门、防火门、钢丝网门、铝合金门窗为铝合金窗和防火钢窗。3.装饰:外装饰1:1:4混合砂浆底面二道刷丙烯耐候性弹性外墙涂料内墙粉刷1：1:6混合砂浆底涮丙烯酸内墙涂料及釉面砖墙面。4.屋面:水泥页岩陶粒找坡3最薄处30mm厚20mm厚1:3水泥砂浆渗入聚丙烯纤维找平2道1.5㎜厚合成高分子防水卷材。无纺布一层铺50㎜厚挤塑型聚苯乙烯保温板1：2.5水泥砂浆20厚保护层上面干铺50厚500＊500混凝土板粗砂填缝。钢构造为夹芯板屋面。5.地基与根底;除SS－02外其它工程均位于开挖区根底为钢筋混凝土根底混凝土设计强度：垫层为Cl5根底为C30构造柱和大梁为C30防潮层以下砖为MUlO实心砖M5水泥砂浆砌筑防潮层以上用MU10加气砼块。根底埋深-1.30m。根底标高在＋5.0〔绝对标高〕以下者㘬要求做根底防腐处理垫层采用沥青砼根底涮改性沥青防腐涂料。6.主体构造:一、二层梁、柱板混凝土强度等级为C30砖墙一般用MUlO加气砼块M5.0混合砂浆砌筑。7.室内给水采用UPVC给水承插粘接室外采用镀锌钢丝扣连接。8.室内消防采用镀锌钢丝扣连接室外消防采用GRE。9.排水:废水和污水室内采用UPVC排水室外雨水及污水为UPVC排水。10.电气工程:电源为380/220V供电室内电线暗敷采用阻燃型硬质塑料。11．空调工程：２编制根据１．已批准的监理规划２．与专业工程相关的３．设计４．技术资料５．施工组织设计３质量控制的内容1催促承建建立工程工程质量保证体系承建是工程详细施行者在工程开工前要求承建根据工程特点和质量要求建立质量保证体系有明确的质量理目的和质量理职责以及完善的质量理程序和认真编制好质量方案及质量检查方案〔ITP〕。2为了掌握工程情况获得良好的监理工作效果监理人员要充分熟悉图纸并对施工图进展审核发现问题及时向建立建议。同时参加设计技术交底与图纸会审会。3在施工前准备阶段要事先做好各工序工种的质量控制检查各工序工种的配合情况及相应的技术措施。审查承建编制的施工组织设计和技术措施选择最正确施工方案。催促承建对质量要求及设计技术要求的落实参加分项工程技术交底会对控制桩和水准点进展复核。4严格按检查和验收订购的设备、材料、成品和半成品的质量严禁无合格证或复试不合格的材料用于工程。5加强工序控制对关键部位关键工序实行重点监控进展中间检查和技术复核。6催促和检查承建严格按照施工、验收和设计图纸进展施工。7及时对各分项分布工程进展检查验收对符合规定的工程进展签认不合格工程承建返工直至合格必要时向业主建议发出停工指。8检查承建特种作业人员和技术性较强的带班人员的上岗操作证甚至按和操作规程进展抽查考核。４施工工艺过程的质量控制1定位放线和竖向控制。定位放线必须严格按规划红线和施工图纸对定位轴线进展复核轴线和竖向偏向必须每层复核每2~3层用外控和内控法〔用天顶法〕复...
