富氧喷煤技术VIP免费

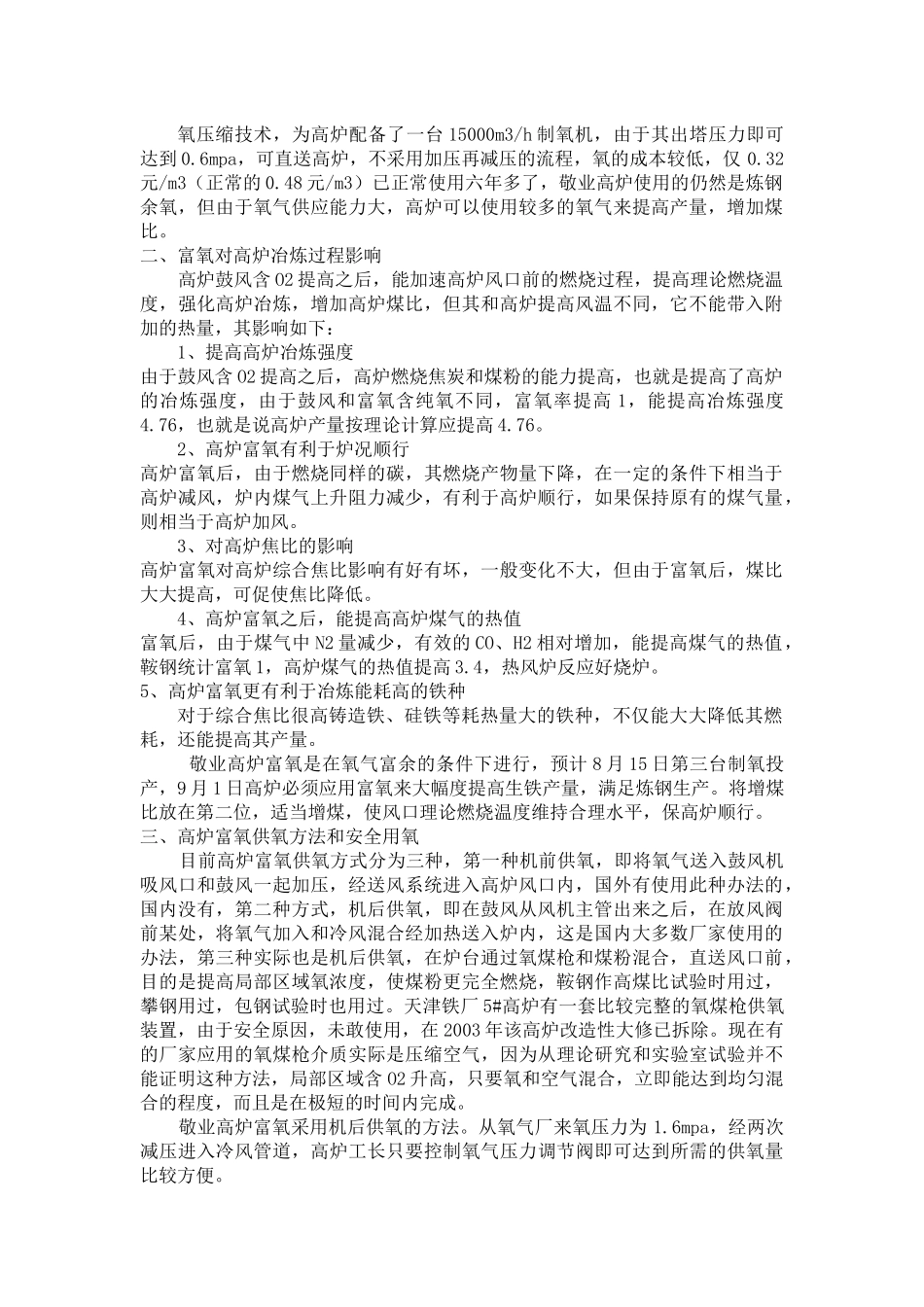

氧压缩技术，为高炉配备了一台15000m3/h制氧机，由于其出塔压力即可达到0.6mpa，可直送高炉，不采用加压再减压的流程，氧的成本较低，仅0.32元/m3（正常的0.48元/m3）已正常使用六年多了，敬业高炉使用的仍然是炼钢余氧，但由于氧气供应能力大，高炉可以使用较多的氧气来提高产量，增加煤比。二、富氧对高炉冶炼过程影响高炉鼓风含O2提高之后，能加速高炉风口前的燃烧过程，提高理论燃烧温度，强化高炉冶炼，增加高炉煤比，但其和高炉提高风温不同，它不能带入附加的热量，其影响如下：1、提高高炉冶炼强度由于鼓风含O2提高之后，高炉燃烧焦炭和煤粉的能力提高，也就是提高了高炉的冶炼强度，由于鼓风和富氧含纯氧不同，富氧率提高1，能提高冶炼强度4.76，也就是说高炉产量按理论计算应提高4.76。2、高炉富氧有利于炉况顺行高炉富氧后，由于燃烧同样的碳，其燃烧产物量下降，在一定的条件下相当于高炉减风，炉内煤气上升阻力减少，有利于高炉顺行，如果保持原有的煤气量，则相当于高炉加风。3、对高炉焦比的影响高炉富氧对高炉综合焦比影响有好有坏，一般变化不大，但由于富氧后，煤比大大提高，可促使焦比降低。4、高炉富氧之后，能提高高炉煤气的热值富氧后，由于煤气中N2量减少，有效的CO、H2相对增加，能提高煤气的热值，鞍钢统计富氧1，高炉煤气的热值提高3.4，热风炉反应好烧炉。5、高炉富氧更有利于冶炼能耗高的铁种对于综合焦比很高铸造铁、硅铁等耗热量大的铁种，不仅能大大降低其燃耗，还能提高其产量。敬业高炉富氧是在氧气富余的条件下进行，预计8月15日第三台制氧投产，9月1日高炉必须应用富氧来大幅度提高生铁产量，满足炼钢生产。将增煤比放在第二位，适当增煤，使风口理论燃烧温度维持合理水平，保高炉顺行。三、高炉富氧供氧方法和安全用氧目前高炉富氧供氧方式分为三种，第一种机前供氧，即将氧气送入鼓风机吸风口和鼓风一起加压，经送风系统进入高炉风口内，国外有使用此种办法的，国内没有，第二种方式，机后供氧，即在鼓风从风机主管出来之后，在放风阀前某处，将氧气加入和冷风混合经加热送入炉内，这是国内大多数厂家使用的办法，第三种实际也是机后供氧，在炉台通过氧煤枪和煤粉混合，直送风口前，目的是提高局部区域氧浓度，使煤粉更完全燃烧，鞍钢作高煤比试验时用过，攀钢用过，包钢试验时也用过。天津铁厂5#高炉有一套比较完整的氧煤枪供氧装置，由于安全原因，未敢使用，在2003年该高炉改造性大修已拆除。现在有的厂家应用的氧煤枪介质实际是压缩空气，因为从理论研究和实验室试验并不能证明这种方法，局部区域含O2升高，只要氧和空气混合，立即能达到均匀混合的程度，而且是在极短的时间内完成。敬业高炉富氧采用机后供氧的方法。从氧气厂来氧压力为1.6mpa，经两次减压进入冷风管道，高炉工长只要控制氧气压力调节阀即可达到所需的供氧量比较方便。高炉应用富氧冶炼一定要保证安全生产，国内高炉在应用富氧时造成过燃爆，导致人员伤亡，还有的厂在初次应用富氧时，由于氧气流量表不准，使实际供氧大大增加，而大量的烧坏高炉风口，它不是渣铁烧坏的，而是高温的气体将其熔蚀、烧坏的。应用氧气发生安全事故的原因，一者氧气本身就是强氧化剂，易燃易爆。二者使用不当，特别是送氧初期开启最后一道阀门，瞬间氧气流速极高，若管道内有残存的尘粒，铁锈片等杂物，也随氧气在管道内高速流动和管壁摩擦，产生火花，使氧气和金属铁迅速反应生成FeO，温度高，其为液体状态在管道内流动，使管壁变薄而爆裂，再引燃其他物质。因此，为防止事故氧气管道阀门必须干净，经过强度和严密性试验，脱脂和严格吹扫，不使管内有残留杂物。再者在开启氧气阀门前在管道内充N2，能减少阀门前后的压差，N2也能熄灭火源，等氧气阀门全开，氧气接通后关闭充N2阀门。用氧虽然危险，只要按操作规程正确使用，还是可以安全应用富氧和富氧喷吹煤粉技术的。高炉富氧喷煤学习材料（Ⅱ）敬业高炉富氧系统流程和操作注意事项敬业高炉鼓风富氧系统原由安钢设计院设计，从氧气厂出来的氧气压力为1.6mpa到炼铁区后经过一次减压到0.8mpa，再分配到各高炉区后，再减一次压，进入高炉冷风...
