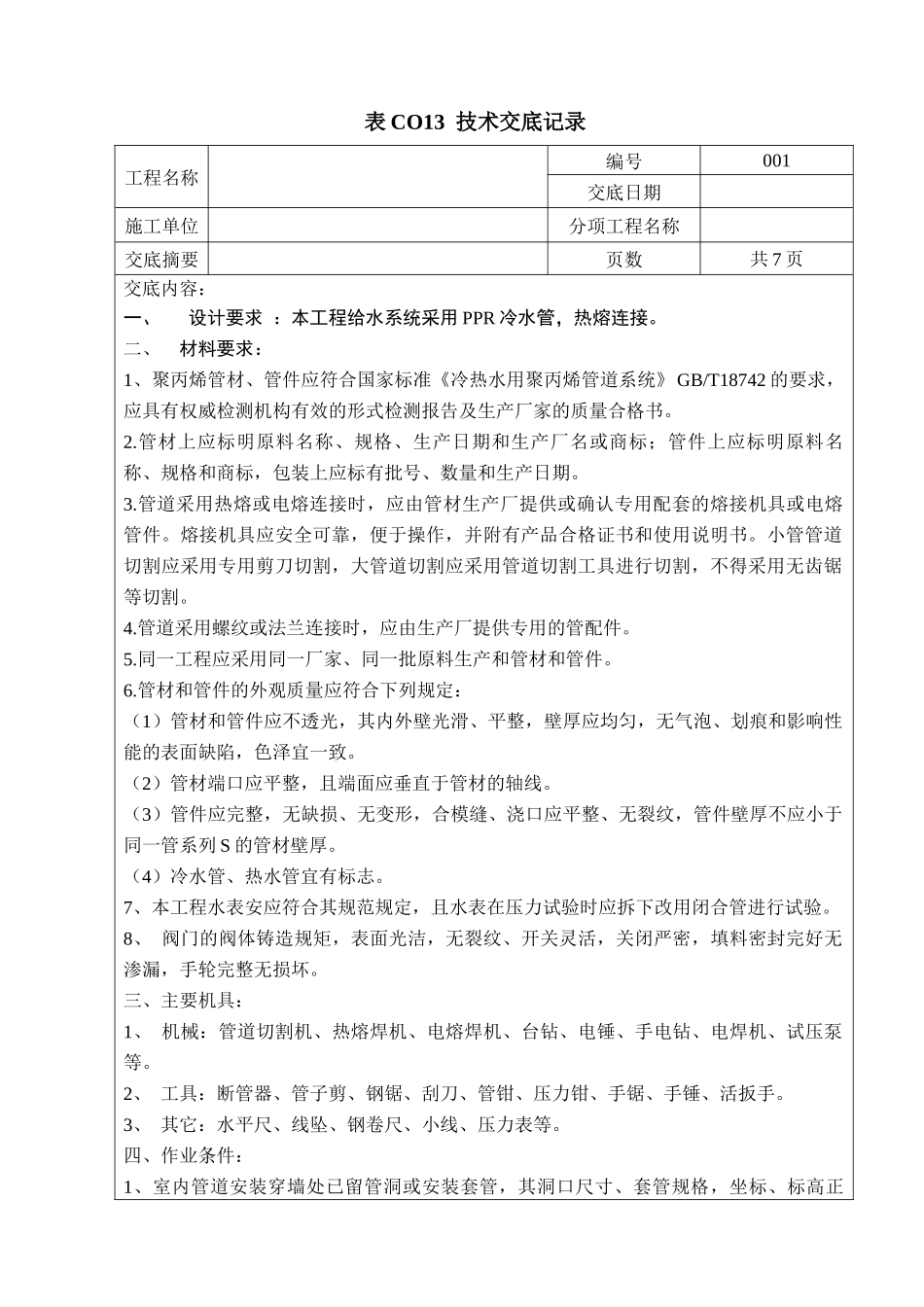

表CO13技术交底记录工程名称编号001交底日期施工单位分项工程名称交底摘要页数共7页交底内容：一、设计要求：本工程给水系统采用PPR冷水管，热熔连接。二、材料要求：1、聚丙烯管材、管件应符合国家标准《冷热水用聚丙烯管道系统》GB/T18742的要求，应具有权威检测机构有效的形式检测报告及生产厂家的质量合格书。2.管材上应标明原料名称、规格、生产日期和生产厂名或商标；管件上应标明原料名称、规格和商标，包装上应标有批号、数量和生产日期。3.管道采用热熔或电熔连接时，应由管材生产厂提供或确认专用配套的熔接机具或电熔管件。熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。小管管道切割应采用专用剪刀切割，大管道切割应采用管道切割工具进行切割，不得采用无齿锯等切割。4.管道采用螺纹或法兰连接时，应由生产厂提供专用的管配件。5.同一工程应采用同一厂家、同一批原料生产和管材和管件。6.管材和管件的外观质量应符合下列规定：（1）管材和管件应不透光，其内外壁光滑、平整，壁厚应均匀，无气泡、划痕和影响性能的表面缺陷，色泽宜一致。（2）管材端口应平整，且端面应垂直于管材的轴线。（3）管件应完整，无缺损、无变形，合模缝、浇口应平整、无裂纹，管件壁厚不应小于同一管系列S的管材壁厚。（4）冷水管、热水管宜有标志。7、本工程水表安应符合其规范规定，且水表在压力试验时应拆下改用闭合管进行试验。8、阀门的阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。三、主要机具：1、机械：管道切割机、热熔焊机、电熔焊机、台钻、电锤、手电钻、电焊机、试压泵等。2、工具：断管器、管子剪、钢锯、刮刀、管钳、压力钳、手锯、手锤、活扳手。3、其它：水平尺、线坠、钢卷尺、小线、压力表等。四、作业条件：1、室内管道安装穿墙处已留管洞或安装套管，其洞口尺寸、套管规格，坐标、标高正确。2、暗装管道应在地沟未盖盖板或天棚吊顶未封闭前进行安装，其型钢支架均应安装完毕并经复查符合安装条件。3、明装托、吊干管安装必须在安装层的结构顶板拆模完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件已安装牢固，位置正确。4、立管安装应在主体结构安装层拆模完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层应有明确的50CM线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并设防坠落措施。5、支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。四、操作工艺工艺流程：1、安装准备→定位、放线→量尺→绘制管道加工草图→预制加工→支、托、吊架安装→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。2、安装准备：（1）干管安装：室内给水干管应在结构顶层封顶后，天棚吊顶未封闭前安装，安装前应按图纸与现场实际对照，并与甲方外委单位碰头，确定无误、无碰车后方可施工。安装托架、卡架、安装应要求挂线、找坡。其型钢支架均应安装完毕并经复查符合安装条件。（2）明装托、吊干管安装必须在安装层的结构顶板拆模完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件已安装牢固，位置正确。（3）立管安装应在主体结构安装层拆模完成后管道井砌筑前进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层应有明确的50CM线，必须确定准确的地面标高后进行，立管安装必须在抹墙面后、抹地面前，若因施工要求在抹灰前施工其安装完成的管道应做好外部防灰、防尘措施。暗装竖井管道，应把竖井内的模板及杂物清除干净，并设防坠落措施。（4）支管安装应在墙体砌筑抹灰完毕，墙面未装修前进行（包括暗装支管）。其支管进入卫生间（或厨房）内墙1m第一个用水点后加设PPR球阀并设一个4分水龙头，以便装修时使用。（5）认真学习熟知图纸，根据土建给定的轴线、标高线按照立管坐标、立管外皮踞墙装饰面的30mm间距，测定地下室给水管道及立管甩头准确坐标，绘制加工草图，用尺量准引入管至干管、各立管之间管段尺寸，进入室内后的给水管与排水平行敷设，两管最小水平净距大于500MM，交叉时垂直净距大于等于150MM，给水管在上、排...
