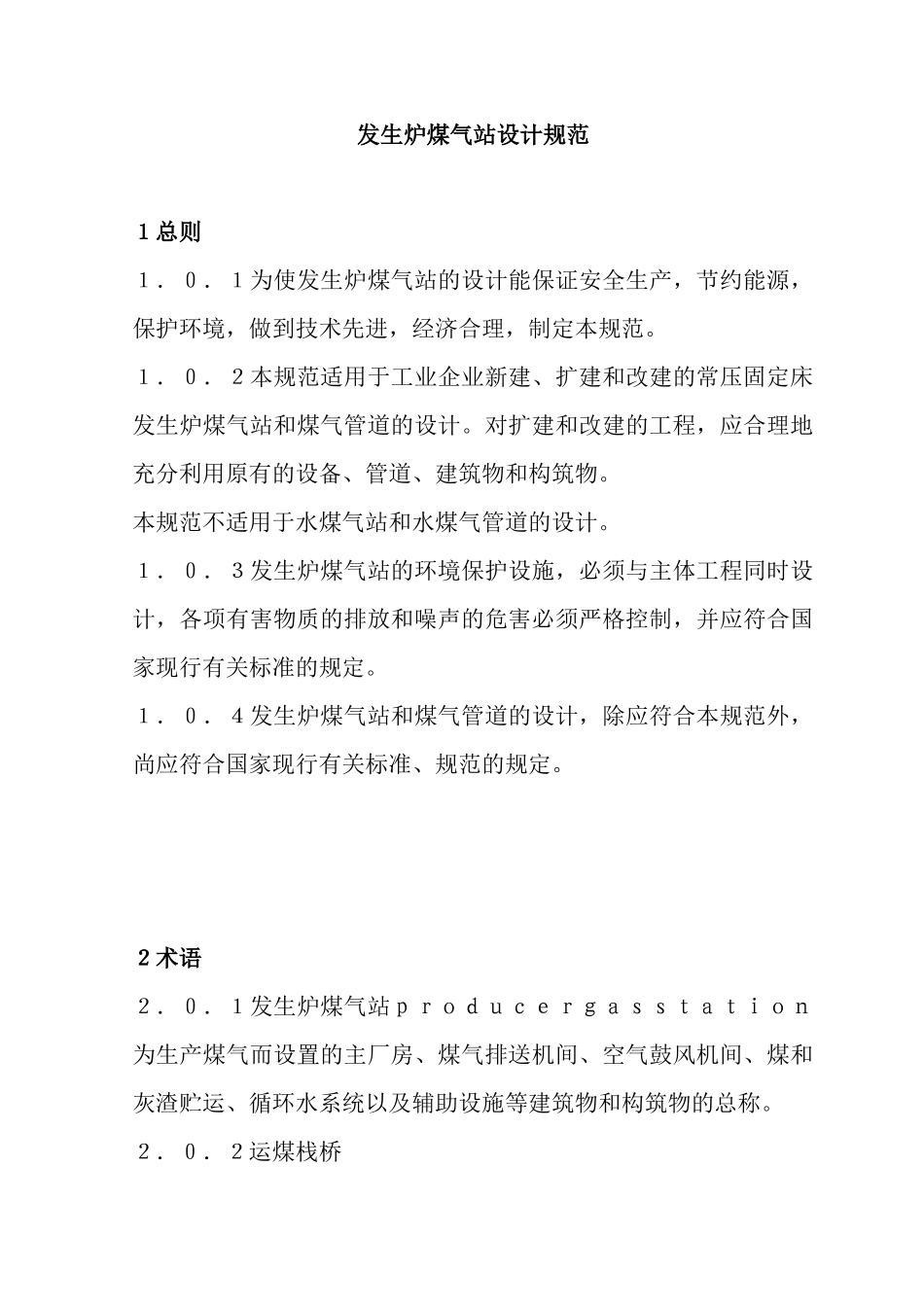

发生炉煤气站设计规范１总则１．０．１为使发生炉煤气站的设计能保证安全生产，节约能源，保护环境，做到技术先进，经济合理，制定本规范。１．０．２本规范适用于工业企业新建、扩建和改建的常压固定床发生炉煤气站和煤气管道的设计。对扩建和改建的工程，应合理地充分利用原有的设备、管道、建筑物和构筑物。本规范不适用于水煤气站和水煤气管道的设计。１．０．３发生炉煤气站的环境保护设施，必须与主体工程同时设计，各项有害物质的排放和噪声的危害必须严格控制，并应符合国家现行有关标准的规定。１．０．４发生炉煤气站和煤气管道的设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。２术语２．０．１发生炉煤气站ｐｒｏｄｕｃｅｒｇａｓｓｔａｔｉｏｎ为生产煤气而设置的主厂房、煤气排送机间、空气鼓风机间、煤和灰渣贮运、循环水系统以及辅助设施等建筑物和构筑物的总称。２．０．２运煤栈桥ｏｖｅｒｈｅａｄｂｒｉｄｇｅｆｏｒｃｏａｌｃｏｎｖｅｙｅｒ运输煤、焦炭或灰渣的胶带走廊。２．０．３破碎筛分间ｃｒａｓｈｅｒａｎｄｓｅｒｅｅｎｒｏｏｍ装有煤或焦炭的破碎设备或筛分设备的房间。２．０．４受煤斗ｃｏａｌｒｅｃｅｉｖｉｎｇｈｏｐｐｅｒ在煤场内或机械化运煤设备前的贮煤斗。２．０．５末煤ｐｕｌｖｅｒｉｚｅｄｃｏａｌ粒度为０-１３ｍｍ的煤。２．０．６机械化运输ｔｒａｎｓｐｏｒｔｂｙｃｏｎｖｅｙｅｒ胶带输送机、多斗提升机、刮板机和水力除灰渣等运输方式。２．０．７半机械化运输ｔｒａｎｓｐｏｒｔｂｙｓｉｍｐｌｅｍａｃｈｉｎｅ单轨电葫芦、单斗提升机、电动牵引小车、有轨手推矿车和简易运煤机械等运输方式。２．０．８磁选分离设施ｍａｇｎｅｔｉｃｓｅｐａｒａｔｏｒ在运煤系统上装磁选设备、悬吊式磁铁分离器、电磁胶带轮。２．０．９小型煤气站ｓｍａｌｌｔｙｐｅｓｔａｔｉｏｎ在标准状态下，煤气设计产量小于或等于６０００ｍ３燉ｈ的煤气站。２．０．１０中型煤气站ｍｅｄｉｕｍｔｙｐｅｇａｓｓｔａｔｉｏｎ在标准状态下，煤气设计产量介于６０００ｍ３燉ｈ小型煤气站和５００００ｍ３燉ｈ大型煤气站之间的煤气站。２．０．１１大型煤气站ｌａｒｇｅｔｙｐｅｇａｓｓｔａｔｉｏｎ在标准状态下，煤气设计产量大于或等于５００００ｍ３燉ｈ的煤气站。２．０．１２一般通道ｃｏｍｍｏｎｐａｓｓａｇｅ室内操作和检查经常来往通过的地方。２．０．１３主要通道ｍａｉｎｐａｓｓａｇｅ设备安装和检修运输用的室内干道。２．０．１４搅捧ｒｏｔａｒｙｒａｋｅ搅松煤气发生炉炉内煤层的装置。２．０．１５煤气净化设备ｅｑｕｉｐｍｅｎｔｆｏｒｇａｓｐｕｒｉｆｉｃａｔｉｏｎ竖管、旋风除尘器、电气滤清器、洗涤塔、间接冷却器、除滴器等的总称。２．０．１６电气滤清器ｅｌｅｃｔｒｏｓｔａｔｉｃｐｒｅｃｉｐｉｔａｔｏｒ湿式电气除尘器、电除焦油器、静电除尘器的总称。２．０．１７除滴器ｗａｔｅｒｋｎｏｃｋｏｕｔ去除煤气中的水滴的设备。２．０．１８钟罩阀ｂｅｌｌｔｙｐｅｖａｌｖｅ煤气发生炉出口放散煤气或烟气的装置。２．０．１９止逆阀ｎｏｎ－ｒｅｔｕｒｎｖａｌｖｅ防止煤气发生炉内煤气向空气管内倒流的装置。２．０．２０爆破阀ｅｘｐｌｏｓｉｏｎｖａｌｖｅ煤气爆炸时阀内膜片破裂泄压后，阀盖由于重锤的作用，自动闭上，能起安全作用的阀。２．０．２１自然吸风装置ｄｒａｆｔｖｅｎｔｉｌａｔｉｏｎｅｑｕｉｐｍｅｎｔ供煤气发生炉压火时自然通风的设备。２．０．２２排水器ｗａｔｅｒｓｅａｌｅｑｕｉｐｍｅｎｔ排除煤气管道内冷凝水的设备。２．０．２３煤气管伸缩器ｆｌｅｘｉｂｌｅｓｅｃｔｉｏｎｏｆｇａｓｐｉｐｅ煤气管道上热膨胀补偿用的装置。２．０．２４盲板ｂｌａｎｋｉｎｇｐｌａｔｅ煤气设备或管道的法兰间用于临时隔断的堵板。２．０．２５撑铁ｓｉｄｅｓｈｏｒｉｎｇ设在煤气设备或管道的法兰前后，用于装卸盲板、盲板垫圈的支撑。３煤种选择３．０．１发生炉煤气站（以下简称煤气站）初步设计前应选择和确定气化的煤种，施工图设计前，应取得供煤协议；供煤协议的内容应包括煤种、...
