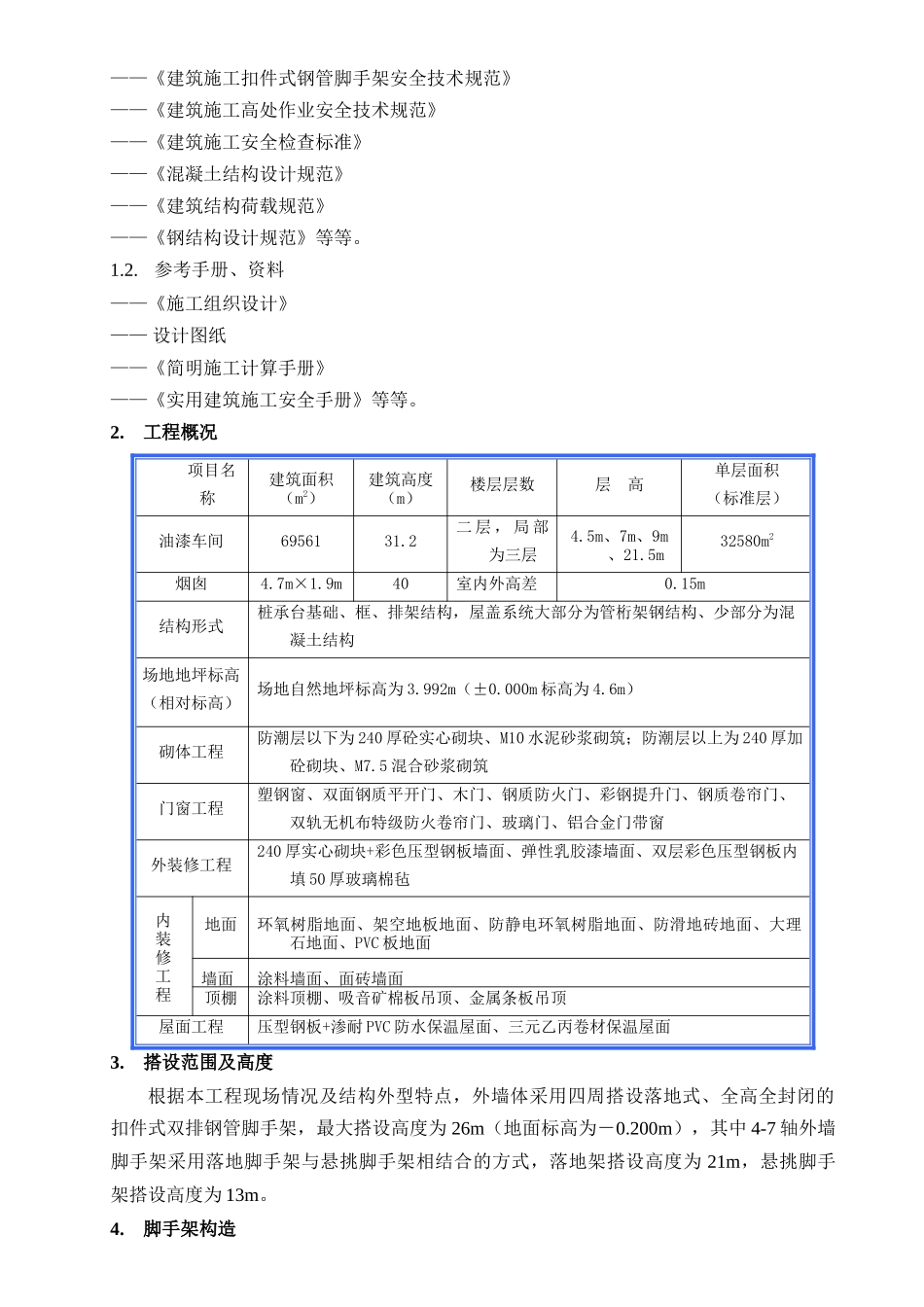

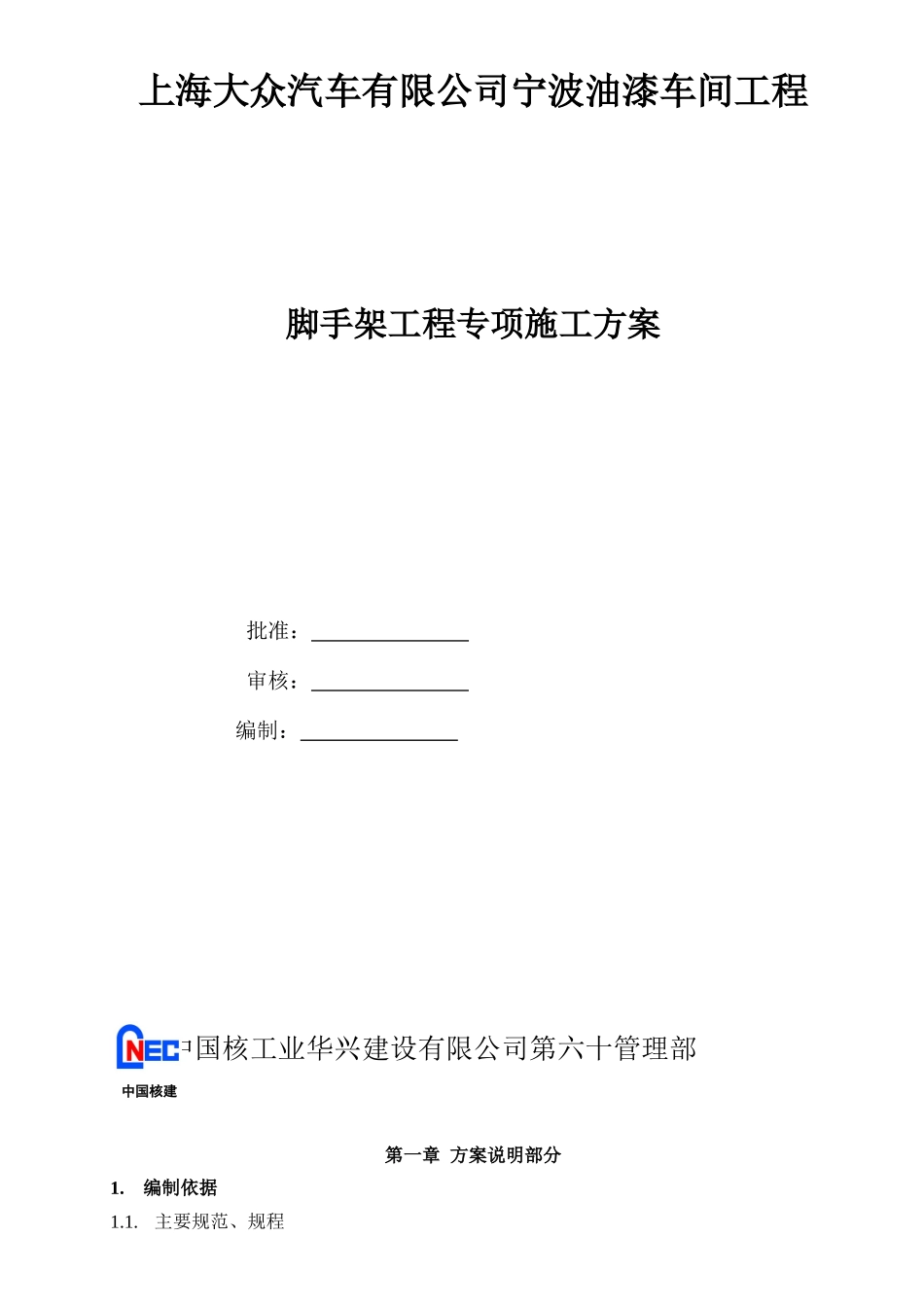

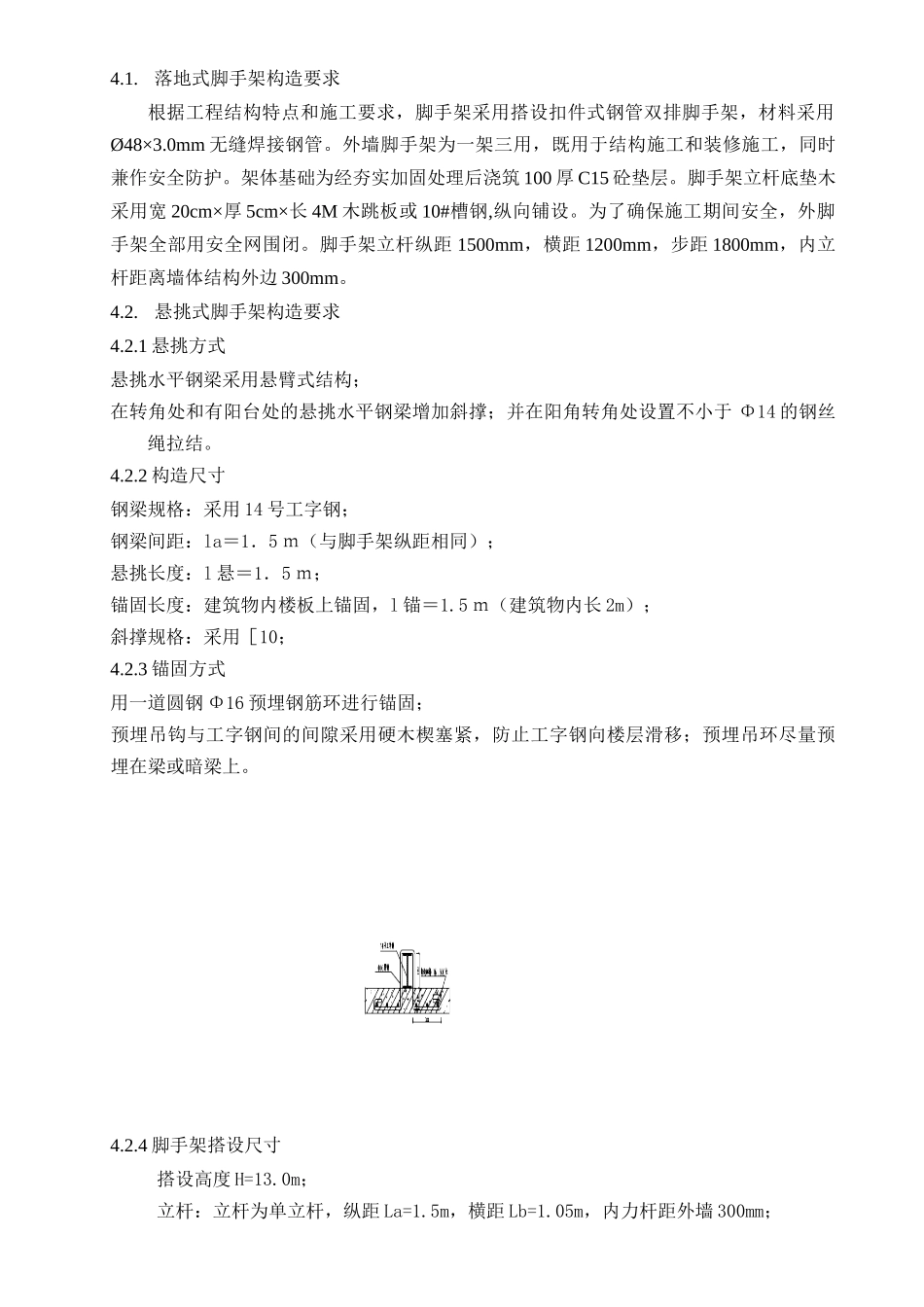

上海大众汽车有限公司宁波油漆车间工程脚手架工程专项施工方案批准：审核：编制：中国核工业华兴建设有限公司第六十管理部第一章方案说明部分1.编制依据1.1.主要规范、规程中国核建——《建筑施工扣件式钢管脚手架安全技术规范》——《建筑施工高处作业安全技术规范》——《建筑施工安全检查标准》——《混凝土结构设计规范》——《建筑结构荷载规范》——《钢结构设计规范》等等。1.2.参考手册、资料——《施工组织设计》——设计图纸——《简明施工计算手册》——《实用建筑施工安全手册》等等。2.工程概况项目名称建筑面积（m2）建筑高度（m）楼层层数层高单层面积（标准层）油漆车间6956131.2二层，局部为三层4.5m、7m、9m、21.5m32580m2烟囱4.7m×1.9m40室内外高差0.15m结构形式桩承台基础、框、排架结构，屋盖系统大部分为管桁架钢结构、少部分为混凝土结构场地地坪标高（相对标高）场地自然地坪标高为3.992m（±0.000m标高为4.6m）砌体工程防潮层以下为240厚砼实心砌块、M10水泥砂浆砌筑；防潮层以上为240厚加砼砌块、M7.5混合砂浆砌筑门窗工程塑钢窗、双面钢质平开门、木门、钢质防火门、彩钢提升门、钢质卷帘门、双轨无机布特级防火卷帘门、玻璃门、铝合金门带窗外装修工程240厚实心砌块+彩色压型钢板墙面、弹性乳胶漆墙面、双层彩色压型钢板内填50厚玻璃棉毡内装修工程地面环氧树脂地面、架空地板地面、防静电环氧树脂地面、防滑地砖地面、大理石地面、PVC板地面墙面涂料墙面、面砖墙面顶棚涂料顶棚、吸音矿棉板吊顶、金属条板吊顶屋面工程压型钢板+渗耐PVC防水保温屋面、三元乙丙卷材保温屋面3.搭设范围及高度根据本工程现场情况及结构外型特点，外墙体采用四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，最大搭设高度为26m（地面标高为－0.200m），其中4-7轴外墙脚手架采用落地脚手架与悬挑脚手架相结合的方式，落地架搭设高度为21m，悬挑脚手架搭设高度为13m。4.脚手架构造4.1.落地式脚手架构造要求根据工程结构特点和施工要求，脚手架采用搭设扣件式钢管双排脚手架，材料采用Ø48×3.0mm无缝焊接钢管。外墙脚手架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。架体基础为经夯实加固处理后浇筑100厚C15砼垫层。脚手架立杆底垫木采用宽20cm×厚5cm×长4M木跳板或10#槽钢,纵向铺设。为了确保施工期间安全，外脚手架全部用安全网围闭。脚手架立杆纵距1500mm，横距1200mm，步距1800mm，内立杆距离墙体结构外边300mm。4.2.悬挑式脚手架构造要求4.2.1悬挑方式悬挑水平钢梁采用悬臂式结构；在转角处和有阳台处的悬挑水平钢梁增加斜撑；并在阳角转角处设置不小于Φ14的钢丝绳拉结。4.2.2构造尺寸钢梁规格：采用14号工字钢；钢梁间距：la＝1．5ｍ（与脚手架纵距相同）；悬挑长度：l悬＝1．5ｍ；锚固长度：建筑物内楼板上锚固，l锚＝1.5ｍ（建筑物内长2m）；斜撑规格：采用［10；4.2.3锚固方式用一道圆钢Φ16预埋钢筋环进行锚固；预埋吊钩与工字钢间的间隙采用硬木楔塞紧，防止工字钢向楼层滑移；预埋吊环尽量预埋在梁或暗梁上。4.2.4脚手架搭设尺寸搭设高度H=13.0m；立杆：立杆为单立杆，纵距La=1.5m，横距Lb=1.05m，内力杆距外墙300mm；步距：h=1.8m;拉结点：用2步3跨。4.2.5型钢的布置与安装挑架搭设前，认真熟悉挑架型钢布置图，然后根据型钢的具体位置，在楼面上埋设卡环，卡环在楼板底筋铺设前埋设，底筋位于卡环上部并且卡环与板筋点焊固定。挑架搭设时，采用水平仪控制挑架型钢的水平度。安装型钢时，将型钢与卡环焊接固定。用10cm长二级25的钢筋焊接在工字钢脚手架立杆下部。5.施工准备5.1.材料要求钢管采用Φ48×3.0的焊接钢管，经过防腐处理方可进行使用。立杆与立杆之间、横杆与横杆之间的扣件采用对接扣件连接；立杆与水平杆之间采用直角扣件连接；剪刀撑、斜杆与其他各杆件连接用周旋扣件。竹脚手板使用成品竹笆片，竹笆片尺寸1500×900，竹笆片质量合格，孔径应紧密结合。密目式安全网质量、水平安全网应符合相关的检验标准，且必须有足够的强度和耐腐蚀性，防火性。5.2.操作人员要求外脚手架施工现场负责人：1名，负责专人指挥统一安排。外脚...
