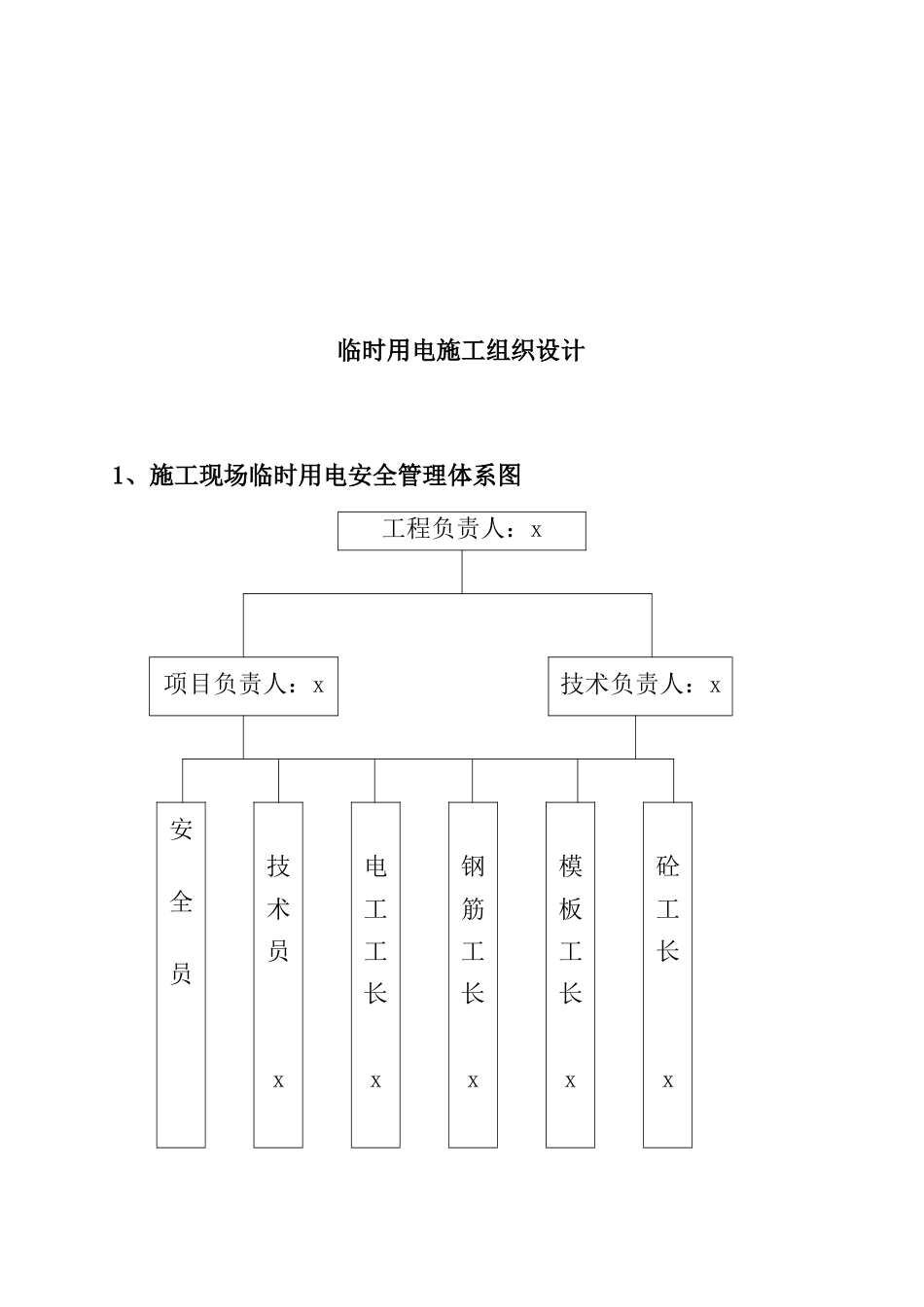

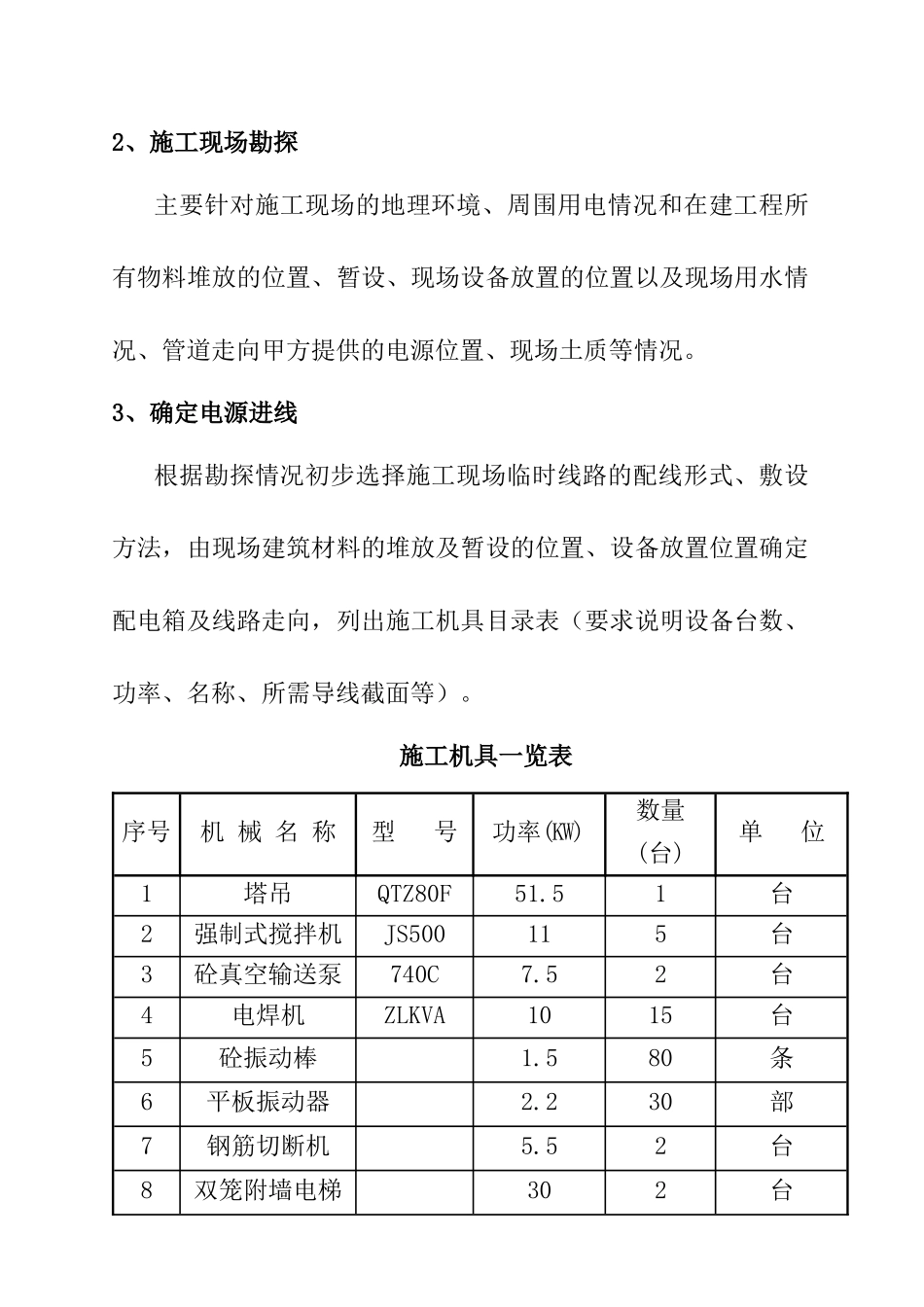

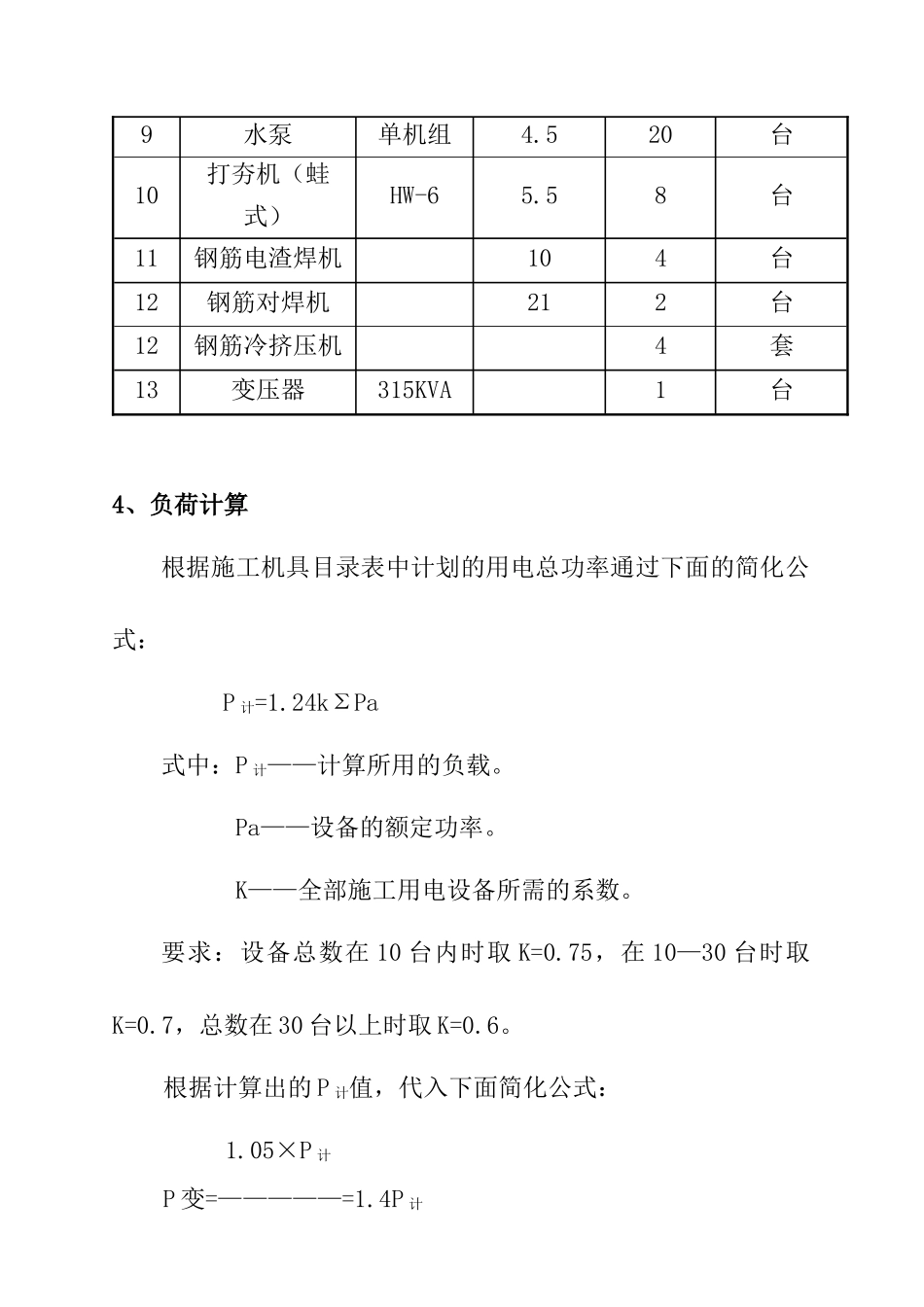

临时用电施工组织设计1、施工现场临时用电安全管理体系图工程负责人：x项目负责人：x技术负责人：x安全员技术员x电工工长x钢筋工长x模板工长x砼工长x2、施工现场勘探主要针对施工现场的地理环境、周围用电情况和在建工程所有物料堆放的位置、暂设、现场设备放置的位置以及现场用水情况、管道走向甲方提供的电源位置、现场土质等情况。3、确定电源进线根据勘探情况初步选择施工现场临时线路的配线形式、敷设方法，由现场建筑材料的堆放及暂设的位置、设备放置位置确定配电箱及线路走向，列出施工机具目录表（要求说明设备台数、功率、名称、所需导线截面等）。施工机具一览表序号机械名称型号功率(KW)数量(台)单位1塔吊QTZ80F51.51台2强制式搅拌机JS500115台3砼真空输送泵740C7.52台4电焊机ZLKVA1015台5砼振动棒1.580条6平板振动器2.230部7钢筋切断机5.52台8双笼附墙电梯302台9水泵单机组4.520台10打夯机（蛙式）HW-65.58台11钢筋电渣焊机104台12钢筋对焊机212台12钢筋冷挤压机4套13变压器315KVA1台4、负荷计算根据施工机具目录表中计划的用电总功率通过下面的简化公式：P计=1.24kΣPa式中：P计——计算所用的负载。Pa——设备的额定功率。K——全部施工用电设备所需的系数。要求：设备总数在10台内时取K=0.75，在10—30台时取K=0.7，总数在30台以上时取K=0.6。根据计算出的P计值，代入下面简化公式：1.05×P计P变=—————=1.4P计cosφP变——所需变压器的容量（KVA）1.05——功率损失系数cosφ——用电设备功率因子，一般建筑工地取cosφ=0.75根据计算出来的数值，查后面的附录表一，即可选定所需变压器的型号或判别甲方提供的变压器是否符合现场用电设备的要求。负荷计算如下根据已知施工现场用电设备一览表，对该工程临时用电负荷计算如下：4．1首先对不同设备根据他们的暂载率的不同进行容量换算。①塔吊：查表暂载率JC=15%，本塔吊名牌功率为Pe′=15+3.3+2.4+1.5=22.2KW∴根据已知条件每台塔吊容量换算为：Pc=2Pc√JC=2×22.2×√0.15=17.2KW②对焊机：查表暂载率：JC=20%，cos=0.5∴根据已知Se′=75KVA容量换算为：Pex=Se′√JC×cos=75×√0.2×0.5=16.77KW又 本工程弧焊机容量已超过总容量15%∴Pe′=√3Pex=√3×16.77=29KW③直流弧焊机查表暂载率JC=65%，已知单台容量为Pe′=10KW，共2台。Pe=2Pe√JC=2×10×√0.65=16.12KW4．2按不同施工现场相同设备之间不同需要系数Kx为一组查比取Kx=0.3cos=0.6tg=1.334．2．1根据已知条件：塔吊为17.2KW，卷扬机（7.5×2）=15KWP=KxΣPe=0.3×(1.72+15)=9.66KWQ=Ptg=9.66×1.33=12.84KVAR4．2．2弧焊机械设备为一组（对焊机、直流焊机）为一组查表取KX=保0.45cos=0.5tg=1.73根据已知条件，对焊机P=16.77KW,直流焊机P=16.2KWP=KxΣPe=0.45×(16.77+16.2)=14.8KWQ=Ptg=14.88×1.73=25.6KVAR4．2．3拌合机共3台为一组查表取KX=0.7cos=0.68tg=1.08根据已知条件YJ132C-4共2台，Pe=5.5×2=11KWZC350共1台，Pe=5.5×2=20KWP=KxΣPe=0.7×(11+20)=21.7KWQ=Ptg=1.08×21.7=23.44KVAR4．2．4常用电气设备合并共为一组（包括电锯、钢筋场地电气设备、震动器等等）查表取KX=0.7cos=0.7×tg=1.02根据已知上述电气设备容量：P=KxΣPe=0.7×(3+4+4+3+1.5+4.4+4.4)=17KWQ=Ptg=17×1.02=17.35KVAR4．3通过上述计算结果，取KX=0.7可算出施工现场负荷容量为：P=KxΣPe=0.7×(9.66+14.8+21.7+17)=44.2KWQ=KxΣQ=0.7×(12.8+25.6+23.4+17.35)=55.4KVARS=√P2+Q2=√44.22+55.42=70.9KVA4．4施工现场照明负荷计算取Kx=0.1S=KxS=0.1×70.9=7.1KVA4．5变压器损耗ΔPB取ΔKP=0.02,ΔQB取ΔKQ=00.08ΔPB=ΔKP(SJ1+SJ2)=0.02×(70.9+7.1)=1.56KVAΔQB=ΔKQ(SJ1+SJ2)=0.08×(70.9+7.1)=6.24KVAΔSR=√ΔP2R+ΔQ2R=√1.562+6.242=6.4KVA4．6考虑施工现场留有不可预见的余量Kx=0.2SJ=Kx(SJ1+SJ2+ΔSR)=0.2×(70.9+7.1+6.4)=16.9KVA4．7汇总以上计算结果，该施工现场实际需要负荷容量为：S=SJ1+SJ2+ΔSR+SJ=70.9+7.1+6.4+16.9=101.3KVA验算结果选用315KVA变压器即可。施工现场供配电导线动面计算凡施工现场临时用电、供电线路导线的选择必须满足以下三个要求：①容...
