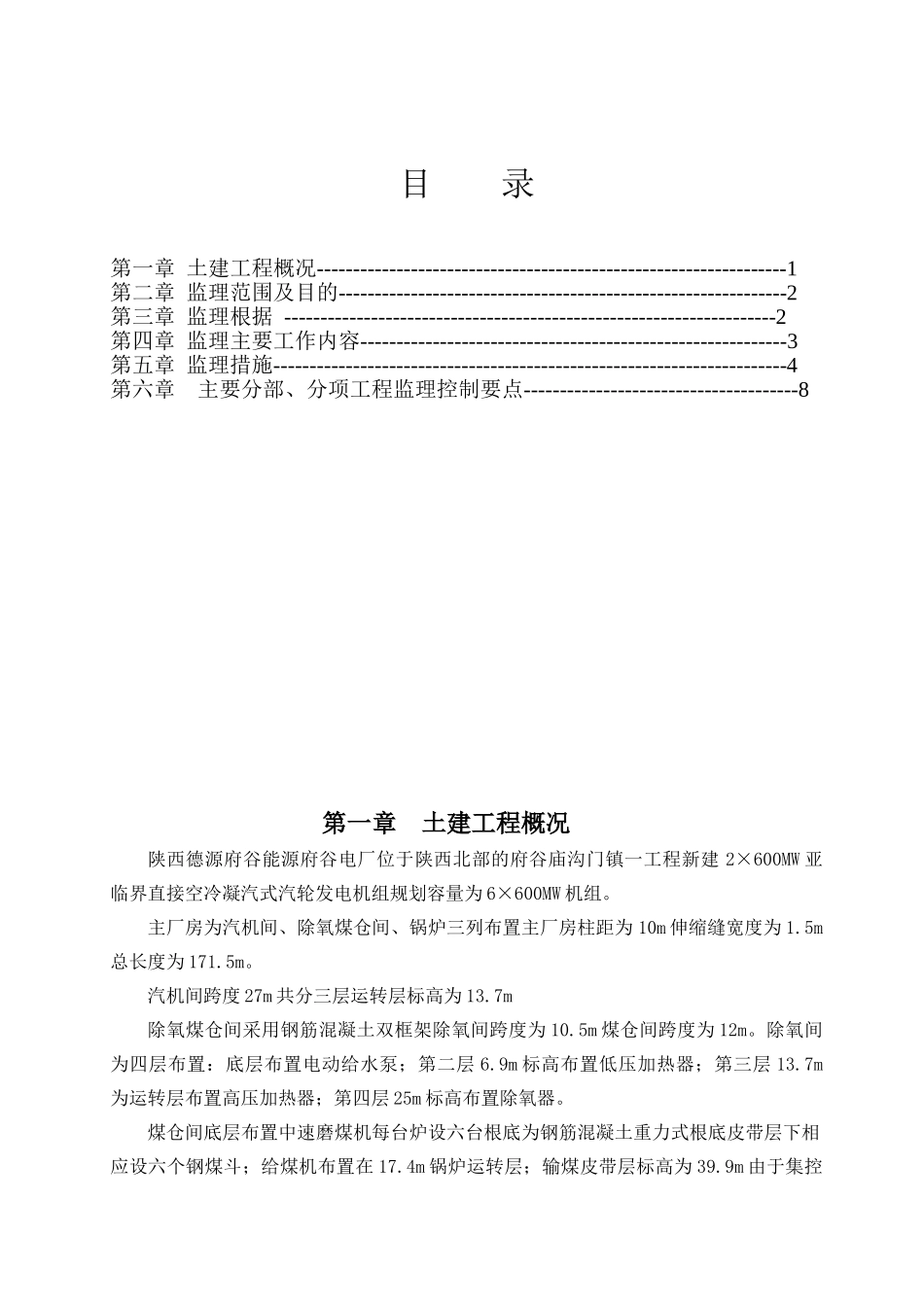

目录第一章土建工程概况-----------------------------------------------------------------1第二章监理范围及目的--------------------------------------------------------------2第三章监理根据--------------------------------------------------------------------2第四章监理主要工作内容-----------------------------------------------------------3第五章监理措施-----------------------------------------------------------------------4第六章主要分部、分项工程监理控制要点--------------------------------------8第一章土建工程概况陕西德源府谷能源府谷电厂位于陕西北部的府谷庙沟门镇一工程新建2×600MW亚临界直接空冷凝汽式汽轮发电机组规划容量为6×600MW机组。主厂房为汽机间、除氧煤仓间、锅炉三列布置主厂房柱距为10m伸缩缝宽度为1.5m总长度为171.5m。汽机间跨度27m共分三层运转层标高为13.7m除氧煤仓间采用钢筋混凝土双框架除氧间跨度为10.5m煤仓间跨度为12m。除氧间为四层布置：底层布置电动给水泵；第二层6.9m标高布置低压加热器；第三层13.7m为运转层布置高压加热器；第四层25m标高布置除氧器。煤仓间底层布置中速磨煤机每台炉设六台根底为钢筋混凝土重力式根底皮带层下相应设六个钢煤斗；给煤机布置在17.4m锅炉运转层；输煤皮带层标高为39.9m由于集控楼伸入煤仓间煤仓间分为两部分为此在皮带层设跨度为31.5m的输煤栈桥。锅炉采用岛式布置设紧身封闭根底为钢筋混凝土台阶式上部是钢构造在17.5m设钢筋混凝土平台。汽机房外侧布置空冷岛采用钢筋混凝土空心柱与钢桁架组成的空间构造体系平台承重构造由空间穿插钢桁架组成。两台机组共用一个集控楼布置在两台锅炉中间为六层现浇钢筋混凝土框架构造。烟囱为两炉共用高度210m为单砖内筒套筒式烟囱出口直径9.5m。输煤栈桥采用钢桁架、钢支柱〔或钢筋混凝土柱〕构造楼面采用压型钢板为底模现浇钢筋混凝土板两侧用双层压型钢板中间夹玻璃丝棉封闭屋面为保温复合压型钢板。其它附属建、构筑物包括送风机室、电除尘根底、引风机室、烟道、脱硫岛、除灰综合楼、干灰库、气化风机房、高效浓缩池、除灰汽车库、机力通风冷却塔、燃油泵房、锅炉补给水处理室及化验楼、制氢站、输煤综合楼、输煤转运站、斗轮机根底、机组排水槽、空压机室、灰场灰坝及灰场理站、办公楼、综合楼。电气系统主要有配电室、变压器根底及配电装置构支架。本工程地处黄土高原梁峁区场平土石方梁很大厂区覆盖第四系湿陷性黄土下伏砂岩设计主要采用砂砾石换填、钻孔灌注桩两种进展地基处理。第二章监理范围及目的一、监理范围：陕西德源府谷能源府谷电厂进展的全部工程建立工作〔不包括厂外公路〕包括设计、施工、调试、开工验收直至试消费完毕等全过程的监理工作。二、监理目的：通过现场监理人员的努力工作并与业主、各承包商的亲配合使该工程建立实现合同规定的预目的如下：1、质量控制目的：分项工程合格率100工程优良率≥95,实现本工程达标投产中对土建工程的要求规定。2、控制目的：土建监理范围内工程工程控制在工程概算内。3、进度控制目的：4、平安目的：杜绝重大伤亡事故、消灭重大机械、火灾事故和其他。第三章监理根据一、山东诚信工程建立监理与业主签订的建立监理合同以及业主与设计、施工、设备供给商签订的合同。二、本工程工程监理规划。三、业主提供的施工图纸、计算书及有关资料〔包括设计技术说明、样本、变更单等〕。四、本工程有关的现行设计、施工技术、及有关规定〔包括验收技术及质量验评〕。五、、地方和行业有关的工程平安文明施工规定。六、、地方和行业有关工程建立监理规定。七、主部门颁发的有关技术理。--八、有关制造厂提供的图纸、说明书及有关技术资料。第四章监理主要工作内容一、施工阶段前工作1、审核施工图纸是否与初设审批相吻合是否符合现行的有关规程、的要求。2、审查采用原始资料是否正确包括水文、气象、地质、等方面的资料必要时抽查工艺和厂家的资料。3、设计方案、构造形式、材料选用符合电厂平安运行要求符合和行业。4、设计内容完好深度符合要求各专业会签完善各级审查齐全符合理程序规...
