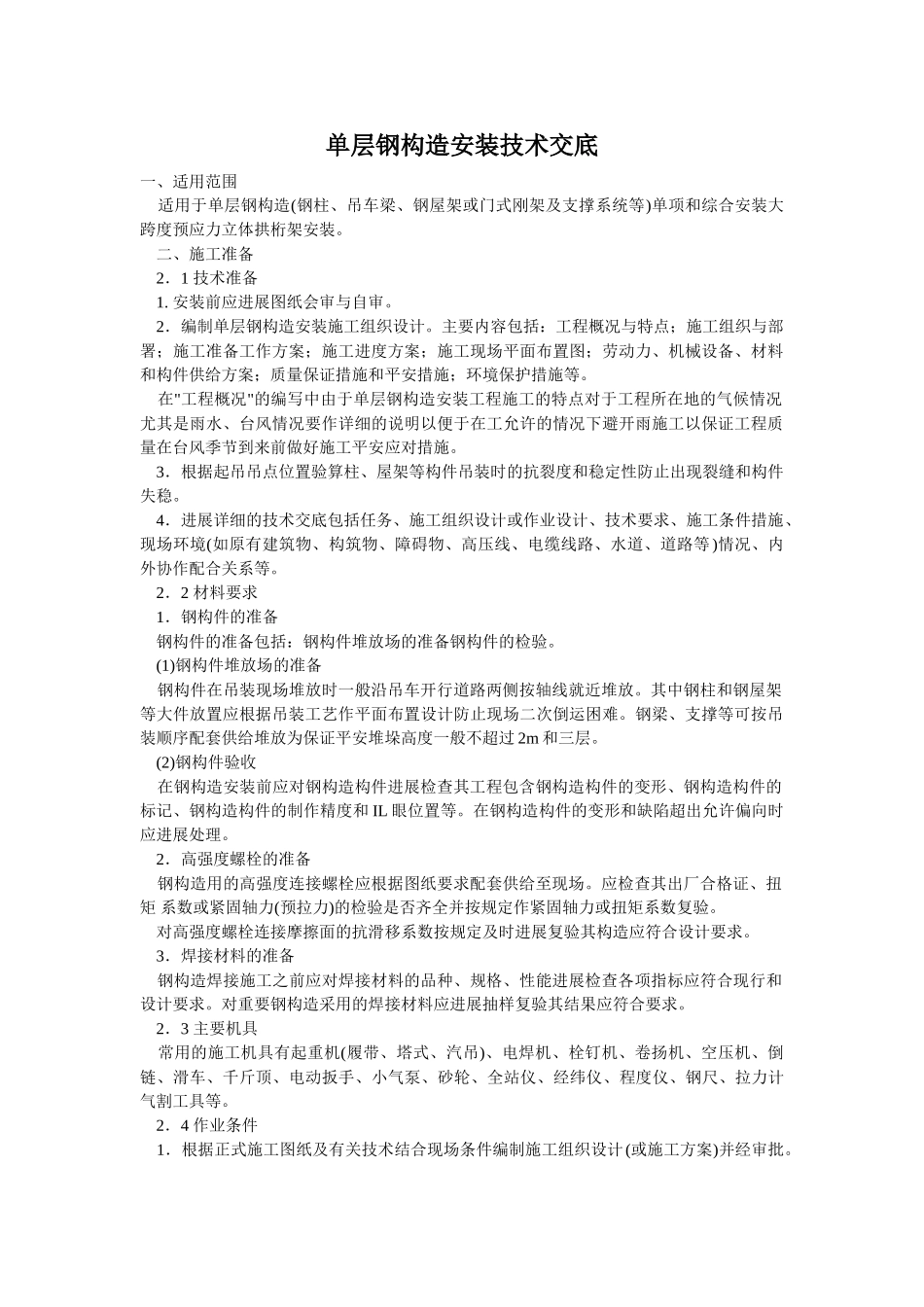

单层钢构造安装技术交底一、适用范围适用于单层钢构造(钢柱、吊车梁、钢屋架或门式刚架及支撑系统等)单项和综合安装大跨度预应力立体拱桁架安装。二、施工准备2．1技术准备1.安装前应进展图纸会审与自审。2．编制单层钢构造安装施工组织设计。主要内容包括：工程概况与特点；施工组织与部署；施工准备工作方案；施工进度方案；施工现场平面布置图；劳动力、机械设备、材料和构件供给方案；质量保证措施和平安措施；环境保护措施等。在"工程概况"的编写中由于单层钢构造安装工程施工的特点对于工程所在地的气候情况尤其是雨水、台风情况要作详细的说明以便于在工允许的情况下避开雨施工以保证工程质量在台风季节到来前做好施工平安应对措施。3．根据起吊吊点位置验算柱、屋架等构件吊装时的抗裂度和稳定性防止出现裂缝和构件失稳。4．进展详细的技术交底包括任务、施工组织设计或作业设计、技术要求、施工条件措施、现场环境(如原有建筑物、构筑物、障碍物、高压线、电缆线路、水道、道路等)情况、内外协作配合关系等。2．2材料要求1．钢构件的准备钢构件的准备包括：钢构件堆放场的准备钢构件的检验。(1)钢构件堆放场的准备钢构件在吊装现场堆放时一般沿吊车开行道路两侧按轴线就近堆放。其中钢柱和钢屋架等大件放置应根据吊装工艺作平面布置设计防止现场二次倒运困难。钢梁、支撑等可按吊装顺序配套供给堆放为保证平安堆垛高度一般不超过2m和三层。(2)钢构件验收在钢构造安装前应对钢构造构件进展检查其工程包含钢构造构件的变形、钢构造构件的标记、钢构造构件的制作精度和IL眼位置等。在钢构造构件的变形和缺陷超出允许偏向时应进展处理。2．高强度螺栓的准备钢构造用的高强度连接螺栓应根据图纸要求配套供给至现场。应检查其出厂合格证、扭矩系数或紧固轴力(预拉力)的检验是否齐全并按规定作紧固轴力或扭矩系数复验。对高强度螺栓连接摩擦面的抗滑移系数按规定及时进展复验其构造应符合设计要求。3．焊接材料的准备钢构造焊接施工之前应对焊接材料的品种、规格、性能进展检查各项指标应符合现行和设计要求。对重要钢构造采用的焊接材料应进展抽样复验其结果应符合要求。2．3主要机具常用的施工机具有起重机(履带、塔式、汽吊)、电焊机、栓钉机、卷扬机、空压机、倒链、滑车、千斤顶、电动扳手、小气泵、砂轮、全站仪、经纬仪、程度仪、钢尺、拉力计气割工具等。2．4作业条件1．根据正式施工图纸及有关技术结合现场条件编制施工组织设计(或施工方案)并经审批。2．对使用的各种测量仪器及钢尺进展计量检查复验。3．根据土建提供的纵横轴线和水准点进展验线交接完毕。4．安装前应按照构件表核对进场的构件查验质量证明书和设计更改；工厂预装的大型构件在现场组装时应根据预组装的合格记录进展；构件交工所必需的技术资料以及大型构件预拼装排幅员应齐备。5．按施工平面布置图划分：材料堆放区、杆件制作区、拼装区构件按吊装顺序进场。6．场地要平整夯实并设排水沟。7．在制作区、拼装区、安装区设置足够的电源。8．搭好高空作业操作平台并检查结实情况。9．放好柱顶纵横安装位置线及调整好标高。10.参与钢构造安装人员要持证上岗。11．检查地脚螺栓外露局部的情况假设有弯曲变形、螺牙损坏的螺栓必须进展修正。12.将柱子就位轴线弹测在柱基外表。13．对柱基标高进展找平。三、施工工艺3.1工艺流程3．2操作工艺1．根底验收(1)钢构造安装前应对建筑物的定位轴线、根底轴线和标高、地脚螺栓位置、规格等进展检查并应进展根底检测和交接验收。当根底工程分批进展交接时每次交接验收不应少于-个安装单元的柱基根底并应符合以下规定：1)根底混凝土强度到达设计要求。2)根底周围回填夯实完毕。3)根底的轴线标志和标高基准点准确、齐全其允许偏向符合设计规定。(2)根底顶面直接作为柱的支承面和根底顶面预埋钢板或支座作为柱的支承面时其支承面、地脚螺栓(锚栓)的允许偏向应符合规定。(3)钢柱脚采用钢垫板作支承时应符合以下规定：1)钢垫板面积应根据根底混凝土和抗压强度、柱脚底板下细石混凝土二次浇灌前柱底承受的荷载和地脚螺栓(锚栓)的紧固力计算确定。2)垫板应设置在靠近地脚螺栓(...
