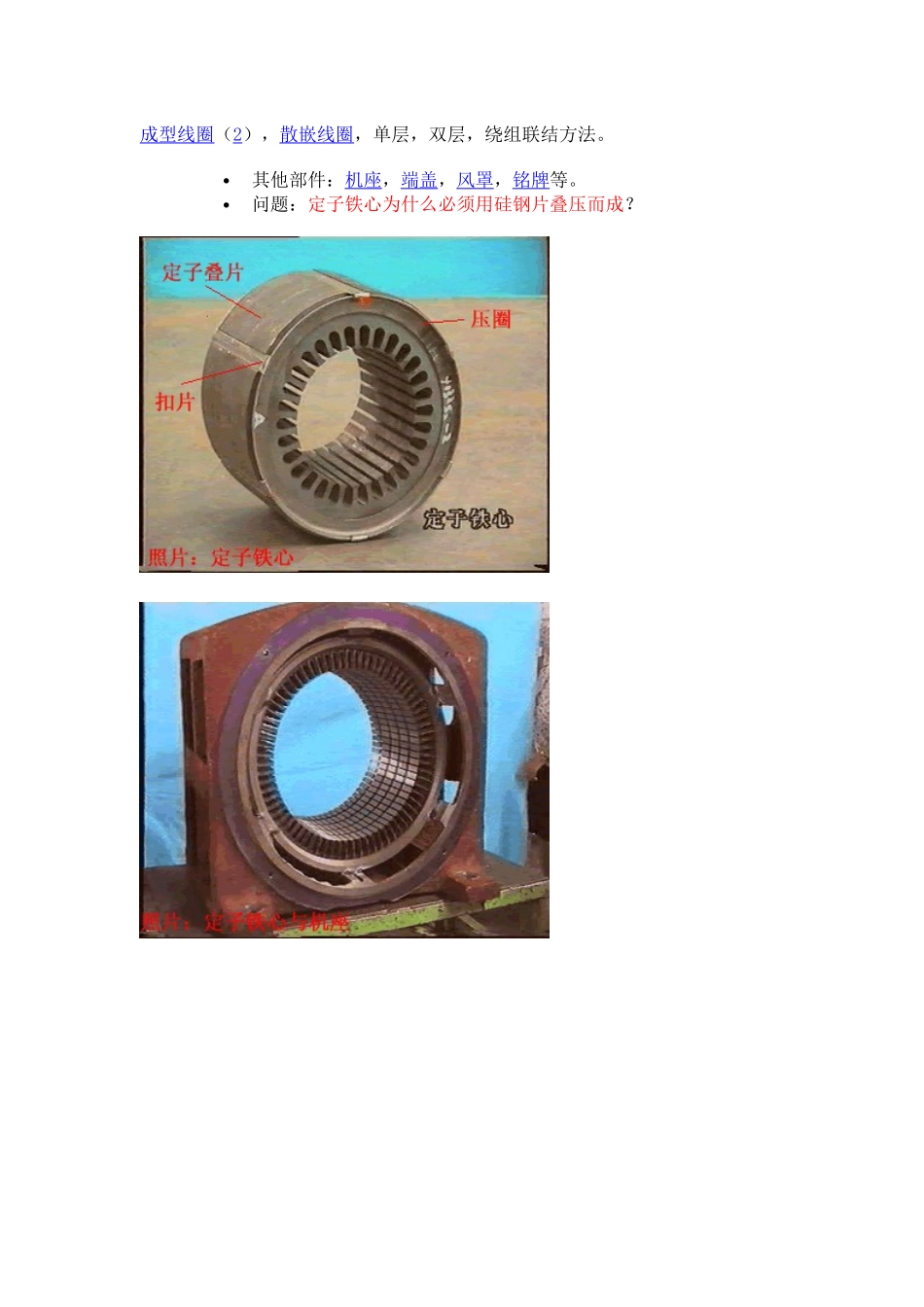

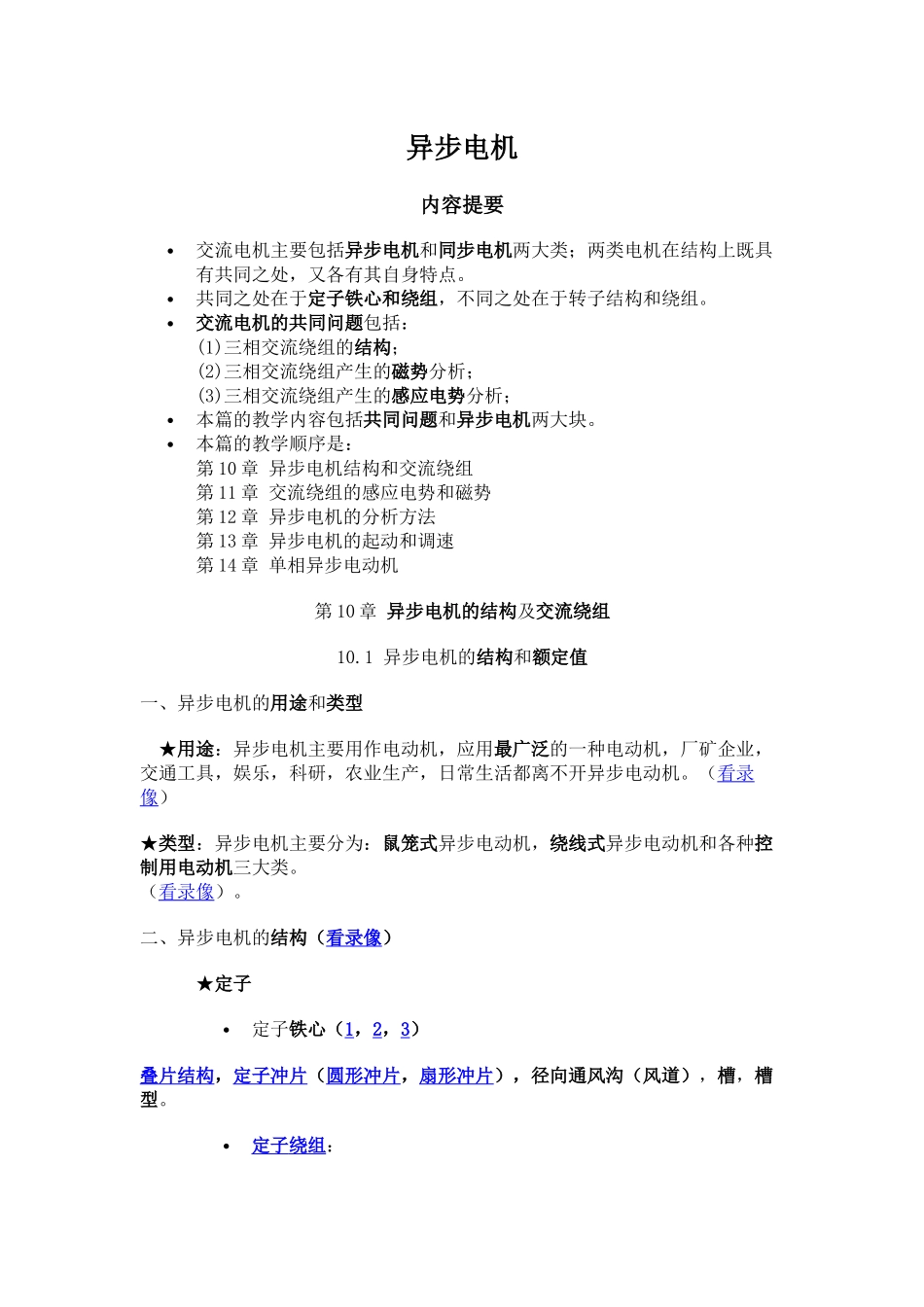

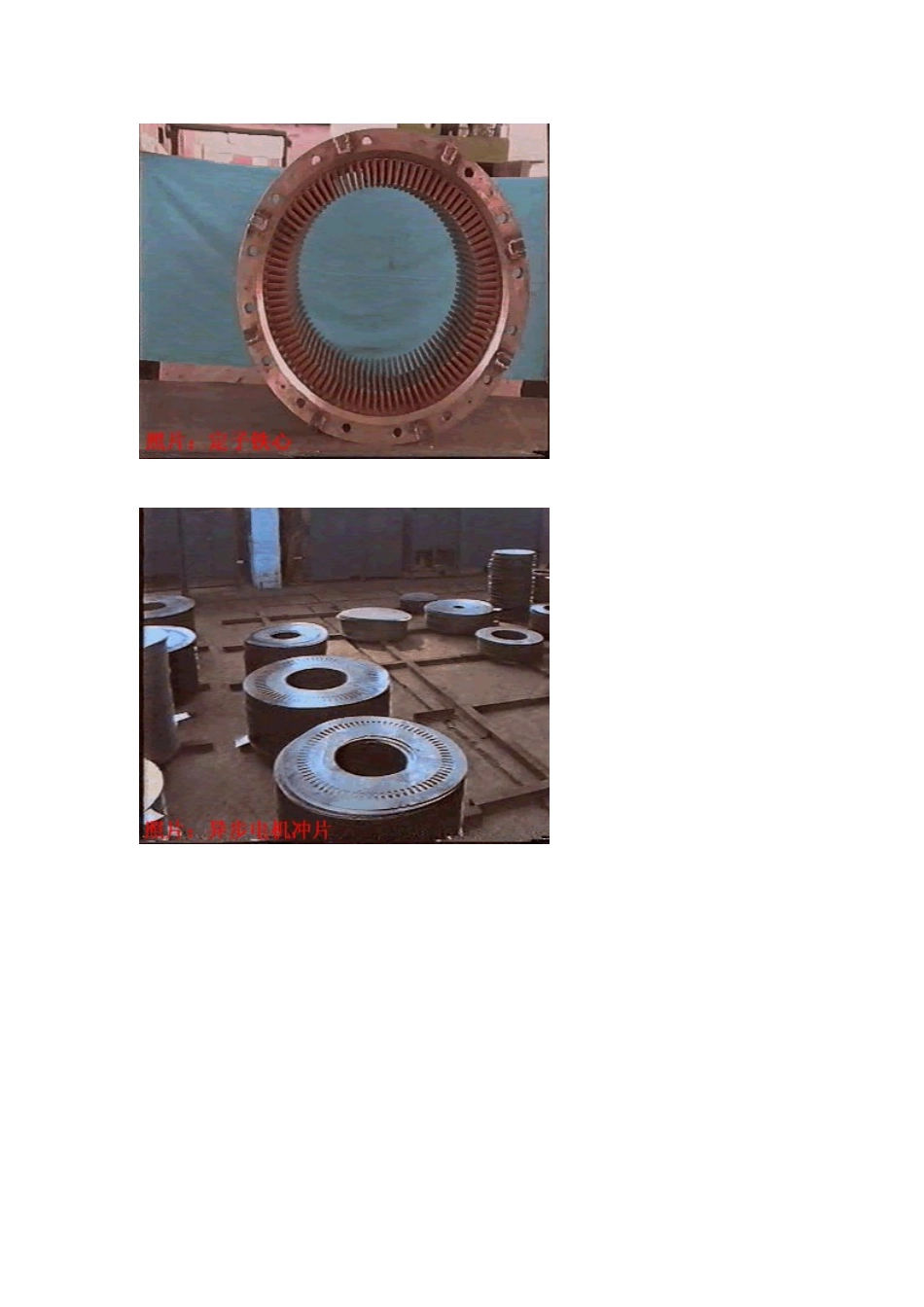

异步电机内容提要交流电机主要包括异步电机和同步电机两大类；两类电机在结构上既具有共同之处，又各有其自身特点。共同之处在于定子铁心和绕组，不同之处在于转子结构和绕组。交流电机的共同问题包括：(1)三相交流绕组的结构；(2)三相交流绕组产生的磁势分析；(3)三相交流绕组产生的感应电势分析；本篇的教学内容包括共同问题和异步电机两大块。本篇的教学顺序是：第10章异步电机结构和交流绕组第11章交流绕组的感应电势和磁势第12章异步电机的分析方法第13章异步电机的起动和调速第14章单相异步电动机第10章异步电机的结构及交流绕组10.1异步电机的结构和额定值一、异步电机的用途和类型★用途：异步电机主要用作电动机，应用最广泛的一种电动机，厂矿企业，交通工具，娱乐，科研，农业生产，日常生活都离不开异步电动机。（看录像）★类型：异步电机主要分为：鼠笼式异步电动机，绕线式异步电动机和各种控制用电动机三大类。（看录像）。二、异步电机的结构（看录像）★定子定子铁心（1，2，3）叠片结构，定子冲片（圆形冲片，扇形冲片），径向通风沟（风道），槽，槽型。定子绕组：成型线圈（2），散嵌线圈，单层，双层，绕组联结方法。其他部件：机座，端盖，风罩，铭牌等。问题：定子铁心为什么必须用硅钢片叠压而成？★转子转子铁心（1，2）：转子冲片。转子绕组：1.鼠笼式绕组2.绕线式绕组其他部件：轴，轴承，风扇等★气隙：定转子之间的间隙，很小，0.2-1mm.对电机的性能影响很大。★按结构分类：o鼠笼式异步电动机：结构简单，坚固，成本低，运行性能不如绕线式。o绕线式异步电动机：通过外串电阻改善电机的起动，调速等性能。★冲片制造录像；线圈绕制过程录像三、异步电机的铭牌及额定值★铭牌：型号，额定值，绕组联结方式，生产厂家等。型号举例：Y132S-4,Y--异步电动机；132--机座中心高度132mmS--短铁心；4-极数。额定值:正常运行时的主要数据指标。绕组联结方式：△接法或者Y接法。★额定值额定电压：(V)，额定运行时，规定加在定子绕组上的线电压；额定电流：(A),额定运行时，规定加在定子绕组上的线电流；额定功率：(kW),额定运行时，电动机的输出功率；额定转速：(r/min),额定运行时，电动机的转子转速；额定频率：(Hz)，规定的电源频率(50Hz)；额定效率：，额定功率因数：cos等。★额定电压，额定电流，额定功率的关系△接法：相电压=；相电流=/Y接法：相电压=/；相电流=，所以：=3cos=cos(W)10.2交流绕组内容提要有关交流绕组的几个概念交流绕组排列及连线的原则单层绕组双层绕组一、认识交流绕组（与绕组有关的几个概念）★线圈（绕组元件）：是构成绕组的基本单元。绕组就是线圈按一定规律的排列和联结。线圈可以区分为多匝线圈和单匝线圈。与线圈相关的概念包括：有效边；端部；线圈节距等（看图）★极距：沿定子铁心内圆每个磁极所占的范围o用长度表示：（看图）o用槽数表示：（36槽4极电机的极距为多少槽？）★电角度：转子铁心的横截面是一个圆，其几何角度为360度。从电磁角度看，一对N,S极构成一个磁场周期，即1对极为360电角度电机的机对数为p时，气隙圆周的角度数为p*360电角度。（看图）★节距一个线圈两个有效边之间所跨过的槽数称为线圈的节距。用y表示。（看图）y<τ时，线圈称为短距线圈；y=τ时，线圈称为整距线圈；y>τ时，线圈称为长距线圈。★单层绕组和双层绕组单层绕组一个槽中只放一个元件边（看图）双层绕组一个槽中放两个元件边。（看图）★槽距角，相数，每极每相槽数一个槽所占的电角度数称为槽距角，用α表示；（看图）相数用m表示，每个极域内每相所占的槽数称为每极每相槽数，用q表示。（看图）二、交流绕组的构成原则均匀原则：每个极域内的槽数（线圈数）要相等，各相绕组在每个极域内所占的槽数应相等o每极槽数用极距τ表示o每极每相槽数（举例）对称原则：三相绕组的结构完全一样，但在电机的圆周空间互相错开120电角度。o如槽距角为α，则相邻两相错开的槽数为120/α。（举例）电势相加原则：线圈两个圈边的感应电势应该相加；线圈与...
