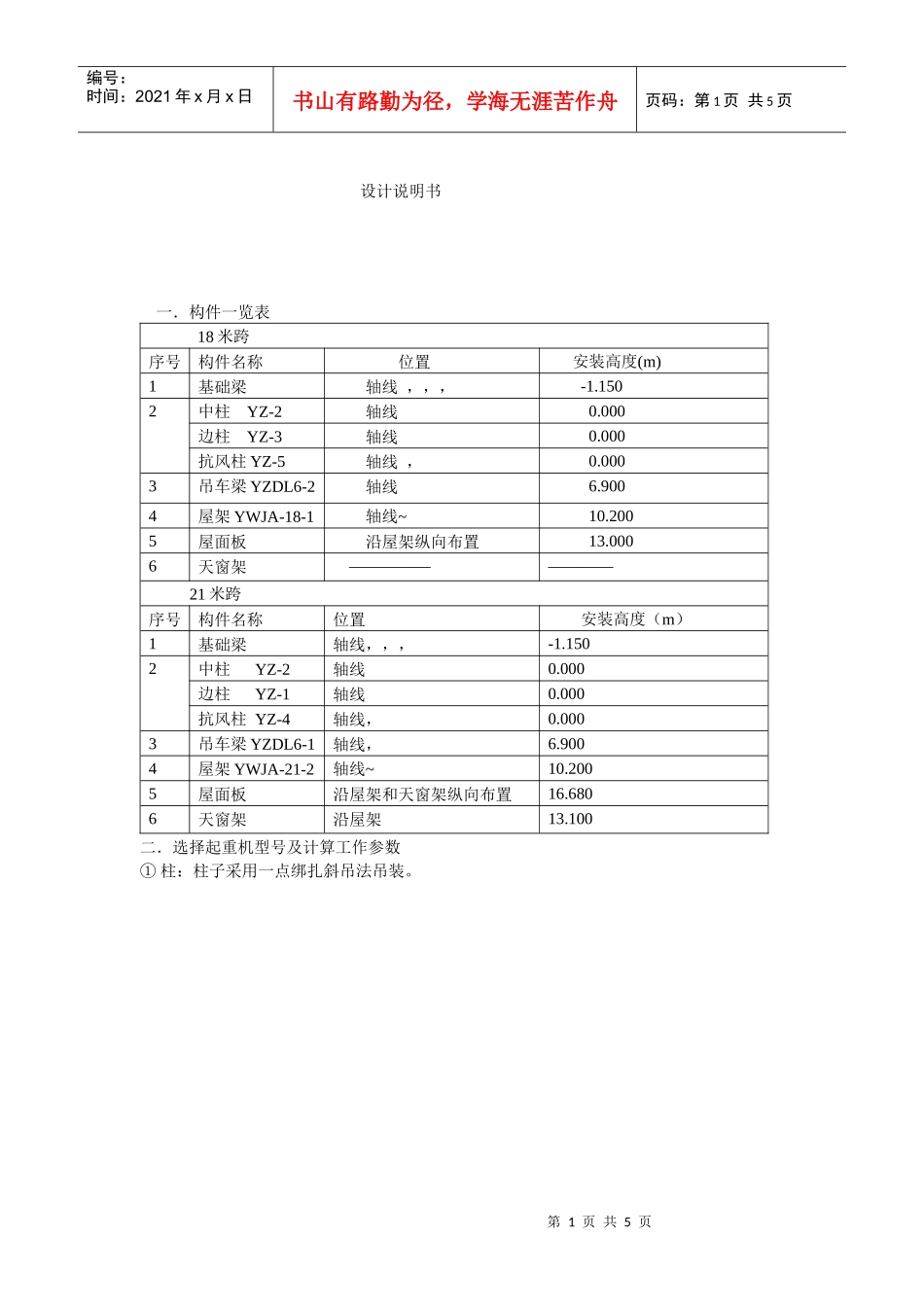

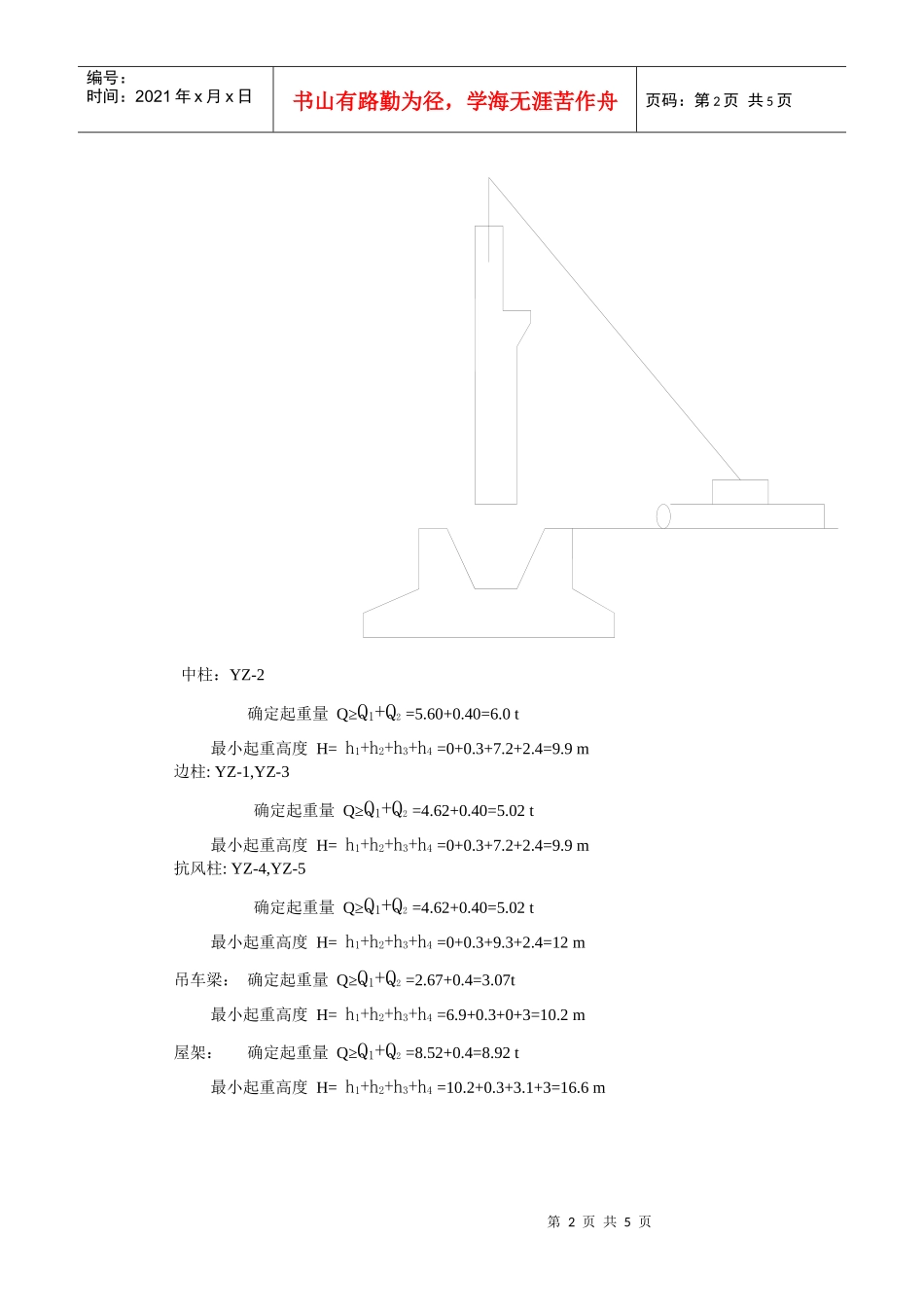

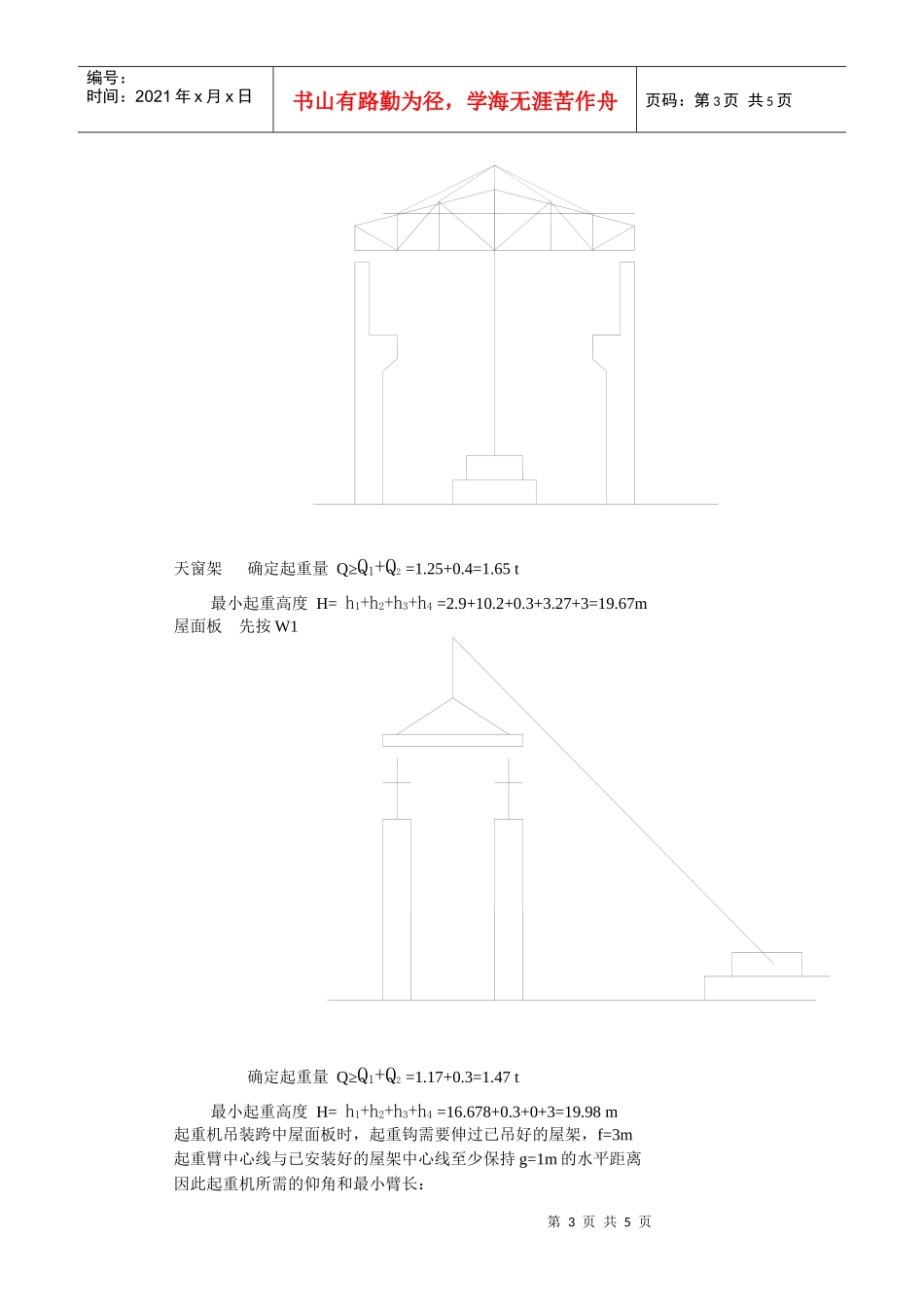

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页设计说明书一．构件一览表18米跨序号构件名称位置安装高度(m)1基础梁轴线，，，-1.1502中柱YZ-2轴线0.000边柱YZ-3轴线0.000抗风柱YZ-5轴线，0.0003吊车梁YZDL6-2轴线6.9004屋架YWJA-18-1轴线~10.2005屋面板沿屋架纵向布置13.0006天窗架—————————21米跨序号构件名称位置安装高度（m）1基础梁轴线，，，-1.1502中柱YZ-2轴线0.000边柱YZ-1轴线0.000抗风柱YZ-4轴线，0.0003吊车梁YZDL6-1轴线，6.9004屋架YWJA-21-2轴线~10.2005屋面板沿屋架和天窗架纵向布置16.6806天窗架沿屋架13.100二．选择起重机型号及计算工作参数①柱：柱子采用一点绑扎斜吊法吊装。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页中柱：YZ-2确定起重量Q≥Q1+Q2=5.60+0.40=6.0t最小起重高度H=h1+h2+h3+h4=0+0.3+7.2+2.4=9.9m边柱:YZ-1,YZ-3确定起重量Q≥Q1+Q2=4.62+0.40=5.02t最小起重高度H=h1+h2+h3+h4=0+0.3+7.2+2.4=9.9m抗风柱:YZ-4,YZ-5确定起重量Q≥Q1+Q2=4.62+0.40=5.02t最小起重高度H=h1+h2+h3+h4=0+0.3+9.3+2.4=12m吊车梁：确定起重量Q≥Q1+Q2=2.67+0.4=3.07t最小起重高度H=h1+h2+h3+h4=6.9+0.3+0+3=10.2m屋架：确定起重量Q≥Q1+Q2=8.52+0.4=8.92t最小起重高度H=h1+h2+h3+h4=10.2+0.3+3.1+3=16.6m第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页天窗架确定起重量Q≥Q1+Q2=1.25+0.4=1.65t最小起重高度H=h1+h2+h3+h4=2.9+10.2+0.3+3.27+3=19.67m屋面板先按W1确定起重量Q≥Q1+Q2=1.17+0.3=1.47t最小起重高度H=h1+h2+h3+h4=16.678+0.3+0+3=19.98m起重机吊装跨中屋面板时，起重钩需要伸过已吊好的屋架，f=3m起重臂中心线与已安装好的屋架中心线至少保持g=1m的水平距离因此起重机所需的仰角和最小臂长：第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页α=arctan[h/(f+g)]=57.2°选用W1-200型，臂长L=30m，吊装屋面板时起重半径R为R=F+Lcosα=1.6+30×cos57.2°=17.7m查表W-200型起重机性能曲线，当L=30m,R=18m时Q=6t＞1.47t,H=22.5m＞19.98m满足吊装跨中屋面板的要求。车间主要构件吊装参数：(单位：m)构件名称边柱中柱抗风柱工作参数QHRQHRQHR计算需要值5.029.969.95.0212L=30m臂工作参数162691626916269吊车梁屋架YWJA-18-1屋架YWJA-21-2屋面板QHRQHRQHRQHR3.0107.0218.658.9216.61.4719.9817.7162691626916269622.518三．结构安装方法及起重机开行路线。构件吊装采用分件吊装法。柱子，屋架均为现场预制。吊车梁，基础梁，屋面板均在预制厂预制，用汽车运入现场并排放。其它的构件同后者。边柱的预制和吊装（列柱）：首先确定一条合理的开行路线。柱的吊装采用旋转法，利用一个停机点吊两个柱子。以2列柱和3列柱例。分别以杯口为圆心，以起重半径R为半径画圆，交与一点Q，即为一个停机点，可以以次类推，连接这些点可以确定起重机的开行路线。开行路线与基础中心线的距离为a=8.2m。再以停机点为圆心，以R为半径画圆，均通过两柱，在两柱中心的圆弧上确定一点作为柱脚中心，然后以柱脚为圆心，以绑扎点到柱脚的距离为半径画弧，可以确定柱子的中心线，并根据柱子尺寸确定柱子的预制位子。分两层浇注两个柱子。中柱的预制和吊装（列柱）：根据现场的情况确定，起重机在21跨内跨边开行，根据上述方法可以确定起重机的开行路线a=8.2m，然后利用同样的道理确定柱子的布置位子。边柱（列柱），由于18m跨屋架和柱子一起预制位子有点过小，故在列住外面布置柱子，根据上述方法确定起重机的开行路线，确定预制柱子的位子。抗风柱的预制，由于抗风柱过长，起重重量等参数不对其起作用。所以它的预制不影响起重机的开行路线。屋架的预制。18米跨的。A．预制空间的确定：确定Q-Q线与P-P线，Q-Q线距离吊装屋架的开行路线为A+0.5=5m。P-P线距离柱外边缘一定的距离。取0.2m（应大于0.2m）H-H线位与Q-Q线与P-P线中间。B.预制位子为Q-Q线与中轴线之间的空间位子。放置尽量不要把放置扶...
