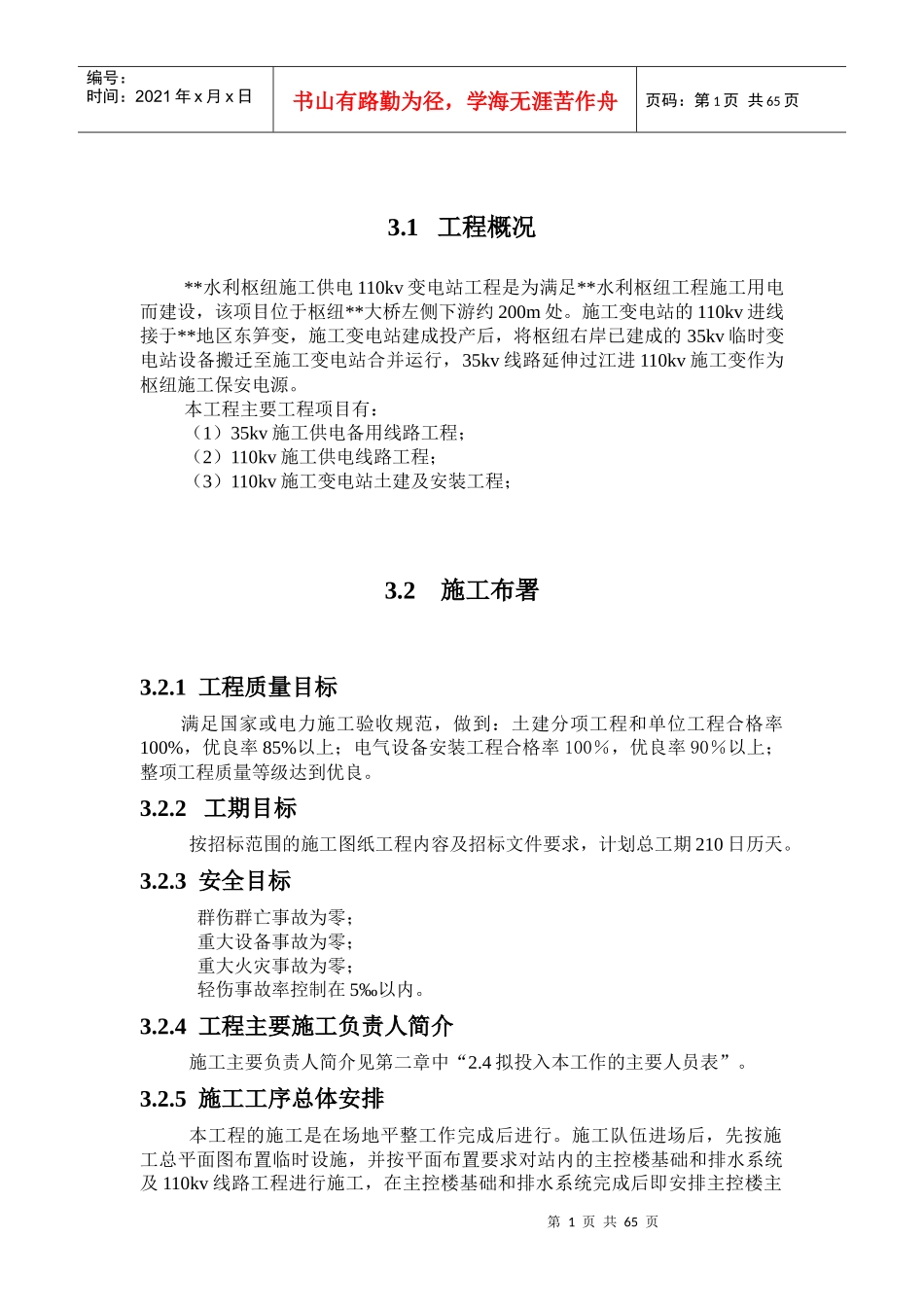

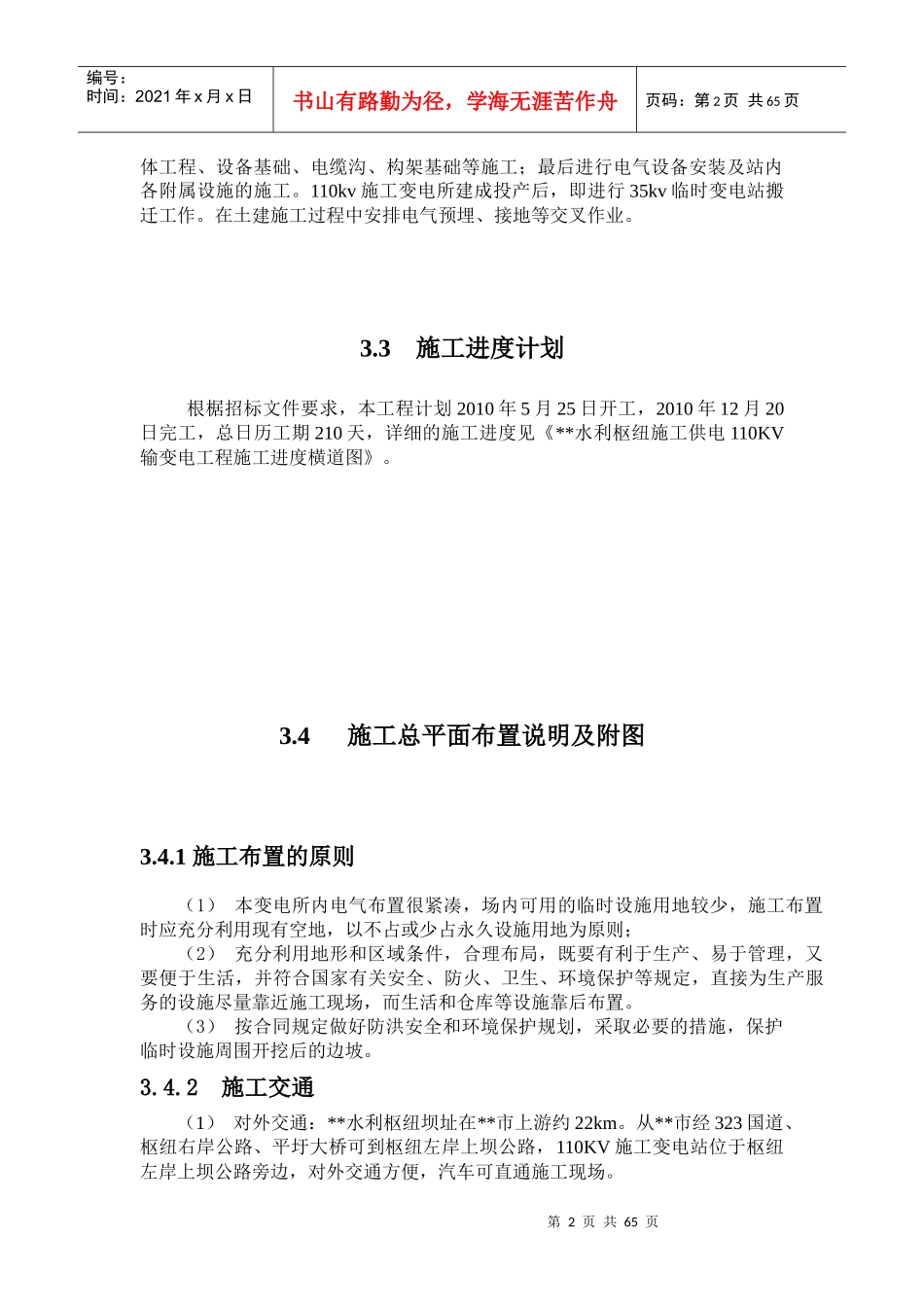

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页3.1工程概况**水利枢纽施工供电110kv变电站工程是为满足**水利枢纽工程施工用电而建设，该项目位于枢纽**大桥左侧下游约200m处。施工变电站的110kv进线接于**地区东笋变，施工变电站建成投产后，将枢纽右岸已建成的35kv临时变电站设备搬迁至施工变电站合并运行，35kv线路延伸过江进110kv施工变作为枢纽施工保安电源。本工程主要工程项目有：（1）35kv施工供电备用线路工程；（2）110kv施工供电线路工程；（3）110kv施工变电站土建及安装工程；3.2施工布署3.2.1工程质量目标满足国家或电力施工验收规范，做到：土建分项工程和单位工程合格率100%，优良率85%以上；电气设备安装工程合格率100％，优良率90％以上；整项工程质量等级达到优良。3.2.2工期目标按招标范围的施工图纸工程内容及招标文件要求，计划总工期210日历天。3.2.3安全目标群伤群亡事故为零；重大设备事故为零；重大火灾事故为零；轻伤事故率控制在5‰以内。3.2.4工程主要施工负责人简介施工主要负责人简介见第二章中“2.4拟投入本工作的主要人员表”。3.2.5施工工序总体安排本工程的施工是在场地平整工作完成后进行。施工队伍进场后，先按施工总平面图布置临时设施，并按平面布置要求对站内的主控楼基础和排水系统及110kv线路工程进行施工，在主控楼基础和排水系统完成后即安排主控楼主第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页体工程、设备基础、电缆沟、构架基础等施工；最后进行电气设备安装及站内各附属设施的施工。110kv施工变电所建成投产后，即进行35kv临时变电站搬迁工作。在土建施工过程中安排电气预埋、接地等交叉作业。3.3施工进度计划根椐招标文件要求，本工程计划2010年5月25日开工，2010年12月20日完工，总日历工期210天，详细的施工进度见《**水利枢纽施工供电110KV输变电工程施工进度横道图》。3.4施工总平面布置说明及附图3.4.1施工布置的原则（1）本变电所内电气布置很紧凑，场内可用的临时设施用地较少，施工布置时应充分利用现有空地，以不占或少占永久设施用地为原则；（2）充分利用地形和区域条件，合理布局，既要有利于生产、易于管理，又要便于生活，并符合国家有关安全、防火、卫生、环境保护等规定，直接为生产服务的设施尽量靠近施工现场，而生活和仓库等设施靠后布置。（3）按合同规定做好防洪安全和环境保护规划，采取必要的措施，保护临时设施周围开挖后的边坡。3.4.2施工交通（1）对外交通：**水利枢纽坝址在**市上游约22km。从**市经323国道、枢纽右岸公路、平圩大桥可到枢纽左岸上坝公路，110KV施工变电站位于枢纽左岸上坝公路旁边，对外交通方便，汽车可直通施工现场。第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页（2）场内运输：利用变电站▽180.0m平台空地，以不影响变压器基础施工为原则灵活布置。3.4.3水、电、风及通信（1）供水：施工用水考虑采用抽水机抽取右江河水。在变电站附近的▽184.5m高程处建容积为20m3的蓄水池，Ф50mm供水管接至主要施工用水点。（2）供电：由于甲方提供的工地变电所距离本工程施工场地较远，而本工程项目用电量较少，本工程施工考虑自备1台30KW和1台50KW的柴油发电机组根据施工需要供电。发电机房设在变电站▽184.5m高程平台的空地上。（3）供风：本工程石方开挖量较少，爆破钻孔计划采用手风钻，采用3台JWG-3/7柴油移动式空压机供风。（4）通信：开工前与**市电信部门联系安装程控电话1台，项目经理及副经理利用移动电话对外联络。3.4.4生产设施、仓库和堆料场（1）砂石料：本工程所用片石及砂石料考虑在**市附近的采石场采购，自卸车运输至施工现场分级存放，储量按砼浇筑强度的3~4天用量设置。（2）混凝土生产系统：本工程砼总量不大，强度较小，计划在变电站设砼拌和站。拌和站布置1台0.4m3的砼拌和机，满足变电站土建工程砼及预制砼施工需要，与之配套的有50t水泥罐1个及80m2砂石堆料场。混凝土生产系统布置详见“施工总平面布置图”。（3...
