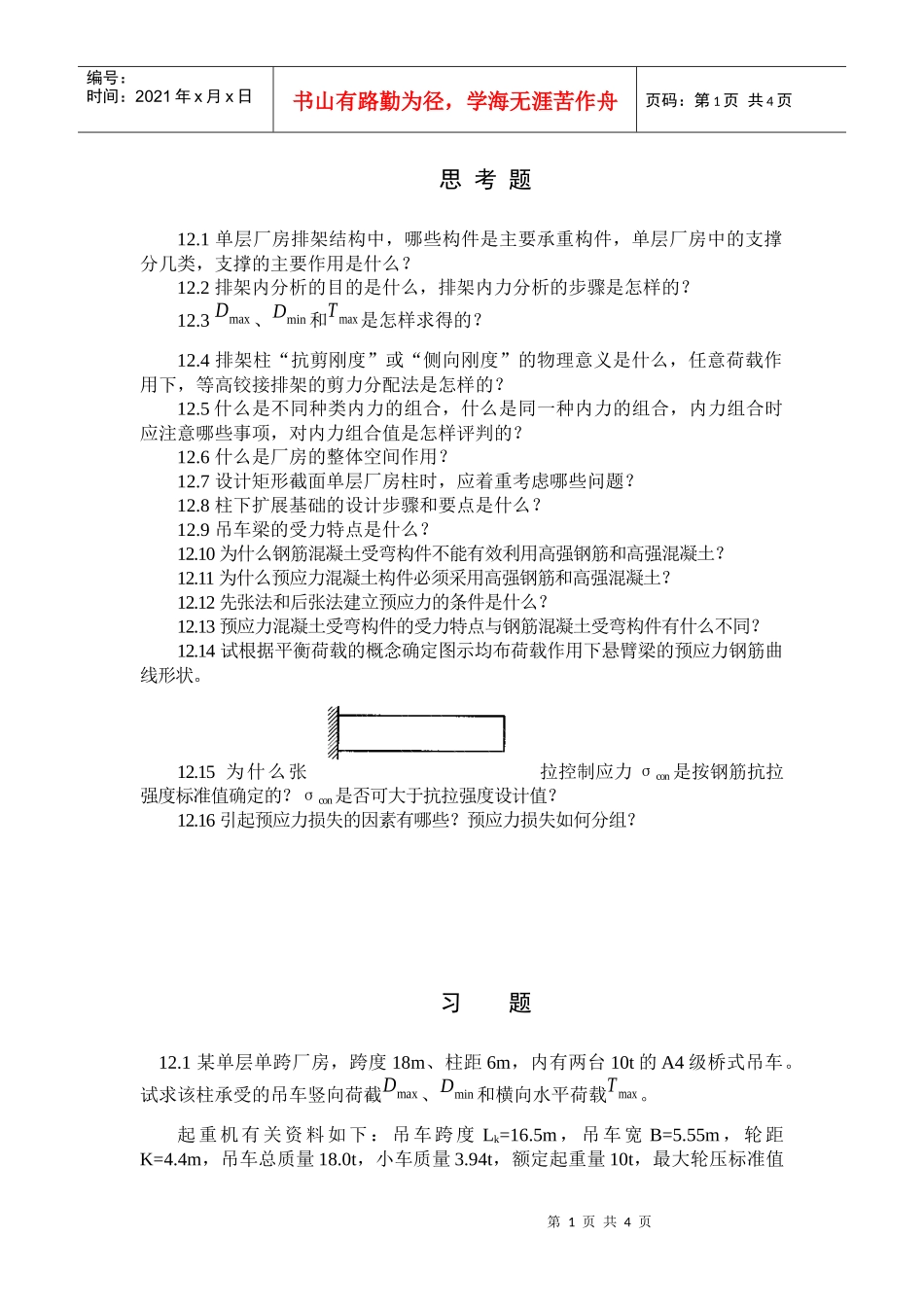

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页思考题12.1单层厂房排架结构中，哪些构件是主要承重构件，单层厂房中的支撑分几类，支撑的主要作用是什么？12.2排架内分析的目的是什么，排架内力分析的步骤是怎样的？12.3Dmax、Dmin和Tmax是怎样求得的？12.4排架柱“抗剪刚度”或“侧向刚度”的物理意义是什么，任意荷载作用下，等高铰接排架的剪力分配法是怎样的？12.5什么是不同种类内力的组合，什么是同一种内力的组合，内力组合时应注意哪些事项，对内力组合值是怎样评判的？12.6什么是厂房的整体空间作用？12.7设计矩形截面单层厂房柱时，应着重考虑哪些问题？12.8柱下扩展基础的设计步骤和要点是什么？12.9吊车梁的受力特点是什么？12.10为什么钢筋混凝土受弯构件不能有效利用高强钢筋和高强混凝土？12.11为什么预应力混凝土构件必须采用高强钢筋和高强混凝土？12.12先张法和后张法建立预应力的条件是什么？12.13预应力混凝土受弯构件的受力特点与钢筋混凝土受弯构件有什么不同？12.14试根据平衡荷载的概念确定图示均布荷载作用下悬臂梁的预应力钢筋曲线形状。12.15为什么张拉控制应力σcon是按钢筋抗拉强度标准值确定的？σcon是否可大于抗拉强度设计值？12.16引起预应力损失的因素有哪些？预应力损失如何分组？习题12.1某单层单跨厂房，跨度18m、柱距6m，内有两台10t的A4级桥式吊车。试求该柱承受的吊车竖向荷截Dmax、Dmin和横向水平荷载Tmax。起重机有关资料如下：吊车跨度Lk=16.5m，吊车宽B=5.55m，轮距K=4.4m，吊车总质量18.0t，小车质量3.94t，额定起重量10t，最大轮压标准值第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页Pmax,k=115kN。12.2试用剪力分配法求图示单跨排架在风荷载作用下各柱的内力。已知基本风压ωo=0.45kN/m2，15m高度处μz=1.14(10mμ高z=1.0)，体型系数μs示于图中。柱截面惯性距：I1=2.13×109mm4，I2=14.38×109mm4，I3=7.2×109mm4，I4=19.5×109mm412.3图示排架，在A、B牛腿顶面作用有力矩M1和M2。试求A、B柱的内力，已知M1=153.2kN·m,M2=131kN·m，柱截面惯性矩同习题12.2。12.4图示柱牛腿。已知竖向力设计值Fv=324kN，水平拉力设计值Fh=78kN，采用C20混凝土和HRB335级钢筋。试计算牛腿的纵向受力钢筋。12.5某单层厂房现浇柱下独立锥形扩展基础，已知由柱传来基础顶面的轴向压力Nk=920kN、弯矩第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页Mk=276kN·m、剪力Vk=25kN。柱截面尺寸b×h=400mm×600mm，地基承载力特征值ƒa=200kN/m2，基础埋深1.5m。基础采用C20混凝土，HRB235级钢筋。试设计此基础并绘出基础平面、剖面和配筋图。12.618m屋架下弦预应力混凝土拉杆如图所示，采用后张法一端张拉（超张拉）。孔道为直径52mm的抽芯成型，采用JM12锚具。预应力钢筋为5根7Φs4的钢线绞线（单根7Φs4钢绞线面积为98.7mm），，非预应力钢筋为4根直径为12mm的HRB335级钢筋，混凝土为C40级，达到100%设计强度时施加预应力，张拉控制应力=0.75。试计算各项预应力损失。12.712m预应力混凝土工形截面梁如图所示。采用先张法台座生产，不考虑锚具变形损失，养护温差=20℃，采用超张拉，设松弛损失在放张前完成50%，预应力钢筋采用直径为5mm的刻痕钢丝，ƒptk=1570N/mm2，ƒpt=1110N/mm2，张拉控制应力=0.75ƒptk，混凝土为C40级，混凝土达到设计强度时放张。试计算各项预应力损失。第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页
