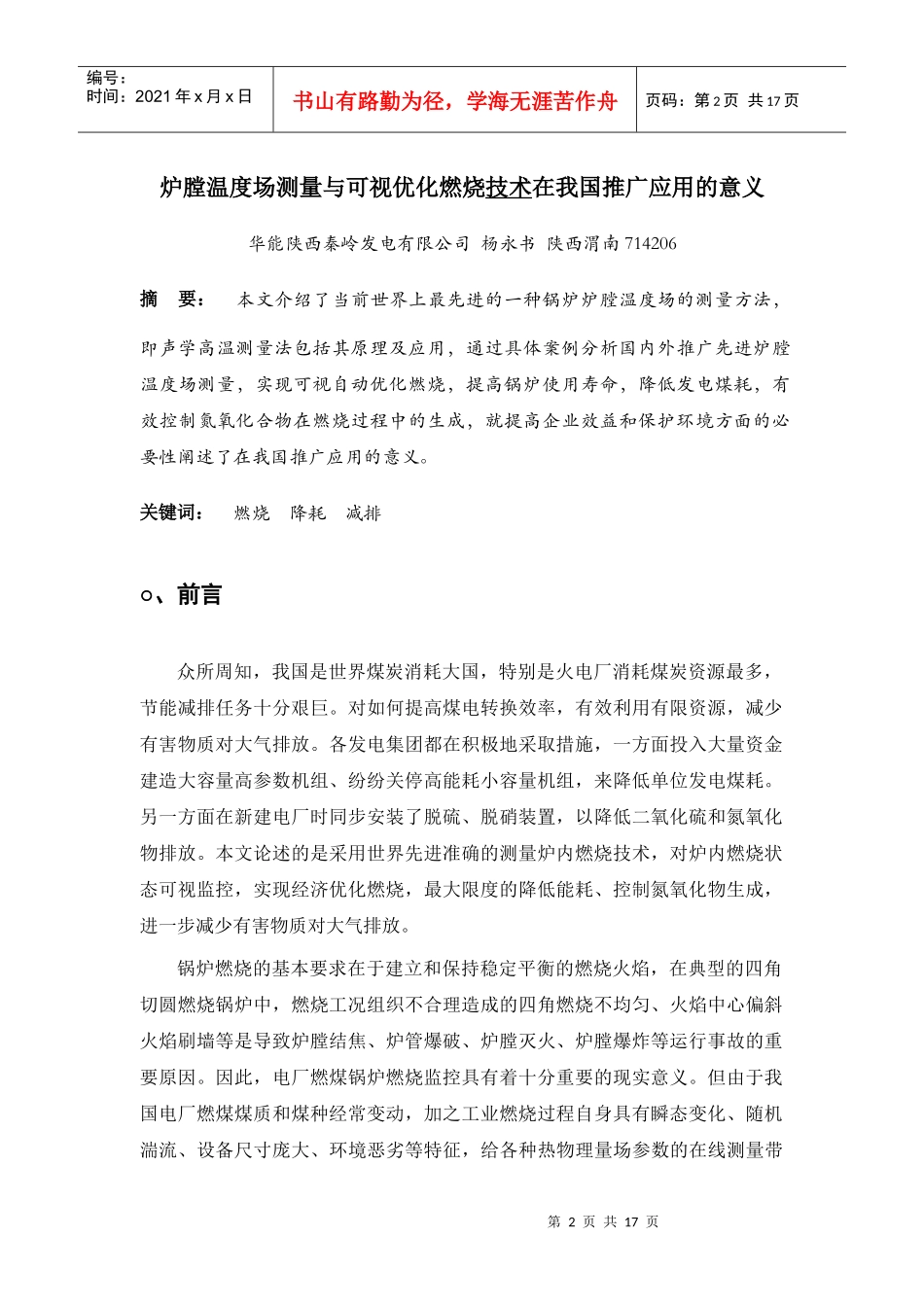

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页炉膛温度场测量与可视优化燃烧技术在我国推广应用的意义华能陕西秦岭发电有限公司杨永书第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页炉膛温度场测量与可视优化燃烧技术在我国推广应用的意义华能陕西秦岭发电有限公司杨永书陕西渭南714206摘要：本文介绍了当前世界上最先进的一种锅炉炉膛温度场的测量方法，即声学高温测量法包括其原理及应用，通过具体案例分析国内外推广先进炉膛温度场测量，实现可视自动优化燃烧，提高锅炉使用寿命，降低发电煤耗，有效控制氮氧化合物在燃烧过程中的生成，就提高企业效益和保护环境方面的必要性阐述了在我国推广应用的意义。关键词：燃烧降耗减排○、前言众所周知，我国是世界煤炭消耗大国，特别是火电厂消耗煤炭资源最多，节能减排任务十分艰巨。对如何提高煤电转换效率，有效利用有限资源，减少有害物质对大气排放。各发电集团都在积极地采取措施，一方面投入大量资金建造大容量高参数机组、纷纷关停高能耗小容量机组，来降低单位发电煤耗。另一方面在新建电厂时同步安装了脱硫、脱硝装置，以降低二氧化硫和氮氧化物排放。本文论述的是采用世界先进准确的测量炉内燃烧技术，对炉内燃烧状态可视监控，实现经济优化燃烧，最大限度的降低能耗、控制氮氧化物生成，进一步减少有害物质对大气排放。锅炉燃烧的基本要求在于建立和保持稳定平衡的燃烧火焰，在典型的四角切圆燃烧锅炉中，燃烧工况组织不合理造成的四角燃烧不均匀、火焰中心偏斜火焰刷墙等是导致炉膛结焦、炉管爆破、炉膛灭火、炉膛爆炸等运行事故的重要原因。因此，电厂燃煤锅炉燃烧监控具有着十分重要的现实意义。但由于我国电厂燃煤煤质和煤种经常变动，加之工业燃烧过程自身具有瞬态变化、随机湍流、设备尺寸庞大、环境恶劣等特征，给各种热物理量场参数的在线测量带第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页来了困难，难以获得描述实际燃烧过程的热物理量场参数，尤其是温度分布的测量十分困难，炉内燃烧火焰形态无法可视。这样导致燃烧调整得不到可靠的依据，燃烧优化运行无法实现。目前这已成为我国提高大型火力发电机组锅炉设备安全性、经济性以及进一步提高环境保护指标的瓶颈。因此，在生产工程应用方面，寻求一种先进、准确、简便、快捷的方法进行温度场的测量显得尤为重要。过去用传统热电偶或水冷式抽气热电偶伸入式测量仅限于炉内燃烧周边区域短时的试验应用，且费时费力，无法获得炉内燃烧温度场数据。近年来国内外在高温火焰温度测量方面研究较多的是激光CT技术、全息技术，但由于大型燃烧设备中的含尘火焰大光学厚度特征，以及这类技术所需的装置昂贵、安装精度高、操作困难等原因，目前国内外尚未见其实际用于工业性煤粉火焰的多相流测量中。本文介绍了当前世界上最先进的一种锅炉炉膛温度场的测量方法，即声学高温测量法包括其原理及应用，并进行分析在我国推广应用的意义。一、工作原理声波气体温度场测量系统的基本物理原理是气体中的声速是与该气体温度成比例的。声波在混合气体中的传播速度是气体温度的第一函数，在较小的成分上也是气体组分的函数。在大多数应用条件下，气体组分和它们的相对含量已知且在很小范围内变化。因此，沿声波从发射器到接收器的直线上的气体平均温度可以先测量声波的“传播时间”(即声波从发射器到接收器所需的时间)，然后根据已知的两点之间的距离，可以计算出对应的温度。从炉膛一侧发射器以压缩空气为动力发出一个宽频带声波信号，该信号被位于对面的一个接收传感器所检测到，从发声到接收器接收到信号所经历的时间即声波的“飞行时间”，它被用来计算该两点之间的气体平均温度。声波气体温度场测量系统的基本原理是声速在气体中是按照温度的函数变化的，并受沿着声波传播路径空间的气体成分的影响。这些关系可用下面公式来描述：c=dt=√rRT/M第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
