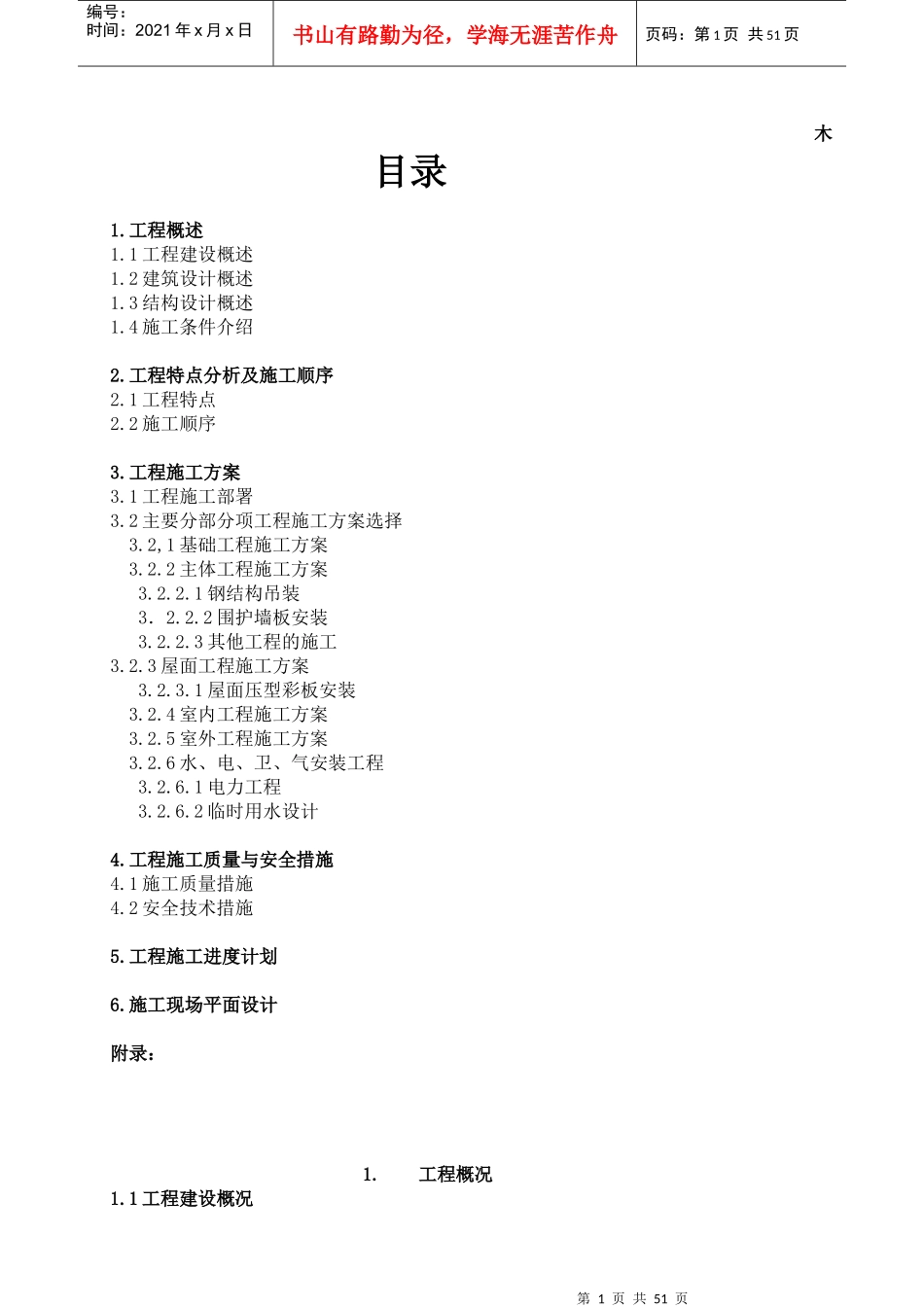

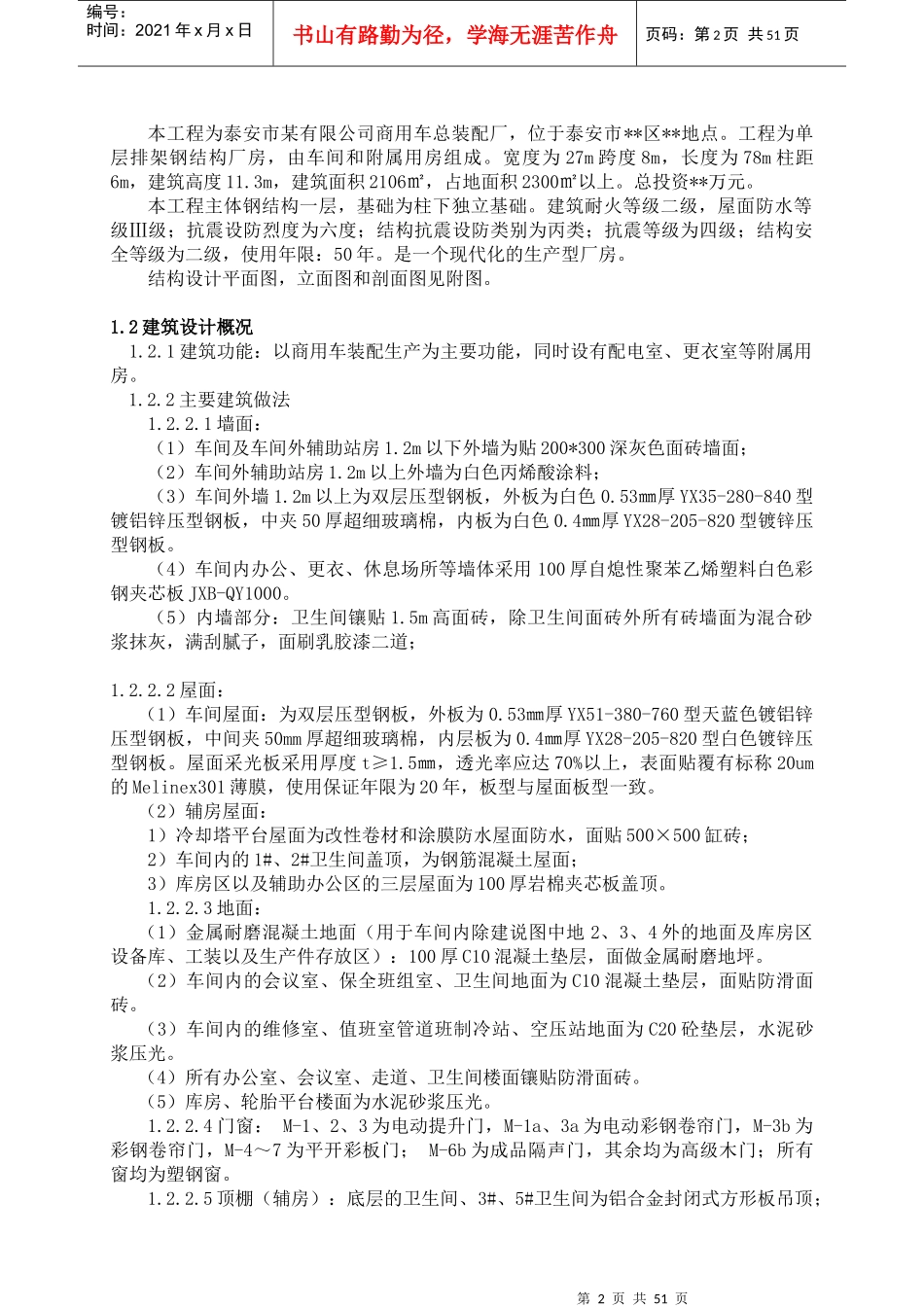

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页木目录1.工程概述1.1工程建设概述1.2建筑设计概述1.3结构设计概述1.4施工条件介绍2.工程特点分析及施工顺序2.1工程特点2.2施工顺序3.工程施工方案3.1工程施工部署3.2主要分部分项工程施工方案选择3.2,1基础工程施工方案3.2.2主体工程施工方案3.2.2.1钢结构吊装3．2.2.2围护墙板安装3.2.2.3其他工程的施工3.2.3屋面工程施工方案3.2.3.1屋面压型彩板安装3.2.4室内工程施工方案3.2.5室外工程施工方案3.2.6水、电、卫、气安装工程3.2.6.1电力工程3.2.6.2临时用水设计4.工程施工质量与安全措施4.1施工质量措施4.2安全技术措施5.工程施工进度计划6.施工现场平面设计附录：1.工程概况1.1工程建设概况第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页本工程为泰安市某有限公司商用车总装配厂，位于泰安市**区**地点。工程为单层排架钢结构厂房，由车间和附属用房组成。宽度为27m跨度8m，长度为78m柱距6m，建筑高度11.3m，建筑面积2106㎡，占地面积2300㎡以上。总投资**万元。本工程主体钢结构一层，基础为柱下独立基础。建筑耐火等级二级，屋面防水等级Ⅲ级；抗震设防烈度为六度；结构抗震设防类别为丙类；抗震等级为四级；结构安全等级为二级，使用年限：50年。是一个现代化的生产型厂房。结构设计平面图，立面图和剖面图见附图。1.2建筑设计概况1.2.1建筑功能：以商用车装配生产为主要功能，同时设有配电室、更衣室等附属用房。1.2.2主要建筑做法1.2.2.1墙面：（1）车间及车间外辅助站房1.2m以下外墙为贴200*300深灰色面砖墙面；（2）车间外辅助站房1.2m以上外墙为白色丙烯酸涂料；（3）车间外墙1.2m以上为双层压型钢板，外板为白色0.53㎜厚YX35-280-840型镀铝锌压型钢板，中夹50厚超细玻璃棉，内板为白色0.4㎜厚YX28-205-820型镀锌压型钢板。（4）车间内办公、更衣、休息场所等墙体采用100厚自熄性聚苯乙烯塑料白色彩钢夹芯板JXB-QY1000。（5）内墙部分：卫生间镶贴1.5m高面砖，除卫生间面砖外所有砖墙面为混合砂浆抹灰，满刮腻子，面刷乳胶漆二道；1.2.2.2屋面：（1）车间屋面：为双层压型钢板，外板为0.53㎜厚YX51-380-760型天蓝色镀铝锌压型钢板，中间夹50mm厚超细玻璃棉，内层板为0.4㎜厚YX28-205-820型白色镀锌压型钢板。屋面采光板采用厚度t≥1.5㎜，透光率应达70%以上，表面贴覆有标称20um的Melinex301薄膜，使用保证年限为20年，板型与屋面板型一致。（2）辅房屋面：1）冷却塔平台屋面为改性卷材和涂膜防水屋面防水，面贴500×500缸砖；2）车间内的1#、2#卫生间盖顶，为钢筋混凝土屋面；3）库房区以及辅助办公区的三层屋面为100厚岩棉夹芯板盖顶。1.2.2.3地面：（1）金属耐磨混凝土地面（用于车间内除建说图中地2、3、4外的地面及库房区设备库、工装以及生产件存放区）：100厚C10混凝土垫层，面做金属耐磨地坪。（2）车间内的会议室、保全班组室、卫生间地面为C10混凝土垫层，面贴防滑面砖。（3）车间内的维修室、值班室管道班制冷站、空压站地面为C20砼垫层，水泥砂浆压光。（4）所有办公室、会议室、走道、卫生间楼面镶贴防滑面砖。（5）库房、轮胎平台楼面为水泥砂浆压光。1.2.2.4门窗：M-1、2、3为电动提升门，M-1a、3a为电动彩钢卷帘门，M-3b为彩钢卷帘门，M-4～7为平开彩板门；M-6b为成品隔声门，其余均为高级木门；所有窗均为塑钢窗。1.2.2.5顶棚（辅房）：底层的卫生间、3#、5#卫生间为铝合金封闭式方形板吊顶；第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页车间一层会议室、车间班组室为轻龙骨石膏板吊顶；其余混凝土楼板顶棚为水泥砂浆抹灰，刷白色乳胶漆。1.2.2.6油漆：所有钢构件表面刷铁红环氧改性M树脂底漆二度，醇酸改性氯化橡胶磁漆面漆二度（留一道面漆待安装完毕后现场涂装），底漆和面漆厚度均为60µm；补漆区的承重钢柱、钢梁、车间内的钢楼梯面层改为刷防火涂料：钢柱的耐火极限达到2.5小时以上，钢梁的耐火极限达到1.5小时以上，钢楼梯的耐火极限达到1.0小时以上...
