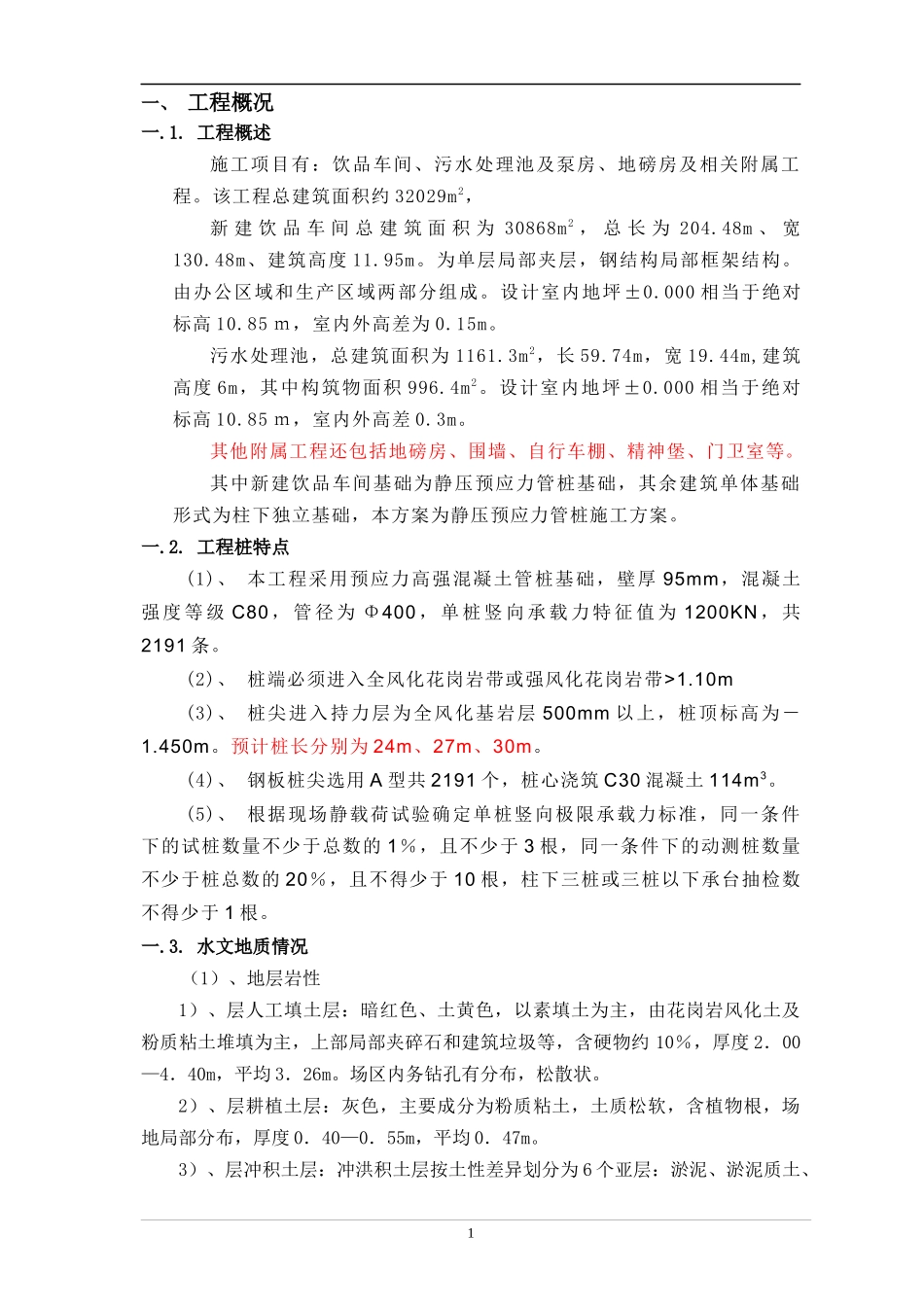

一、工程概况一.1.工程概述施工项目有：饮品车间、污水处理池及泵房、地磅房及相关附属工程。该工程总建筑面积约32029m2，新建饮品车间总建筑面积为30868m2，总长为204.48m、宽130.48m、建筑高度11.95m。为单层局部夹层，钢结构局部框架结构。由办公区域和生产区域两部分组成。设计室内地坪±0.000相当于绝对标高10.85ｍ，室内外高差为0.15m。污水处理池，总建筑面积为1161.3m2，长59.74m，宽19.44m,建筑高度6m，其中构筑物面积996.4m2。设计室内地坪±0.000相当于绝对标高10.85ｍ，室内外高差0.3m。其他附属工程还包括地磅房、围墙、自行车棚、精神堡、门卫室等。其中新建饮品车间基础为静压预应力管桩基础，其余建筑单体基础形式为柱下独立基础，本方案为静压预应力管桩施工方案。一.2.工程桩特点(1)、本工程采用预应力高强混凝土管桩基础，壁厚95mm，混凝土强度等级C80，管径为Φ400，单桩竖向承载力特征值为1200KN，共2191条。(2)、桩端必须进入全风化花岗岩带或强风化花岗岩带>1.10m(3)、桩尖进入持力层为全风化基岩层500mm以上，桩顶标高为－1.450m。预计桩长分别为24m、27m、30m。(4)、钢板桩尖选用A型共2191个，桩心浇筑C30混凝土114m3。(5)、根据现场静载荷试验确定单桩竖向极限承载力标准，同一条件下的试桩数量不少于总数的1％，且不少于3根，同一条件下的动测桩数量不少于桩总数的20％，且不得少于10根，柱下三桩或三桩以下承台抽检数不得少于1根。一.3.水文地质情况（1）、地层岩性1）、层人工填土层：暗红色、土黄色，以素填土为主，由花岗岩风化土及粉质粘土堆填为主，上部局部夹碎石和建筑垃圾等，含硬物约10％，厚度2．00—4．40m，平均3．26m。场区内务钻孔有分布，松散状。2）、层耕植土层：灰色，主要成分为粉质粘土，土质松软，含植物根，场地局部分布，厚度0．40—0．55m，平均0．47m。3）、层冲积土层：冲洪积土层按土性差异划分为6个亚层：淤泥、淤泥质土、1粉质粘土、中粗砂(局部砾砂)、淤泥、淤泥质土、粘土、粉质粘土和砾砂。1层淤泥、淤泥质土：灰黑色，土质较纯，流塑状为主。场地内普遍有分布，一般分布呈连续。顶面埋深为2．30—5．OOm，平均3．26m，层厚为0．70—2．70m，平均1．76m。2层粉质粘土：黄～灰黄色，可塑状，由粉粘粒组成，土质均匀，粘性好，场地外钻孔均有分布，顶面埋藏深度为2．70—13．60m，平均7．32m，层厚度1．00—8．OOm，平均3．74m。3层中、粗砂：灰～灰黑色，饱和，以中粗砂为主，局部为砾砂，松散状，局部稍密，含泥质约10—15％不等，颗粒不均匀，呈层状分布，较普遍分布，且在同一钻孔垂直方向分布两层或多层，分布厚度不平均。单层顶面埋藏深度为2．20-5．80m，平均3．97m，单层厚度0．60-4．40m，平均2．86m。4层淤泥、淤泥质土：深灰色，很湿，软塑状，含腐植质，土质较纯。场地内84个钻孔有分布，呈层状连续分布，分布厚度不均。顶面埋深为7．80-16．OOm，平均10．07m，层厚为0．65-10．90m，平均4．68m。5层粘土：以粘土为主，局部为粉质粘土，浅灰、灰黄色，较湿，软塑状为主，局部可塑，粘性较强，由粉粒、粘粒组成，含砂粒。场地普遍钻孔见分布，顶面埋藏深度为6．30一18．60m，平均13．75m，层厚度0．70—7．70m，平均2．72m。6层砾砂：以砾砂为主，局部为中粗砂，灰～灰黄色，饱和，稍密状，含泥质约10％，颗粒级配一般，呈层状连续分布，分布厚度不均，且在同一钻孔垂直方向分布两层或多层，单层顶面埋藏深度为6．60—21．50m，平均16．28m，单层厚度0．60一13．70m。4）、层残积土：黄褐色、灰黄间青灰色，为花岗岩风化残积土，以砂质粘性土为主，局部为砾质粘性土，硬塑。原岩结构清晰，含大量石英砂颗粒，遇水易软化。场地内52个钻孔见分布，顶面埋藏深度为14．60—24．40m，平均18．84m，厚度0．50—7．70m，平均2．78m。5）、基岩：本建筑场地基岩属燕山期地层，岩性混合花岗岩，钻探深度范围内，按风化程度分为全风化岩带、强风化岩带、中风化岩带及微风化岩带。1层全风化花岗岩带：黄褐色、灰黄、灰绿色等，岩石结构基本已风化破坏，岩芯呈坚硬土状，含较多石英砂粒，遇水易软化、崩解。本层在场地内...
