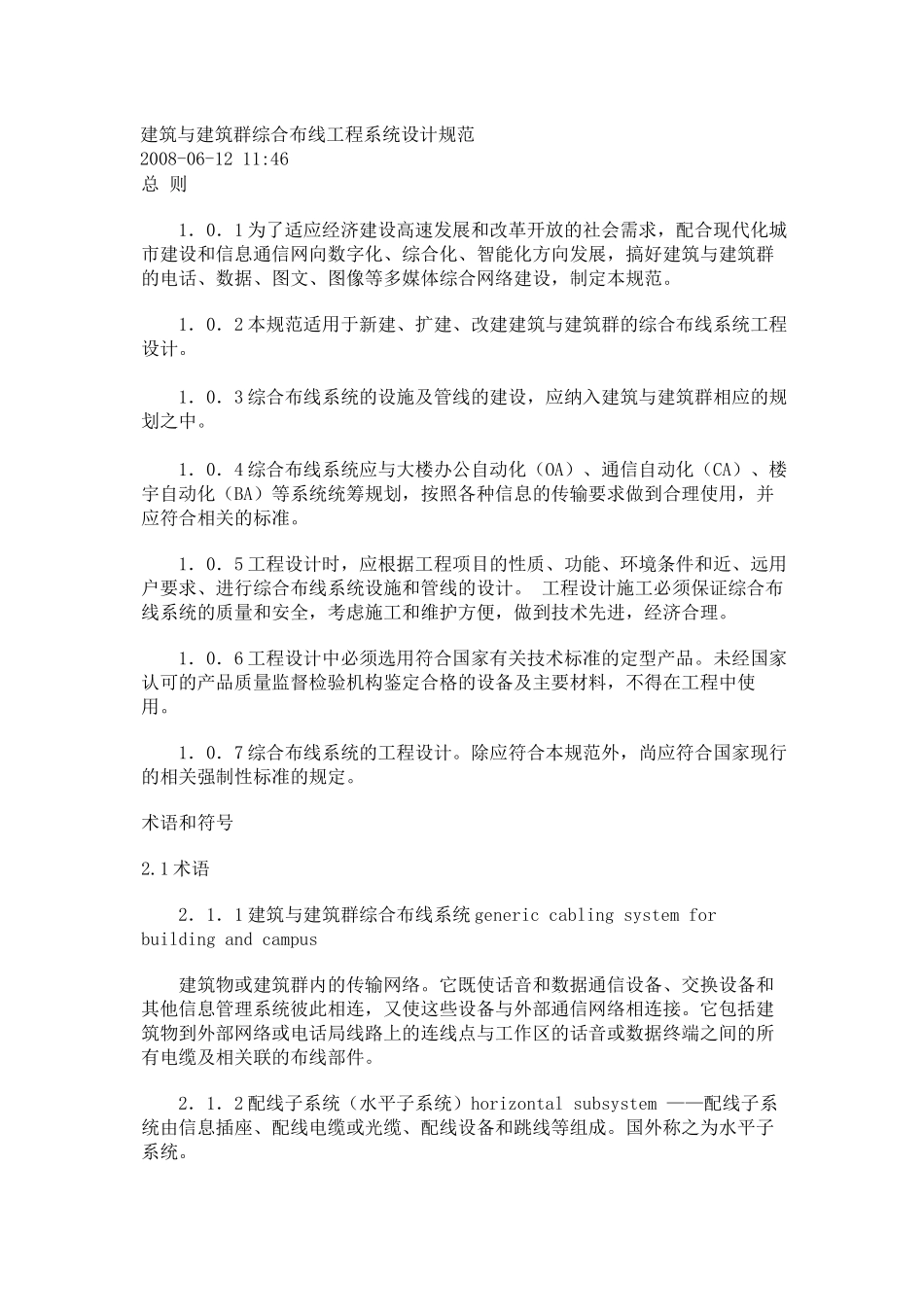

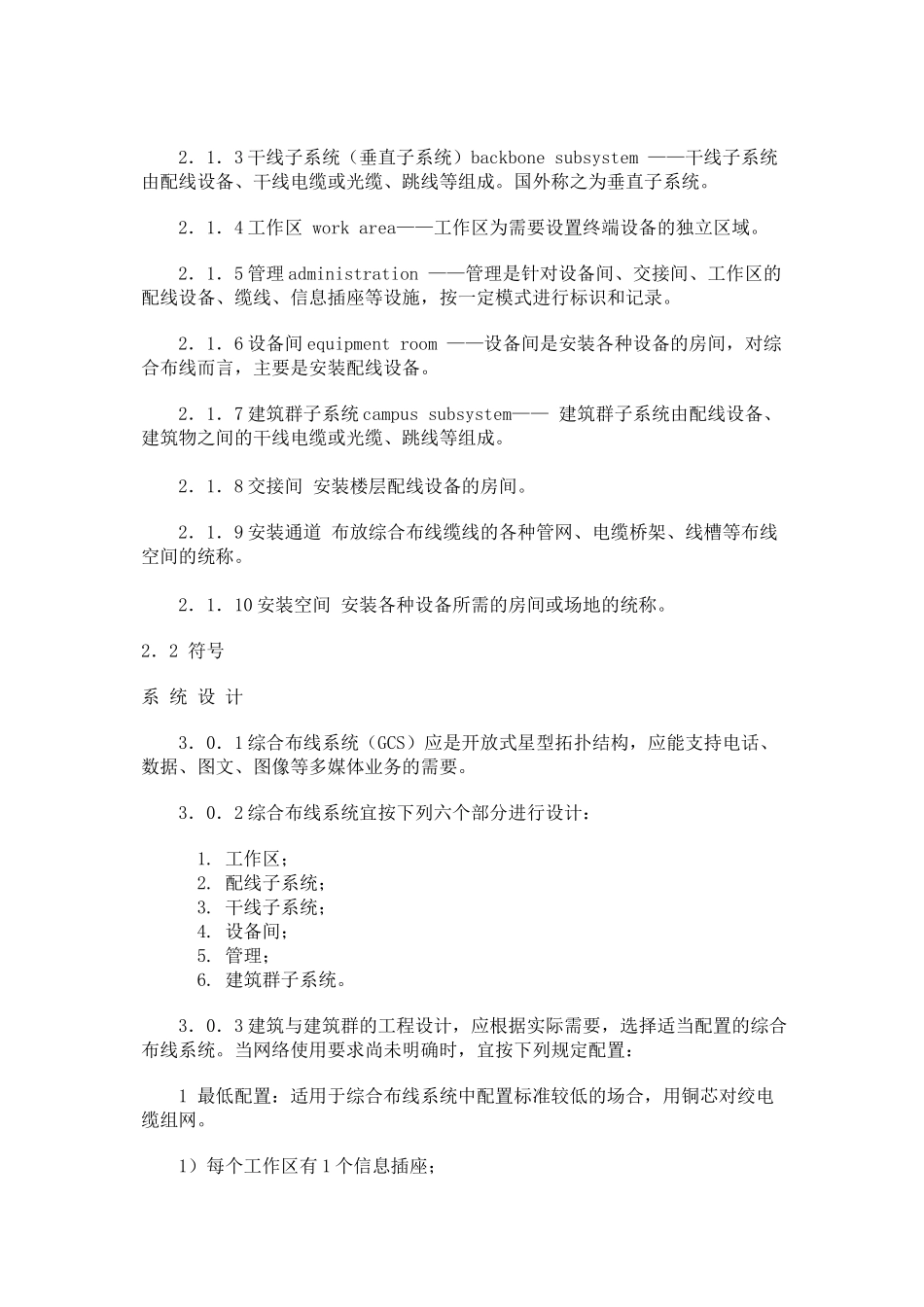

建筑与建筑群综合布线工程系统设计规范2008-06-1211:46总则1．0．1为了适应经济建设高速发展和改革开放的社会需求，配合现代化城市建设和信息通信网向数字化、综合化、智能化方向发展，搞好建筑与建筑群的电话、数据、图文、图像等多媒体综合网络建设，制定本规范。1．0．2本规范适用于新建、扩建、改建建筑与建筑群的综合布线系统工程设计。1．0．3综合布线系统的设施及管线的建设，应纳入建筑与建筑群相应的规划之中。1．0．4综合布线系统应与大楼办公自动化（OA）、通信自动化（CA）、楼宇自动化（BA）等系统统筹规划，按照各种信息的传输要求做到合理使用，并应符合相关的标准。1．0．5工程设计时，应根据工程项目的性质、功能、环境条件和近、远用户要求、进行综合布线系统设施和管线的设计。工程设计施工必须保证综合布线系统的质量和安全，考虑施工和维护方便，做到技术先进，经济合理。1．0．6工程设计中必须选用符合国家有关技术标准的定型产品。未经国家认可的产品质量监督检验机构鉴定合格的设备及主要材料，不得在工程中使用。1．0．7综合布线系统的工程设计。除应符合本规范外，尚应符合国家现行的相关强制性标准的规定。术语和符号2.1术语2．1．1建筑与建筑群综合布线系统genericcablingsystemforbuildingandcampus建筑物或建筑群内的传输网络。它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，又使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线点与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。2．1．2配线子系统（水平子系统）horizontalsubsystem——配线子系统由信息插座、配线电缆或光缆、配线设备和跳线等组成。国外称之为水平子系统。2．1．3干线子系统（垂直子系统）backbonesubsystem——干线子系统由配线设备、干线电缆或光缆、跳线等组成。国外称之为垂直子系统。2．1．4工作区workarea——工作区为需要设置终端设备的独立区域。2．1．5管理administration——管理是针对设备间、交接间、工作区的配线设备、缆线、信息插座等设施，按一定模式进行标识和记录。2．1．6设备间equipmentroom——设备间是安装各种设备的房间，对综合布线而言，主要是安装配线设备。2．1．7建筑群子系统campussubsystem——建筑群子系统由配线设备、建筑物之间的干线电缆或光缆、跳线等组成。2．1．8交接间安装楼层配线设备的房间。2．1．9安装通道布放综合布线缆线的各种管网、电缆桥架、线槽等布线空间的统称。2．1．10安装空间安装各种设备所需的房间或场地的统称。2．2符号系统设计3．0．1综合布线系统（GCS）应是开放式星型拓扑结构，应能支持电话、数据、图文、图像等多媒体业务的需要。3．0．2综合布线系统宜按下列六个部分进行设计：1.工作区；2.配线子系统；3.干线子系统；4.设备间；5.管理；6.建筑群子系统。3．0．3建筑与建筑群的工程设计，应根据实际需要，选择适当配置的综合布线系统。当网络使用要求尚未明确时，宜按下列规定配置：1最低配置：适用于综合布线系统中配置标准较低的场合，用铜芯对绞电缆组网。1）每个工作区有1个信息插座；2）每个信息插座的配线电缆为1条4对对绞电缆；3）干线电缆的配置，对计算机网络宜按24个信息插座配2对对绞线，或每一个集线器（HUB）或集线器群（HUB群）配4对对绞线；对电话至少每个信息插座配1对对绞线。2基本配置：适用于综合布线系统中中等配置标准的场合，用铜芯对绞电缆组网。1）每个工作区有2个或2个以上信息插座；2）每个信息插座的配线电缆为1条4对对绞电缆；3）干线电缆的配置，对计算机网络宜按24个信息插座配置2对对绞线，或每一个HUB或HUB群配4对对绞线；对电话至少每个信息插座配1对对绞线。3综合配置：适用于综合布线系统中配置标准较高的场合，用光缆和铜芯对绞电缆混合组网。1）以基本配置的信息插座量作为基础理论配置；2）垂直干线的配置：每48个信息插座宜配2芯光纤，适用于计算机网络；电话或部分计算机网络，选用对绞电缆，按信息插座所需线对的25%配置垂直干线电缆，或按用户要求进行配置，并考虑适当的备用量；3）当楼层信息插座较少时...
