山东水利桩基工程施工组织设计VIP专享VIP免费

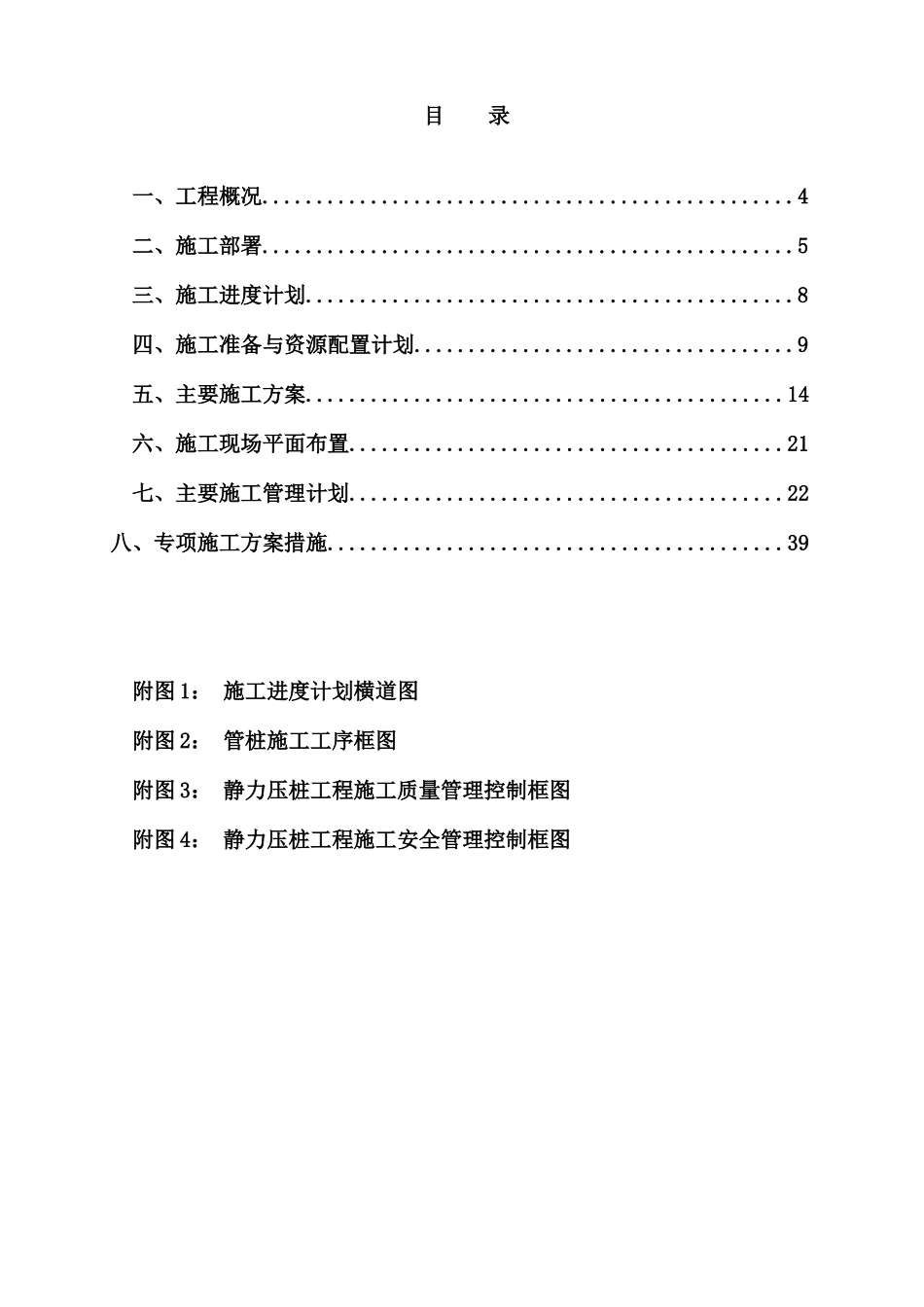

济南中海华山东片区6地块项目5#、9#、10#、15#、16#楼管桩基础工程施工组织设计山东水利工程总公司二〇一五年十一月编制（项目技术负责人）：审核人（项目经理）：审批人（总工程师）：批准日期：二0一五年十一月目录一、工程概况.................................................4二、施工部署.................................................5三、施工进度计划.............................................8四、施工准备与资源配置计划...................................9五、主要施工方案............................................14六、施工现场平面布置........................................21七、主要施工管理计划........................................22八、专项施工方案措施..........................................39附图1：施工进度计划横道图附图2：管桩施工工序框图附图3：静力压桩工程施工质量管理控制框图附图4：静力压桩工程施工安全管理控制框图一、工程概况1.1工程名称：济南中海华山东片区6地块项目5#、9#、10#、15#、16#楼管桩基础工程1.2工程地点：济南市历城区华山镇，华山东路东侧，南靠卧牛山，北邻济青高速1.3项目承包范围：预应力混凝土管桩采购、运输、吊装及静压桩施工等内容。楼号基础形式管桩型号±0.00标高设计桩顶标高单桩承载力特征值终压值（KN）持力层管桩数量备注5桩+筏基础PHC600AB(130)-3828.9m-9.850m2700KN5400≤N≤5600第九层262棵9桩+筏基础PHC600AB(130)-4128.7m-7.270m2600KN5200≤N≤5500第七层238棵10桩+筏基础PHC600AB(130)-4128.70m-8.170m2600KN5200≤N≤5500第七层238棵15桩+筏基础PHC600AB(130)-41PHC600AB(130)-2327.60m-9.270m1200KN5200≤N≤5500第八层第六层231棵13棵16桩+筏基础PHC600AB(130)-41PHC600AB(130)-26PHC600AB(130)-2427.60m-9.370m2600KN5200≤N≤5500第八层第六层第六层231棵11棵31棵合计1255棵说明：6地块二标段共计5个单体楼座，主楼的管桩共计1200棵，折合48414延米,15#楼裙楼的管桩共计13棵，折合299延米。16#楼裙楼的管桩共计42棵，折合1030延米。每棵桩的最上一节桩的有效长度不的短于12米。1.4质量、安全目标：质量一次验收合格、安全无事故。1.5工期要求：5个单体楼座同时施工工期为30日历天，开工日期依据建设单位的开工令为准。1.6建设参建单位项目建设单位：济南中海城房地产开发有限公司项目监理单位：山东省建设监理咨询有限公司项目勘察单位：山东省城乡建设勘察院项目设计单位：马建国际建筑设计顾问有限公司山东同圆设计集团有限公司桩基施工单位：山东水利工程总公司1.7工程施工条件本工程结构为框架剪力墙结构、基础形式为筏板+管桩基础，本工程地基基础设计等级为甲级，桩基安全等级为二级，管桩受力机理为端承摩擦桩，最上一节桩有效长度不的少于12米。拟建场地位于济南市历城区华山镇，华山东路东侧，南靠卧牛山，北邻济青高速。场地为拆迁重建场地。场地地形基本平坦，场地孔口标高为23.41～26.72m，相对高差为3.31m。场地地貌单元属黄河～小清河冲积平原与山前冲洪积平原交接地貌单元。1.8场区工程地质简况：拟建场地位于济南市历城区华山镇，华山东路东侧，南靠卧牛山，北邻济青高速。场地为拆迁重建场地。本工程设计以第⑧粉质黏土（Q3al+pl）层为持力层。场地地形基本平坦，场地孔口标高为23.41～26.72m，相对高差为3.31m。场地地貌单元属黄河～小清河冲积平原与山前冲洪积平原交接地貌单元。场区附近发育的河流主要有黄河和小清河。黄河位于场地北侧约2.5km，发源于青海省青藏高原的巴颜喀拉山脉北麓的卡日曲，在济南段属于地上河，常年有水，补给济南市地下水。小清河位于南侧约1.0km，河水自西向东流淌，常年不断，属济南市区主要河流，设计防洪标准高，是济南市区防洪排涝的主要通道。在勘察深度范围内，场地地层自上而下由新近人工堆积填土（Qml）、第四系全新统～上更新统冲洪积层（Q3～4al+pl）组成，自上而下分11层，详述如下：①-1杂填土（Qml）杂色，以石块、砖块、混凝土块等建筑垃圾为主，稍湿，松散，黏性土充填，岩芯局部呈短柱状、碎块状...
