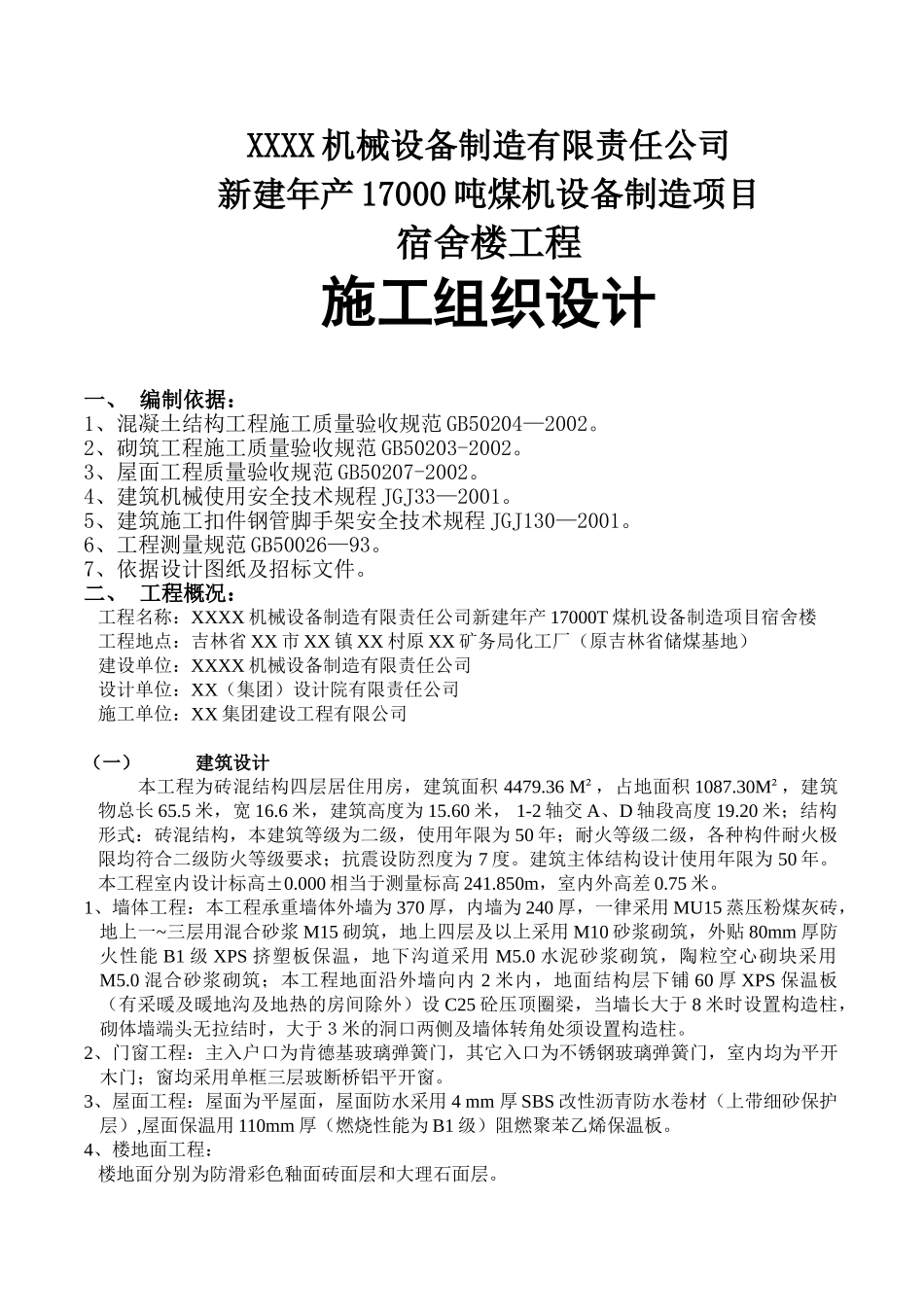

XXXX机械设备制造有限责任公司新建年产17000吨煤机设备制造项目宿舍楼工程施工组织设计一、编制依据：1、混凝土结构工程施工质量验收规范GB50204—2002。2、砌筑工程施工质量验收规范GB50203-2002。3、屋面工程质量验收规范GB50207-2002。4、建筑机械使用安全技术规程JGJ33—2001。5、建筑施工扣件钢管脚手架安全技术规程JGJ130—2001。6、工程测量规范GB50026—93。7、依据设计图纸及招标文件。二、工程概况：工程名称：XXXX机械设备制造有限责任公司新建年产17000T煤机设备制造项目宿舍楼工程地点：吉林省XX市XX镇XX村原XX矿务局化工厂（原吉林省储煤基地）建设单位：XXXX机械设备制造有限责任公司设计单位：XX（集团）设计院有限责任公司施工单位：XX集团建设工程有限公司（一）建筑设计本工程为砖混结构四层居住用房，建筑面积4479.36M²，占地面积1087.30M²，建筑物总长65.5米，宽16.6米，建筑高度为15.60米，1-2轴交A、D轴段高度19.20米；结构形式：砖混结构，本建筑等级为二级，使用年限为50年；耐火等级二级，各种构件耐火极限均符合二级防火等级要求；抗震设防烈度为7度。建筑主体结构设计使用年限为50年。本工程室内设计标高±0.000相当于测量标高241.850m，室内外高差0.75米。1、墙体工程：本工程承重墙体外墙为370厚，内墙为240厚，一律采用MU15蒸压粉煤灰砖，地上一~三层用混合砂浆M15砌筑，地上四层及以上采用M10砂浆砌筑，外贴80mm厚防火性能B1级XPS挤塑板保温，地下沟道采用M5.0水泥砂浆砌筑，陶粒空心砌块采用M5.0混合砂浆砌筑；本工程地面沿外墙向内2米内，地面结构层下铺60厚XPS保温板（有采暖及暖地沟及地热的房间除外）设C25砼压顶圈梁，当墙长大于8米时设置构造柱，砌体墙端头无拉结时，大于３米的洞口两侧及墙体转角处须设置构造柱。2、门窗工程：主入户口为肯德基玻璃弹簧门，其它入口为不锈钢玻璃弹簧门，室内均为平开木门；窗均采用单框三层玻断桥铝平开窗。3、屋面工程：屋面为平屋面，屋面防水采用4mm厚SBS改性沥青防水卷材（上带细砂保护层）,屋面保温用110mm厚（燃烧性能为B1级）阻燃聚苯乙烯保温板。4、楼地面工程：楼地面分别为防滑彩色釉面砖面层和大理石面层。5、外装修工程：外墙用水泥砂浆打底，外贴80mm厚防火性能B1级XPS挤塑保温板，刷弹性涂料；6、内装修工程：（1）室内墙阳角处均做60宽1：2水泥砂浆护角。内墙面除操作间、餐厅、沐浴间、洗衣房、卫生间等做彩色釉面砖外，其余均为刮大白，乳胶漆二遍；（2）窗台板均为大理石窗台板；（3）水箱间天棚做法为刮大白，乳胶漆二遍；其它房间为轻钢龙骨铝塑板面层和石膏板面层；7、室内为热水供暖，采用低温地板辐射方式；电气工程采用220/380V配电系统，配电箱、开关、插座均为暗装。（二）结构设计本工程为五层砖混砌体结构，各层层高均为3.6米，主要开间3.6米，进深6.9米，基础形势为毛石混凝土条形基础，采用M5.0水泥砂浆砌筑；除注明外，本工程的梁、板、楼梯砼强度等级为均为C30，过梁、构造柱砼为C25，钢筋采用HPB235级、HRB335级；钢筋砼保护层：基础为不小于40mm，梁柱为20~30mm,板为15~20mm；梁长大于等于6米时，均按3‰起拱；15轴到19轴为无梁空心板，无梁空心板施工工艺采用模壳，浇筑时按3‰起拱；基础开挖时，保留200mm深由人工完成，避免扰动土的原状结构，基础回填土及位于设备基础、散水下部分的回填土均采用2：8灰土分层夯实，压实系数为0.94。砖砌体与构造柱设置ø6拉结筋，构造柱留马牙槎，所有承重墙体均设置钢筋砼圈梁，构造柱、圈梁兼作防雷接地时，其有关纵筋必须焊接。三、现场条件：1、本工程位于吉舒镇丰广村原吉林省储煤基地院内，场地自然标高为-1.2米，建筑物东侧及北侧紧靠绿化带，南侧是新建厂房及施工通道，西侧原有土堆占了新建宿舍楼重合，开工前需要进行挖土外运；拟建工程施工场地狭小，近处无法堆积土方及材料，拟定在南侧设立搅拌场和材料堆放、加工场地；2、施工道路条件：进入施工现场的道路为砂石路面，是在原场区地面回填后新铺设的临时施工道路，因基底未做处理，现在正值雨季，必将导致场地泥泞、积水，所以砼罐车及输送泵等大型车辆进场时需经...
