厂房高支模施工专项方案VIP免费

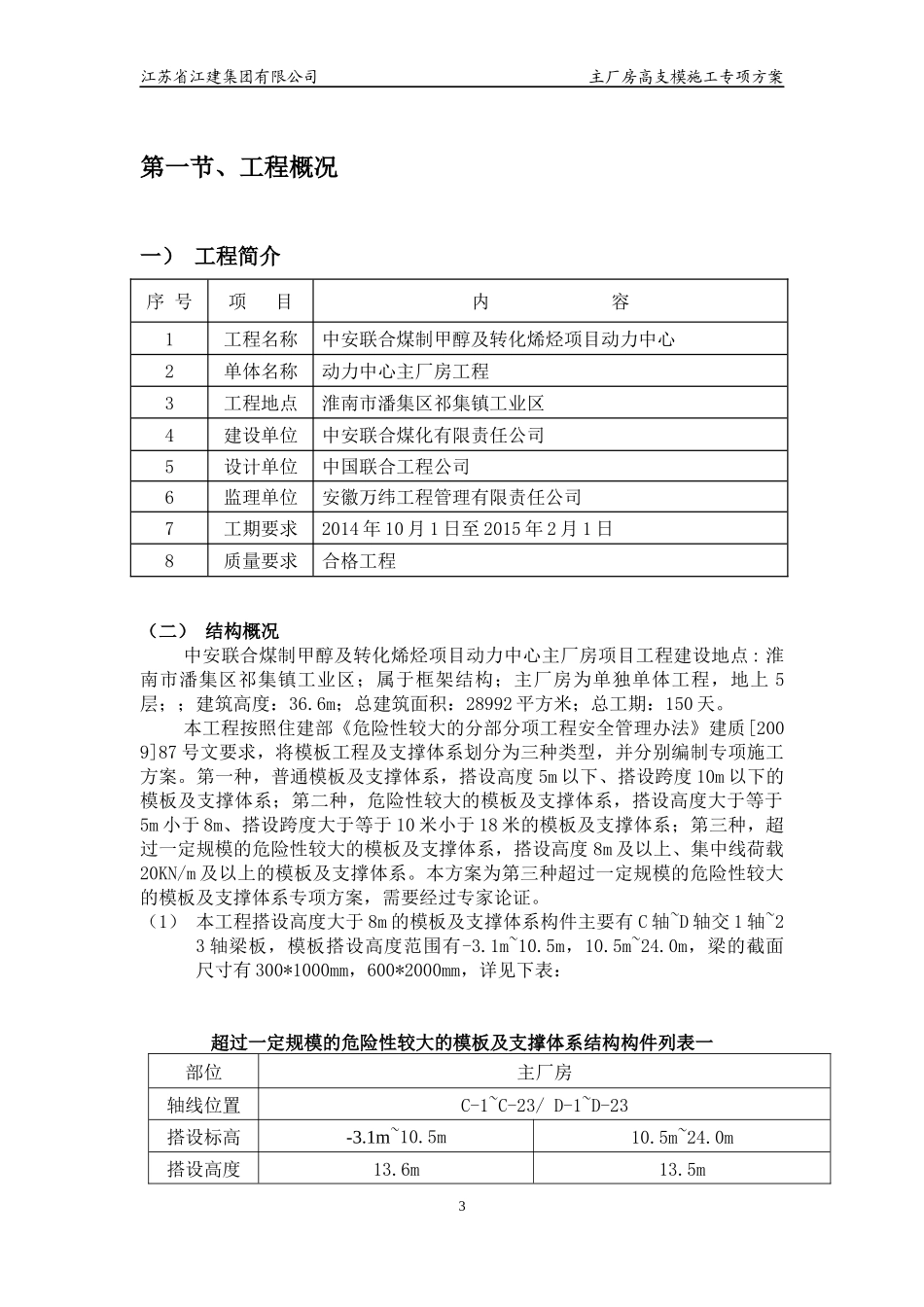

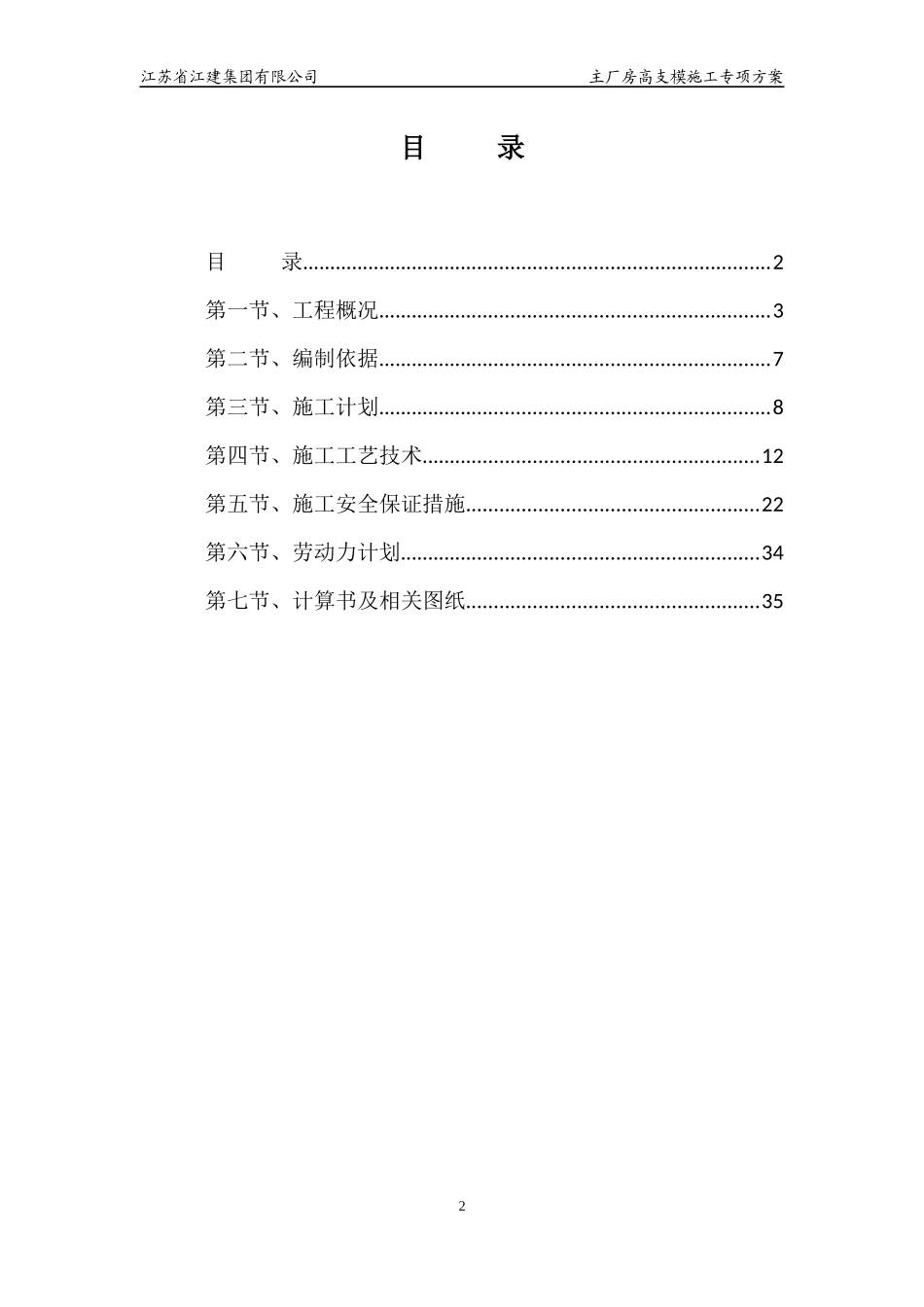

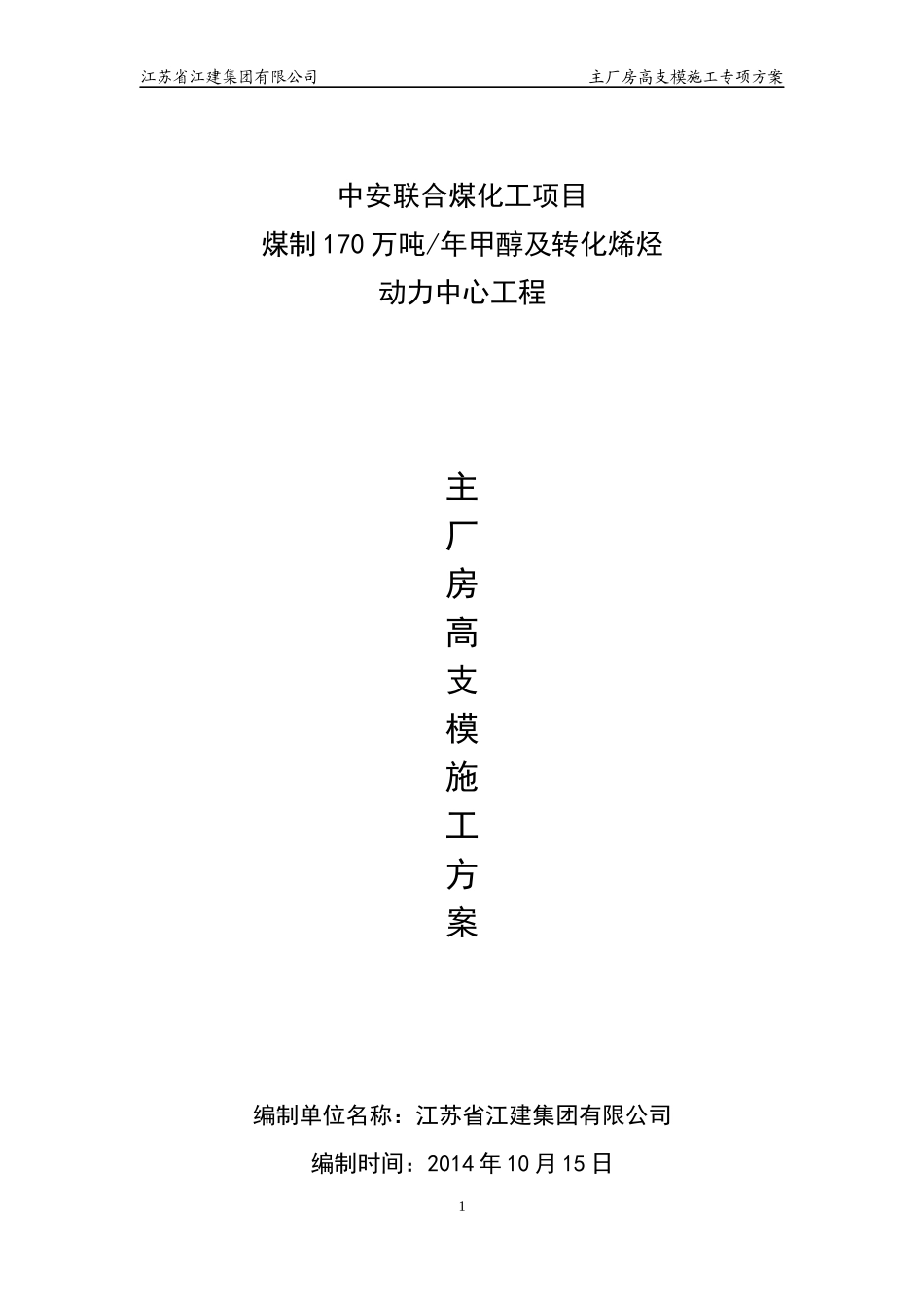

江苏省江建集团有限公司主厂房高支模施工专项方案中安联合煤化工项目煤制170万吨/年甲醇及转化烯烃动力中心工程主厂房高支模施工方案编制单位名称：江苏省江建集团有限公司编制时间：2014年10月15日1江苏省江建集团有限公司主厂房高支模施工专项方案目录目录.....................................................................................2第一节、工程概况.......................................................................3第二节、编制依据.......................................................................7第三节、施工计划.......................................................................8第四节、施工工艺技术.............................................................12第五节、施工安全保证措施.....................................................22第六节、劳动力计划.................................................................34第七节、计算书及相关图纸.....................................................352江苏省江建集团有限公司主厂房高支模施工专项方案第一节、工程概况一）工程简介（二）结构概况中安联合煤制甲醇及转化烯烃项目动力中心主厂房项目工程建设地点:淮南市潘集区祁集镇工业区；属于框架结构；主厂房为单独单体工程，地上5层；；建筑高度：36.6m；总建筑面积：28992平方米；总工期：150天。本工程按照住建部《危险性较大的分部分项工程安全管理办法》建质[2009]87号文要求，将模板工程及支撑体系划分为三种类型，并分别编制专项施工方案。第一种，普通模板及支撑体系，搭设高度5m以下、搭设跨度10m以下的模板及支撑体系；第二种，危险性较大的模板及支撑体系，搭设高度大于等于5m小于8m、搭设跨度大于等于10米小于18米的模板及支撑体系；第三种，超过一定规模的危险性较大的模板及支撑体系，搭设高度8m及以上、集中线荷载20KN/m及以上的模板及支撑体系。本方案为第三种超过一定规模的危险性较大的模板及支撑体系专项方案，需要经过专家论证。（1）本工程搭设高度大于8m的模板及支撑体系构件主要有C轴~D轴交1轴~23轴梁板，模板搭设高度范围有-3.1m~10.5m，10.5m~24.0m，梁的截面尺寸有300*1000mm，600*2000mm，详见下表：超过一定规模的危险性较大的模板及支撑体系结构构件列表一部位主厂房轴线位置C-1~C-23/D-1~D-23搭设标高-3.1m~10.5m10.5m~24.0m搭设高度13.6m13.5m3序号项目内容1工程名称中安联合煤制甲醇及转化烯烃项目动力中心2单体名称动力中心主厂房工程3工程地点淮南市潘集区祁集镇工业区4建设单位中安联合煤化有限责任公司5设计单位中国联合工程公司6监理单位安徽万纬工程管理有限责任公司7工期要求2014年10月1日至2015年2月1日8质量要求合格工程江苏省江建集团有限公司主厂房高支模施工专项方案搭设面积20242024梁截面；梁跨度300×1000；11.5m300×1000；11.5m板厚150mm150mm梁板砼C35C35（三）本工程超高大模板支撑体系特点：1、跨度大，超高支撑系统中最大跨度为11.5m，所有梁板的模板拆除都要求砼强度达到100%；2、本工程支撑高度较大，最高高度为13.6m；本工程采用商品混凝土，浇捣时采用地泵进行混凝土输送。二、建筑施工图4江苏省江建集团有限公司主厂房高支模施工专项方案10.5m层平面图5江苏省江建集团有限公司主厂房高支模施工专项方案24.0m层平面图6江苏省江建集团有限公司主厂房高支模施工专项方案三、施工要求1、确保模板支架在使用周期内安全、稳定、牢靠。2、模板支架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络2、模板及支架的搭设和拆除需严格执行该《专项施工方案》。第二节、编制依据《建筑施工模板安全技术规范》JGJ162-2008《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）7江苏省江建集团有限公司主厂房高支模施工专项方案《木结构设计规范》GB50005-2003《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范...
