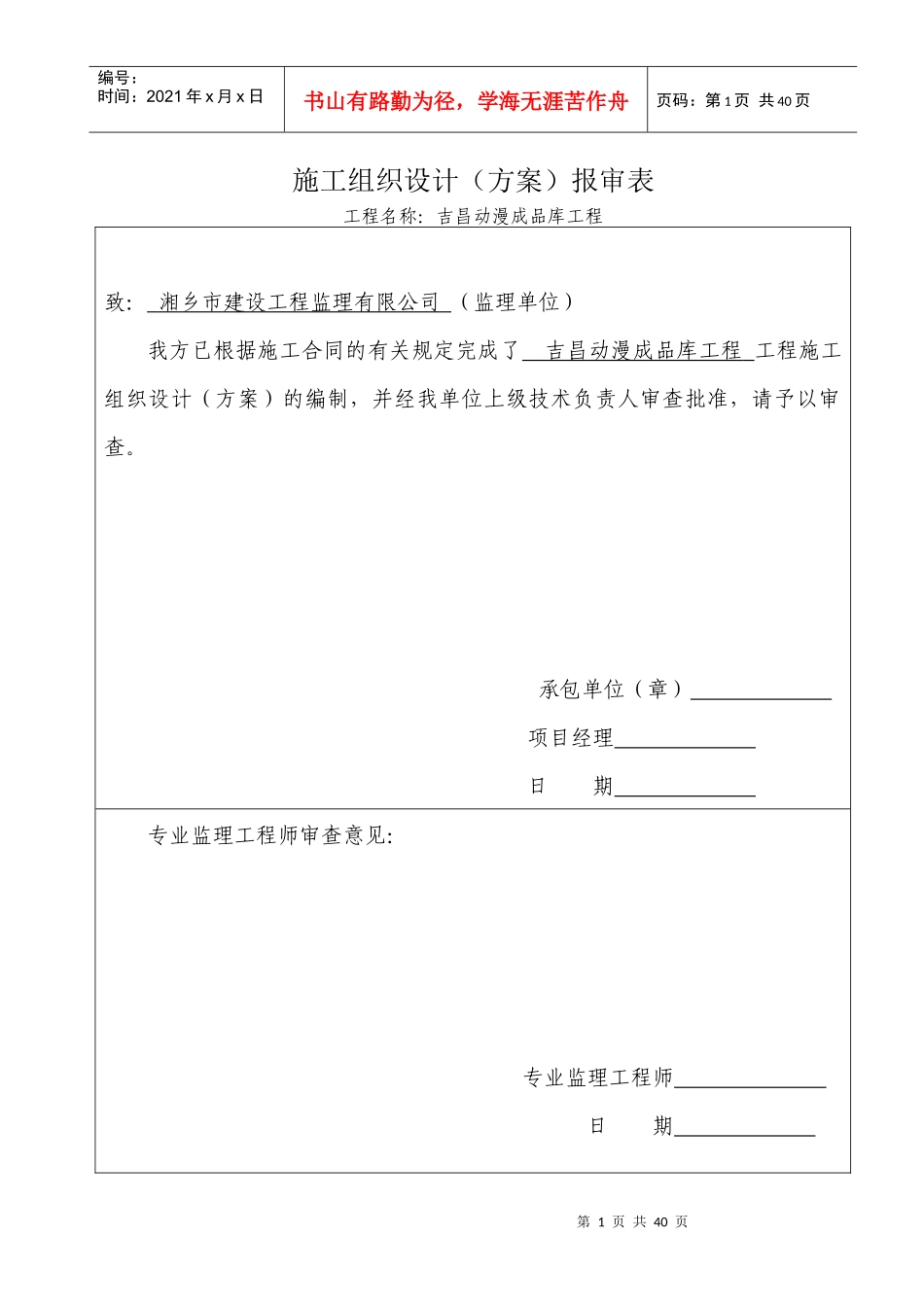

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页施工组织设计（方案）报审表工程名称：吉昌动漫成品库工程致：湘乡市建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了吉昌动漫成品库工程工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页总监理工程师审查意见：项目监理机构总监理工程师日期一、编制依据1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》（GB50205-2001）3.《钢结构焊接规范》（GB50661-2011）4．《钢结构制作工艺规程》（DBJ08-16-95）5．《结构工程质量检测评定标准》（GB50221-95）6．《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-2011）7．《建筑工程施工质量验收统一标准》（GB50300-2001）8．《压型金属板设计施工规程》（GB50896-2013）9．《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923-2011）10．《钢结构防火涂料应用技术规程》CECS24：9011．工程合同有关语文件二、工程概况2.1工程建设概况：2.1.1工程名称：吉昌动漫成品库工程2.1.2工程地点：红仑工业园2.1.3建设单位：湘乡市建设工程有限责任公司2.2工程施工概况本工程由湘乡市质量安全监督检查站负责质量安全监督、湘乡市建设工程监理有限公司对本第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页工程全程监理、吉昌动漫成品库工程指挥部指挥、协调、监督。本工程为吉昌动漫玩具（湖南）有限公司建设的成品库。地点位于湘乡市经开区。本项目总建筑面积为3117.08平方米。本工程为砖混轻钢结构体系。建筑总层数为地上一层，建筑高度7.30米。耐火等级二级。设计使用年限为50年。结构选型：门式钢架。抗震设防按六度抗震设防设计。屋面防水等级Ⅱ级。仓库火灾危险性类别丙类。环境类别：室外地面以下、屋面、卫生间环境类别为二（a）类，其余室外地面以上房间环境类别为一类。三、施工机具和人员配置1．主要施工机具机具名称型号规格单位数量备注平刨个5圆盘锯个3手持电动工具台4钢筋机械台1电焊机把2型材切割机台1搅拌机把2振捣器台1桩工机械台2超声波探伤仪台1检验工具批1五金工具批1喷漆机台12．人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工1焊接、气割5安装工1钢结构制作安装6电工1电气7钳工1附属设备安装8后勤人员1生活四、场地介绍及施工平面图第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页本工程位于红仑工业园。为热带季风气候，极少霜冻期，施工条件较好。地基是推山填土承载力较差，为独立柱柱基础。地下水一般，场地排水通畅，雨量充足，无冰雪。施工总面积约3117.08平方米。道路为水泥路面。(施工平面图略)五、施工工序1.施工准备（1）生活设施施工（2）施工机具布置（3）材料进场存放、验收（4）技术准备2.钢结构制作组装、检验（1）钢材放样,下料,开孔（2）切割、矫正成型（3）边缘、端部和摩擦面加工（4）钢结构构件组装、校正、检验（5）各构件第一遍防腐涂刷3.钢结构焊接、检验4.钢结构安装、检验（1）基础检查（2）吊装前准备（3）钢柱吊装校正（4）钢梁吊装校正（5）钢屋架安装校正（6）其他钢构件安装校正、检验5．螺栓连接、检验（1）普通螺栓连接（2）普通螺栓连接、检验6．钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7.防火涂料涂装、检验第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页8.压型金属板安装、检验9.扫尾与验收（1）工程扫尾（2）交接验收（3）拆除施工设施六、施工方案1．流程图（1）钢结构制作工艺流程图不合格合格施工详图材料检验制作工艺放样、切割零件校正制孔组装检查焊接报告第6页共40页第5页共40页编...
