基坑止水支护工程安全施工组织方案VIP免费

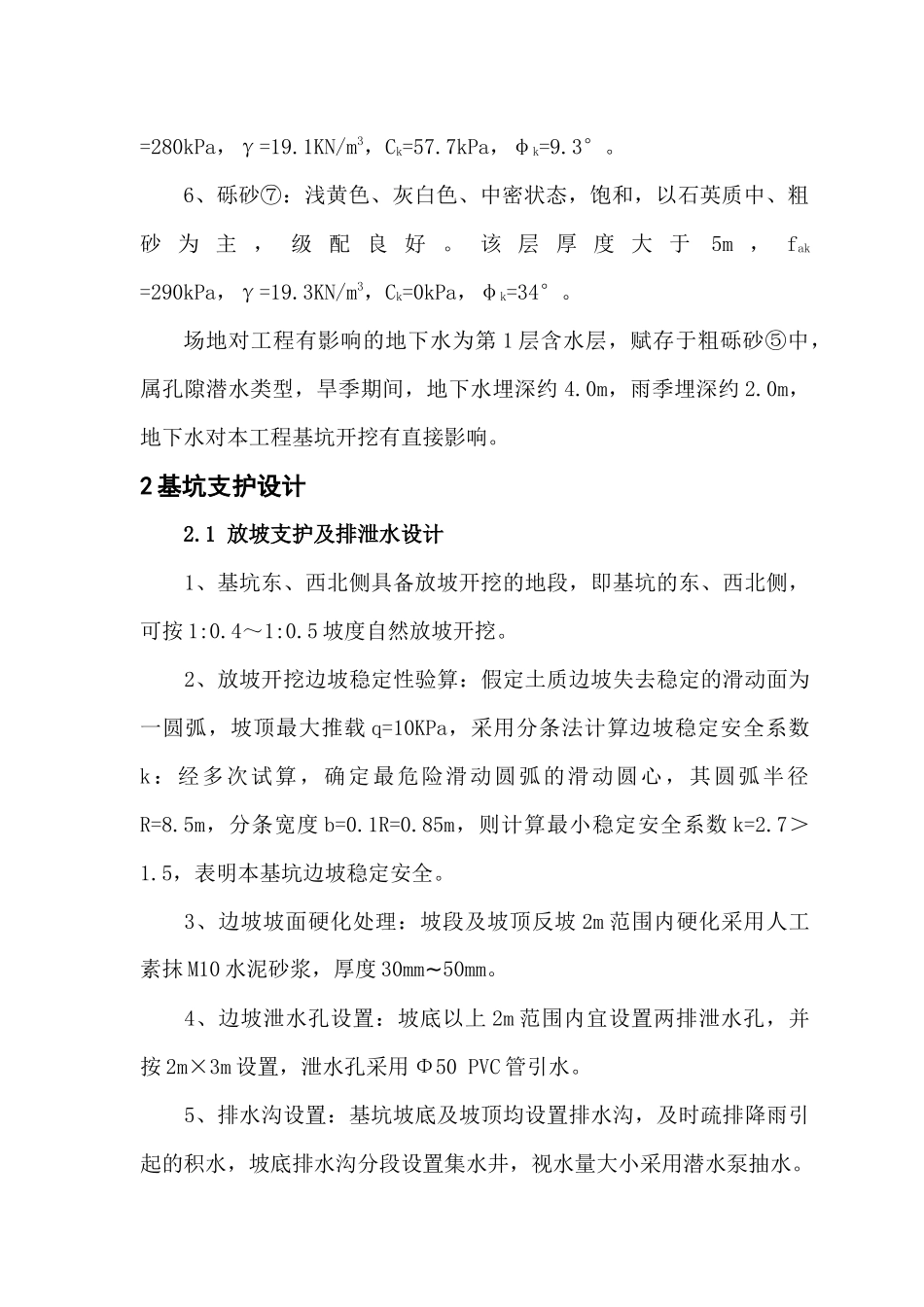

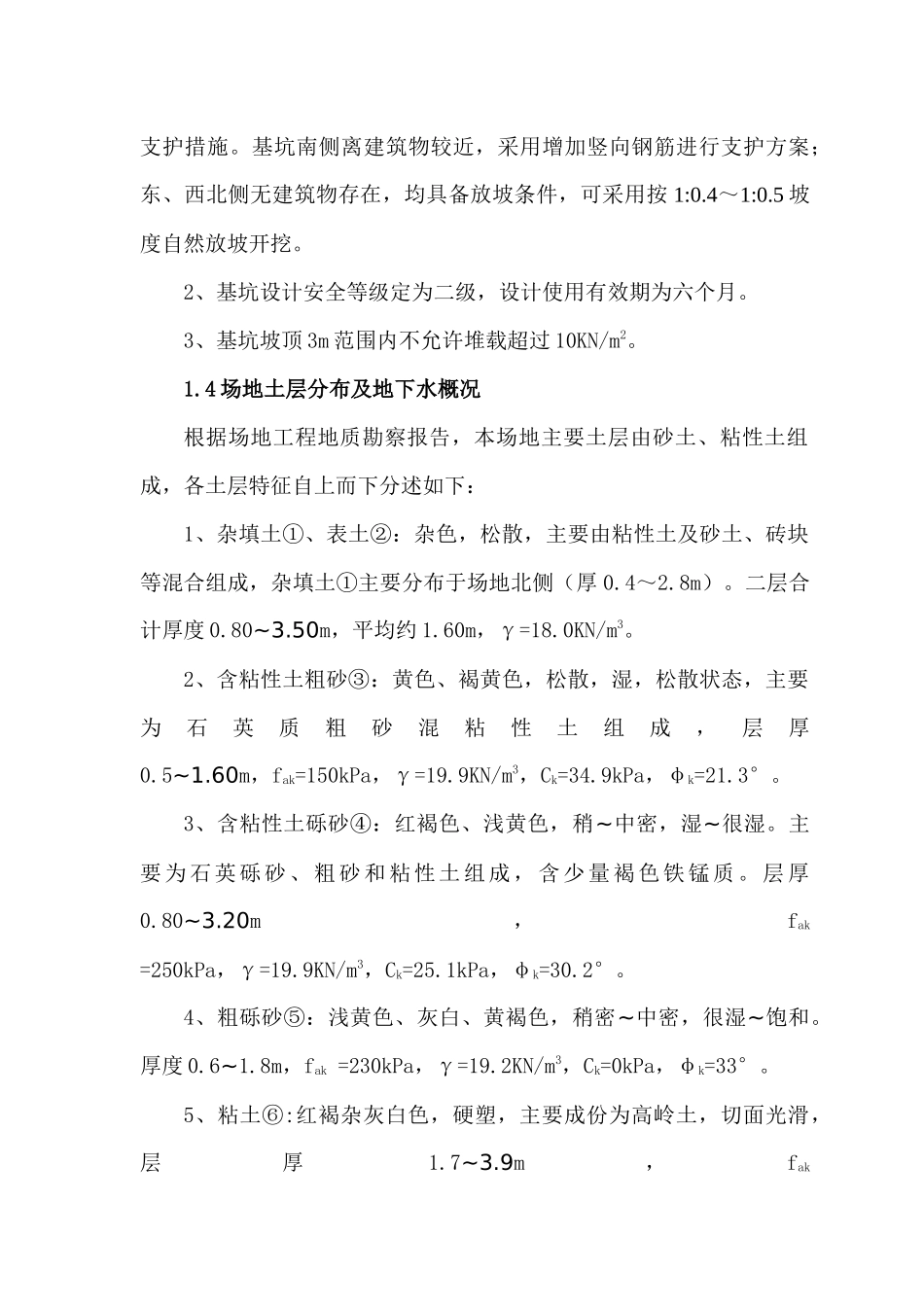

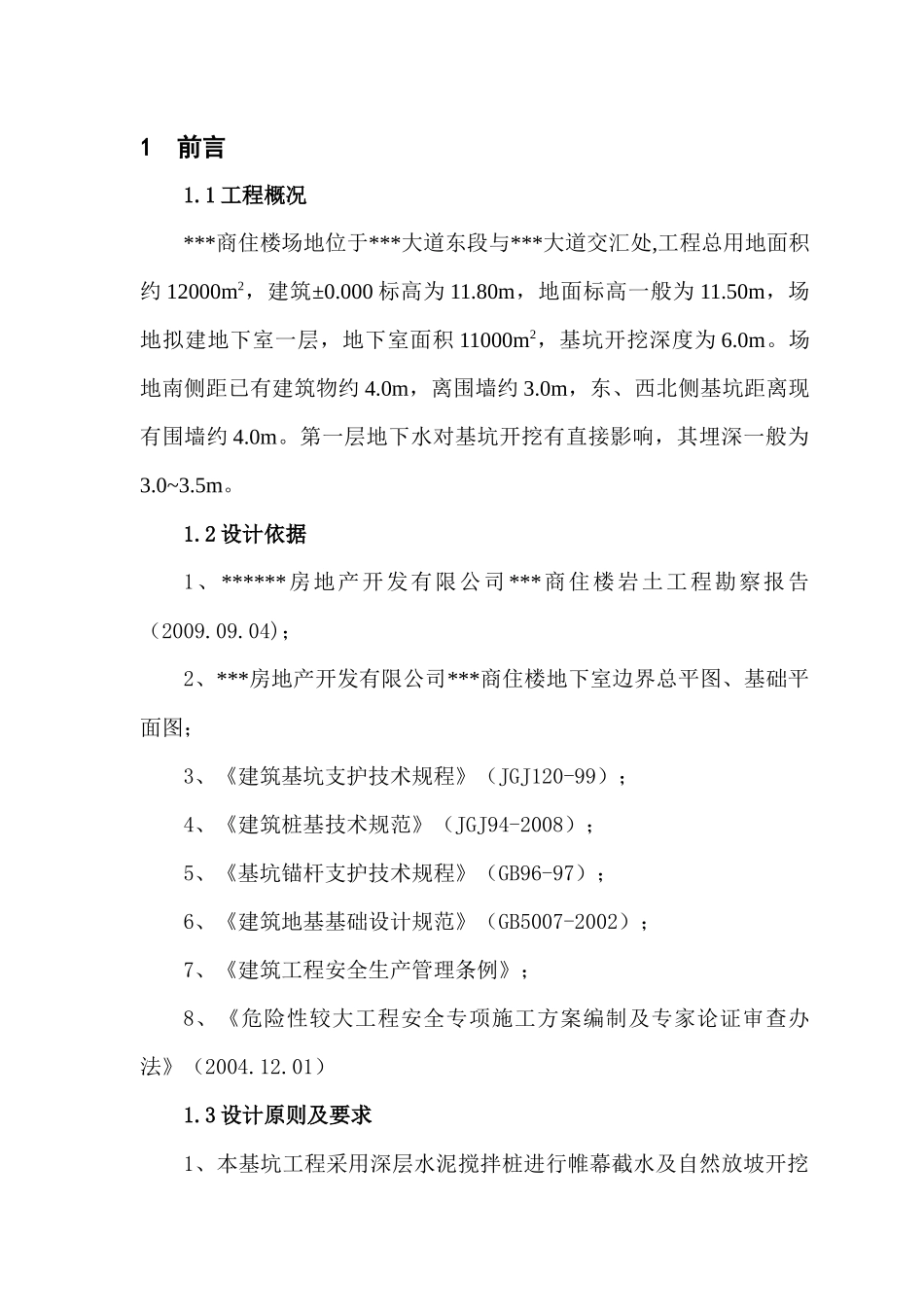

1前言1.1工程概况***商住楼场地位于***大道东段与***大道交汇处,工程总用地面积约12000m2，建筑±0.000标高为11.80m，地面标高一般为11.50m，场地拟建地下室一层，地下室面积11000m2，基坑开挖深度为6.0m。场地南侧距已有建筑物约4.0m，离围墙约3.0m，东、西北侧基坑距离现有围墙约4.0m。第一层地下水对基坑开挖有直接影响，其埋深一般为3.0~3.5m。1.2设计依据1、******房地产开发有限公司***商住楼岩土工程勘察报告（2009.09.04)；2、***房地产开发有限公司***商住楼地下室边界总平图、基础平面图；3、《建筑基坑支护技术规程》（JGJ120-99）；4、《建筑桩基技术规范》（JGJ94-2008）；5、《基坑锚杆支护技术规程》（GB96-97）；6、《建筑地基基础设计规范》（GB5007-2002）；7、《建筑工程安全生产管理条例》；8、《危险性较大工程安全专项施工方案编制及专家论证审查办法》（2004.12.01）1.3设计原则及要求1、本基坑工程采用深层水泥搅拌桩进行帷幕截水及自然放坡开挖支护措施。基坑南侧离建筑物较近，采用增加竖向钢筋进行支护方案；东、西北侧无建筑物存在，均具备放坡条件，可采用按1:0.4～1:0.5坡度自然放坡开挖。2、基坑设计安全等级定为二级，设计使用有效期为六个月。3、基坑坡顶3m范围内不允许堆载超过10KN/m2。1.4场地土层分布及地下水概况根据场地工程地质勘察报告，本场地主要土层由砂土、粘性土组成，各土层特征自上而下分述如下：1、杂填土①、表土②：杂色，松散，主要由粘性土及砂土、砖块等混合组成，杂填土①主要分布于场地北侧（厚0.4～2.8m）。二层合计厚度0.80~3.50m，平均约1.60m，γ=18.0KN/m3。2、含粘性土粗砂③：黄色、褐黄色，松散，湿，松散状态，主要为石英质粗砂混粘性土组成，层厚0.5~1.60m，fak=150kPa，γ=19.9KN/m3，Ck=34.9kPa，φk=21.3°。3、含粘性土砾砂④：红褐色、浅黄色，稍~中密，湿~很湿。主要为石英砾砂、粗砂和粘性土组成，含少量褐色铁锰质。层厚0.80~3.20m，fak=250kPa，γ=19.9KN/m3，Ck=25.1kPa，φk=30.2°。4、粗砾砂⑤：浅黄色、灰白、黄褐色，稍密~中密，很湿~饱和。厚度0.6~1.8m，fak=230kPa，γ=19.2KN/m3，Ck=0kPa，φk=33°。5、粘土⑥:红褐杂灰白色，硬塑，主要成份为高岭土，切面光滑，层厚1.7~3.9m，fak=280kPa，γ=19.1KN/m3，Ck=57.7kPa，φk=9.3°。6、砾砂⑦：浅黄色、灰白色、中密状态，饱和，以石英质中、粗砂为主，级配良好。该层厚度大于5m，fak=290kPa，γ=19.3KN/m3，Ck=0kPa，φk=34°。场地对工程有影响的地下水为第1层含水层，赋存于粗砾砂⑤中，属孔隙潜水类型，旱季期间，地下水埋深约4.0m，雨季埋深约2.0m，地下水对本工程基坑开挖有直接影响。2基坑支护设计2.1放坡支护及排泄水设计1、基坑东、西北侧具备放坡开挖的地段，即基坑的东、西北侧，可按1:0.4～1:0.5坡度自然放坡开挖。2、放坡开挖边坡稳定性验算：假定土质边坡失去稳定的滑动面为一圆弧，坡顶最大推载q=10KPa，采用分条法计算边坡稳定安全系数k：经多次试算，确定最危险滑动圆弧的滑动圆心，其圆弧半径R=8.5m，分条宽度b=0.1R=0.85m，则计算最小稳定安全系数k=2.7＞1.5，表明本基坑边坡稳定安全。3、边坡坡面硬化处理：坡段及坡顶反坡2m范围内硬化采用人工素抹M10水泥砂浆，厚度30mm~50mm。4、边坡泄水孔设置：坡底以上2m范围内宜设置两排泄水孔，并按2m×3m设置，泄水孔采用Φ50PVC管引水。5、排水沟设置：基坑坡底及坡顶均设置排水沟，及时疏排降雨引起的积水，坡底排水沟分段设置集水井，视水量大小采用潜水泵抽水。2.2截水帷幕设计与防患1、本工程基坑四周截水帷幕采用深层水泥搅拌桩水泥土墙方案，基坑降水采用坑内管井降水。基坑开挖深度约5.5m，场地土±0.000相当于绝对标高11.80m。2、主要设计参数选取：搅拌桩混凝土28天龄期抗压强度1500kPa；水泥掺入比15%，水灰比1:0.45～1:0.55，地下水位埋深按4.5m（-5.0m），粗砾砂⑤含水层渗透系数：K=60m/d；地面荷载：q=20kPa，各土层具体参数详见“地质概况”。3、搅拌桩桩径0.6m，桩长3.5～5.0m，桩底插入不透水层粘土⑥约1.0m,桩与桩之间搭接为25cm。4、搅拌桩完成28天后才能进行...
