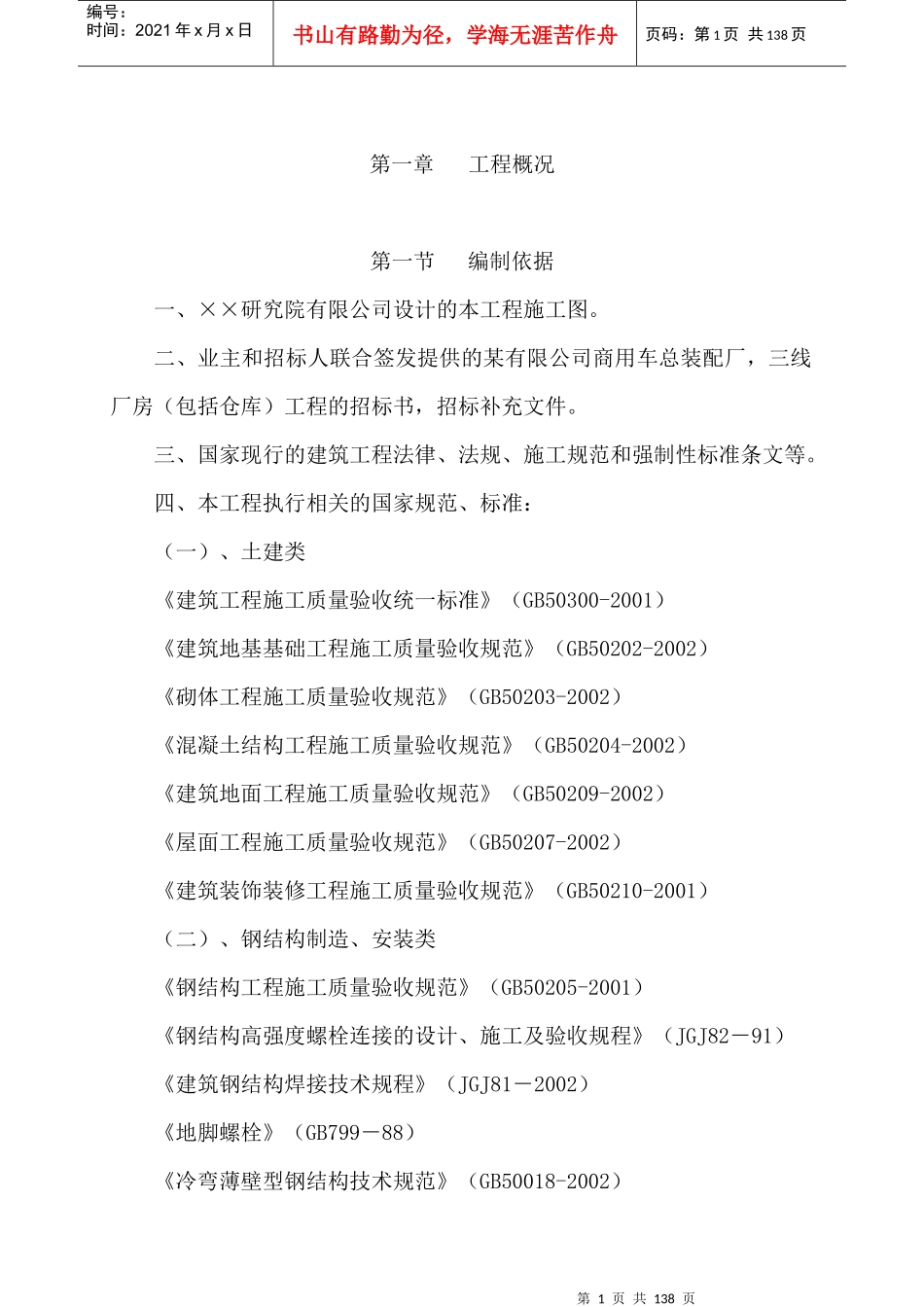

第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共138页第一章工程概况第一节编制依据一、××研究院有限公司设计的本工程施工图。二、业主和招标人联合签发提供的某有限公司商用车总装配厂，三线厂房（包括仓库）工程的招标书，招标补充文件。三、国家现行的建筑工程法律、法规、施工规范和强制性标准条文等。四、本工程执行相关的国家规范、标准：（一）、土建类《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《砌体工程施工质量验收规范》（GB50203-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地面工程施工质量验收规范》（GB50209-2002）《屋面工程施工质量验收规范》（GB50207-2002）《建筑装饰装修工程施工质量验收规范》（GB50210-2001）（二）、钢结构制造、安装类《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82－91）《建筑钢结构焊接技术规程》（JGJ81－2002）《地脚螺栓》（GB799－88）《冷弯薄壁型钢结构技术规范》（GB50018-2002）第2页共138页第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共138页（三）、市政道路类《市政道路工程质量检验评定标准》（CJJ01-90）《公路沥青路面施工技术规范》（JTJF40-2004）（四）、工程管理类《安全防范工程技术规范》（GB50348-2004）《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术规范》（JGJ80-91）《施工现场临时用电安全技术规范》（JGJ46-2005）《绿色建筑评价标准》（GB50378-2006）注：上述规范均按现行版本执行，本施工组织设计所列规范仅作参考。五、现场周边的实际勘察情况。第二节工程概况本工程为某有限公司商用车总装配厂，三线厂房（包括仓库）工程，位于该厂内原装配二线厂房西侧，施工图由东风设计研究院有限公司设计，本工程包括新建总装三车间主厂房、车间内辅助办公楼、库房，总建筑面积29530㎡，以及室外总平面工程。1、总装三车间：H型钢柱、梯型钢屋架，全钢排架结构单层厂房，长324米，宽27m*3跨，柱距为7.5m（其中1～2轴柱距为9m，C、D轴局部有托架的为15m），钢屋架下弦标高10.5米，檐口标高12.8m，建筑面积第3页共138页第2页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共138页26706㎡。2、车间内辅助办公楼、库房：三层钢筋砼框架结构，建筑面积4280㎡。3、车间班组办公室、休息室、更衣室等夹芯板结构的辅房共有九间，建筑面积638㎡。4、新厂房1轴、D轴室外道路改建，及新厂房与装配二线厂房之间老路面局部加铺沥青砼路面，面积约8132㎡，新建水沟约432M，拆除原水沟约440M。5、本工程设计室内标高±0.000（绝对标高268.09），设计室外标高为-0.15米，散水坡宽度为0.8米。6、本工程建筑耐火等级二级，屋面防水等级Ⅲ级；抗震设防烈度为六度；结构抗震设防类别为丙类；钢筋砼框架结构的抗震等级为四级；结构安全等级为二级，使用年限：50年。一、建筑工程概况1、墙面：1）、车间及车间外辅助站房1.2m以下外墙为贴200*300深灰色面砖墙面；2）、车间外辅助站房1.2m以上外墙为白色丙烯酸涂料；3）、车间外墙1.2m以上为双层压型钢板，外板为白色0.53㎜厚YX35-280-840型镀铝锌压型钢板，中夹50厚超细玻璃棉，内板为白色0.4㎜厚YX28-205-820型镀锌压型钢板。4）、车间内办公、更衣、休息场所等墙体采用100厚自熄性聚苯乙第4页共138页第3页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共138页烯塑料白色彩钢夹芯板JXB-QY1000。5）、内墙部分：卫生间镶贴1.5m高面砖，除卫生间面砖外所有砖墙面为混合砂浆抹灰，满刮腻子，面刷乳胶漆二道；2、屋面：（1）、车间屋面：为双层压型钢板，外板为0.53㎜厚YX51-380-760型天蓝色镀铝锌压型钢板，中间夹50mm厚超细玻璃棉，内层板为0.4㎜厚YX28-205-820型白色镀锌压型钢板。屋面采光板采用厚度t≥1.5㎜，透光率应达70%以上，表面贴覆有标称20um的Melinex301薄膜，使用保证...
