单层钢结构厂房吊装方案VIP免费

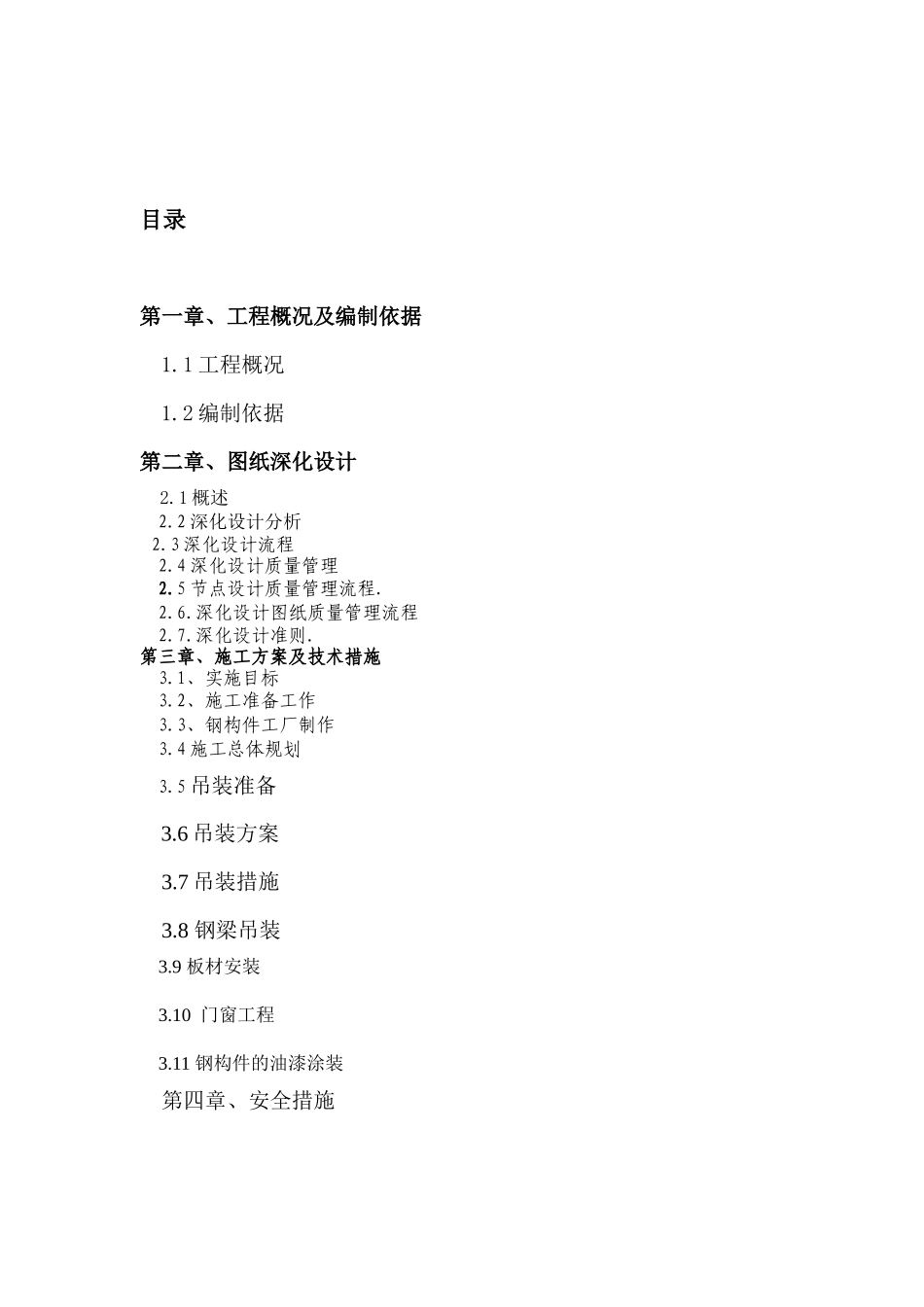

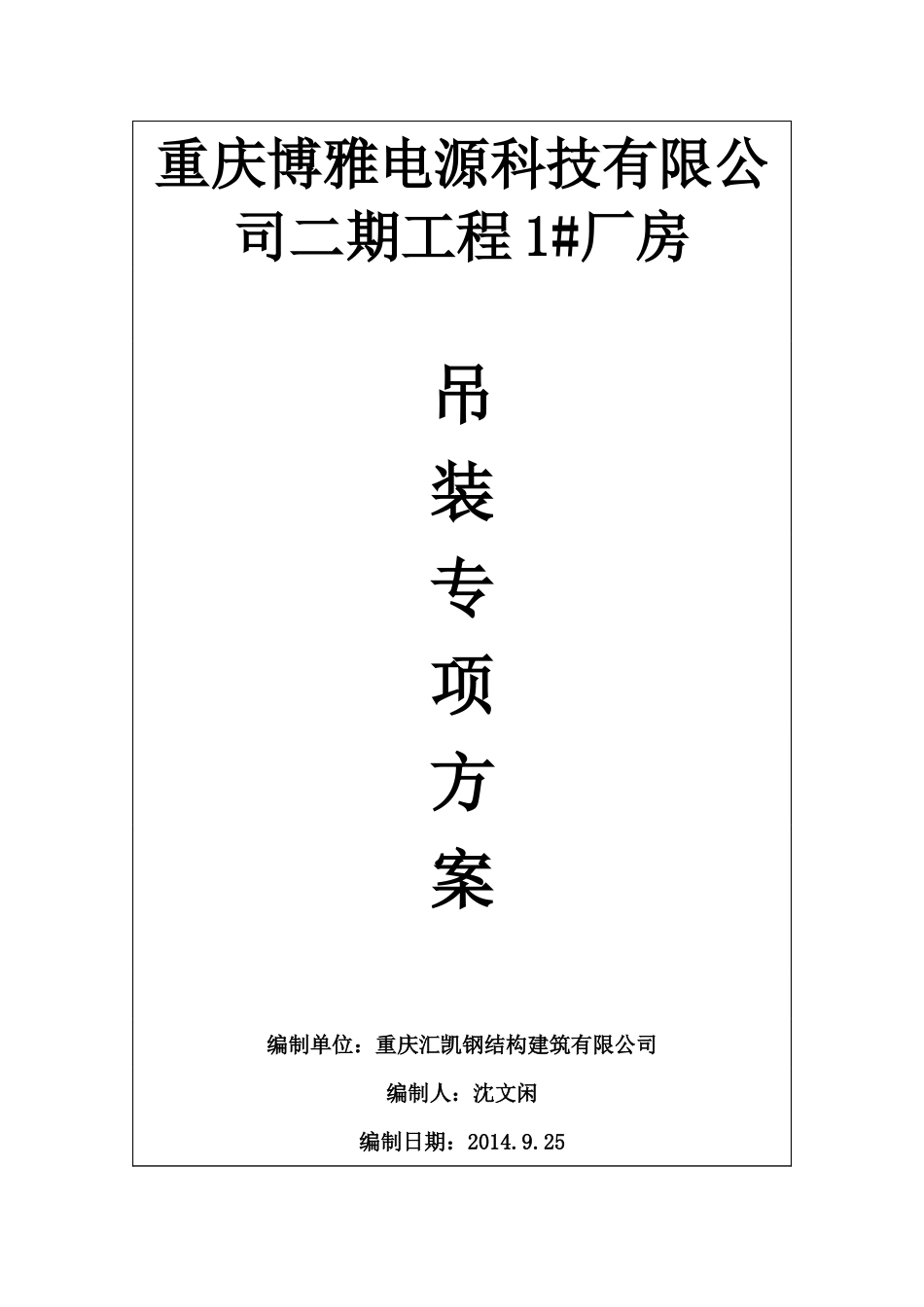

重庆博雅电源科技有限公司二期工程1#厂房吊装专项方案编制单位：重庆汇凯钢结构建筑有限公司编制人：沈文闲编制日期：2014.9.25目录第一章、工程概况及编制依据1.1工程概况1.2编制依据第二章、图纸深化设计2.1概述2.2深化设计分析2.3深化设计流程2.4深化设计质量管理2.5节点设计质量管理流程.2.6.深化设计图纸质量管理流程2.7.深化设计准则.第三章、施工方案及技术措施3.1、实施目标3.2、施工准备工作3.3、钢构件工厂制作3.4施工总体规划3.5吊装准备3.6吊装方案3.7吊装措施3.8钢梁吊装3.9板材安装3.10门窗工程3.11钢构件的油漆涂装第四章、安全措施一、工程概况1．工程名称：綦江永和工业有限公司新建厂区二期一号厂房工程2．工程地点：重庆市綦江区桥河工业园区3．工程简介：本工程为单层钢结构工业建筑，钢柱、主梁均采用H型钢；墙面屋面均采用双层钢板加保温棉；基础为框架柱基础，与柱连接为地锚螺栓连接。厂房全长长为108米，宽为60米，檐口高度为10.8m；人字形坡屋面，排水坡度为1:20。二、编制依据(一)本钢结构工程制作应遵循下列施工规范:1.《钢结构工程施工质量验收规范》(GB50205-2001)2.《建筑钢结构焊接规程》(JGJ81-2002)(二)本钢结构工程材料应遵循下列材料规范:1.《碳素结构钢》(GB/T700-2006)2.《低合金高强度结构钢》(GB/T1591-2008)3.《热轧等边角钢尺寸,外形,重量及允许偏差》(GB/T9787-1988)4.《熔化焊用钢丝》(GB／T14957-1994)5.《碳素钢埋弧焊用焊剂》（GB/T5293-1999）6.《埋弧焊用低合金钢焊丝和焊剂》（GB/T12470-2003）7.《碳钢焊条》(GB/T5117-1995)8.《低合金钢焊条》(GB/T5118-1995)9.《六角头螺栓C级》(GB/T5780-2000)10.《六角头螺栓》(GB/T5780-2000)11.《钢结构用高强度大六角头螺栓》（GB/T1228-2006）12.《钢结构用高强度大六角头螺母》（GB/T1229-2006）13.《钢结构用高强度垫圈》（GB/T1230-2006）14.《钢结构用高强度大六角头、螺栓、螺母、垫圈技术条件》（GB/T1231-2006）第二章、图纸深化设计2.1概述本工程钢梁主材采用Q345B钢材，钢柱及钢梁主要为H型钢梁，支撑等次构件为主要圆管，所以工厂焊接工作量较大且对焊接要求较高。因此，本工程钢结构的深化设计的核心任务是在充分理解原设计意图、符合相关规范标准及保证结构安全的前提下，结合具体的制作加工及焊接工艺，为保证整个工程的制作精度及焊接质量，对节点构造进行详细合理的工艺设计，保证整个结构的工艺实现。为此，结合相关规范和标准及我单位的实际工程经验，特制定了本工程的深化设计方案和深化设计准则。2．2．深化设计分析钢平台的制作安装：根据现场安装施工要求，柱及屋面斜向构件需要进行单体制作，然后运输至现场进行整体拼装、组装。为此，牵涉与深化设计直接相关的是节点与零部件拆分段的划分和拆分顺序。因此，深化设计工作是本工程钢结构技术方面的首要重点之一。解决措施：本工程深化主要以Xsteel为主，辅助AutoCAD相结合的方式，柱与梁采用Xsteel高效建模。同时在深化时执行和考虑以下技术细节：（1）设计总说明和施工蓝图技术细节要求；（2）确定构件分段定位，坡口设计，焊缝收缩量、安装变形量化补偿等；（3）与现场拼装焊接的图纸配合，如坡口方向、连接板、灌浆孔等；2.3深化设计流程深化设计开始原设计技术文件阅读、消化原设计图纸阅读、消化原设计技术交底制作原则工艺制定深化设计准则制定焊接原则工艺制定节点设计节点验算三维建模施工图绘制施工图校对施工图审核施工图送审出图方案经济性原设计图纸原设计要求深化设计方案制定2.4深化设计质量管理为保证深化设计的质量，在对深化设计中的每个问题制定解决方案时，都必须综合考虑各种因素，在这些相互制约的因素中找到最佳平衡点，并最终确定方案。同时，在执行方案的过程中，制定合理严格的层层审核流程。方案制定须考虑的综合因素：校对修改三维建模施工图绘制信息反馈原设计图、制作工艺、节点形式2.5节点设计质量管理流程典型节点形式论证典型节节点形式制作主任工程师安装焊接工程师安全主任工程师制作焊接工程师深化设计负责人2.6.深化设计图纸质量管理流程2.7.深化设计准则2.7.1总则1)范围本...
