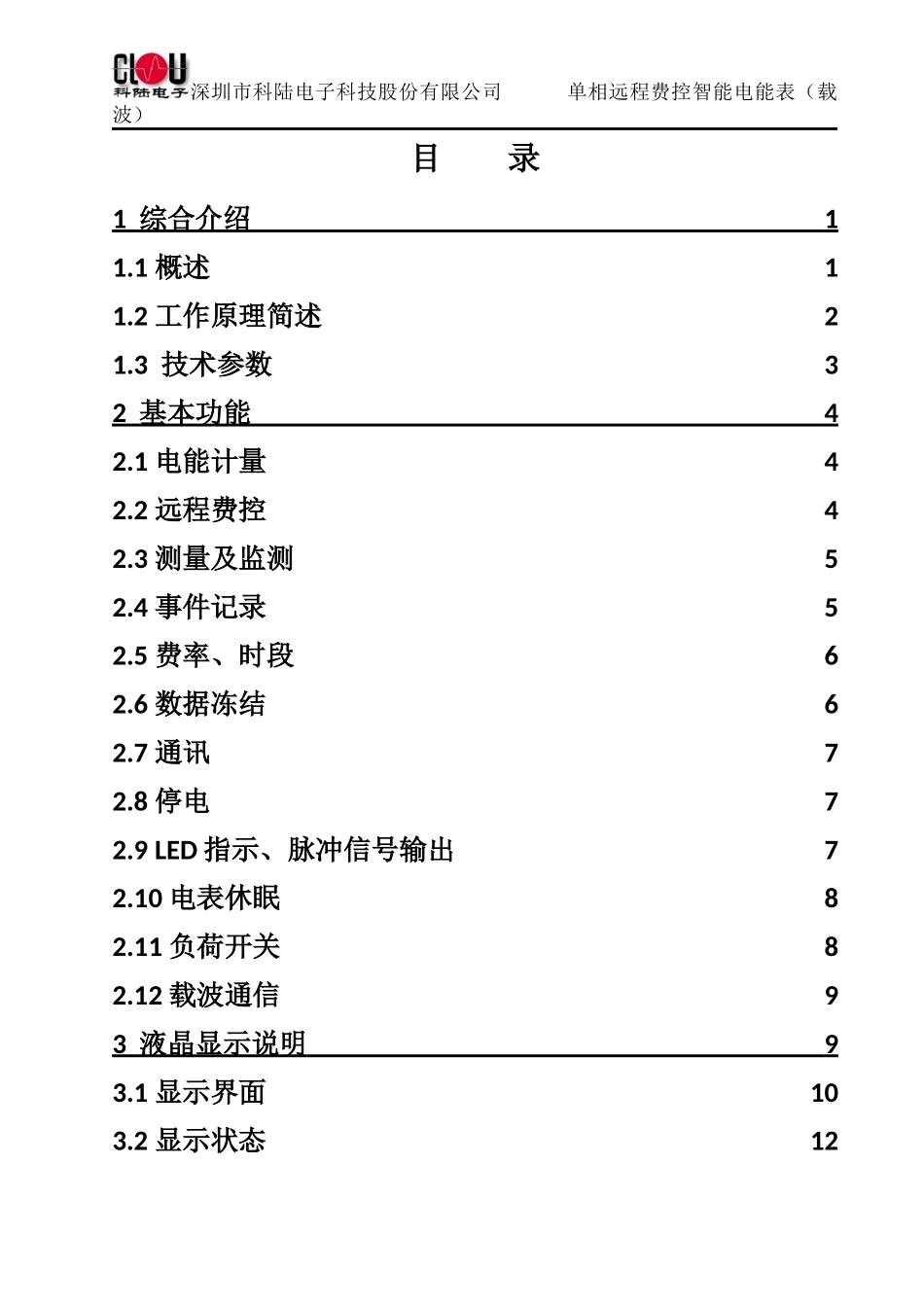

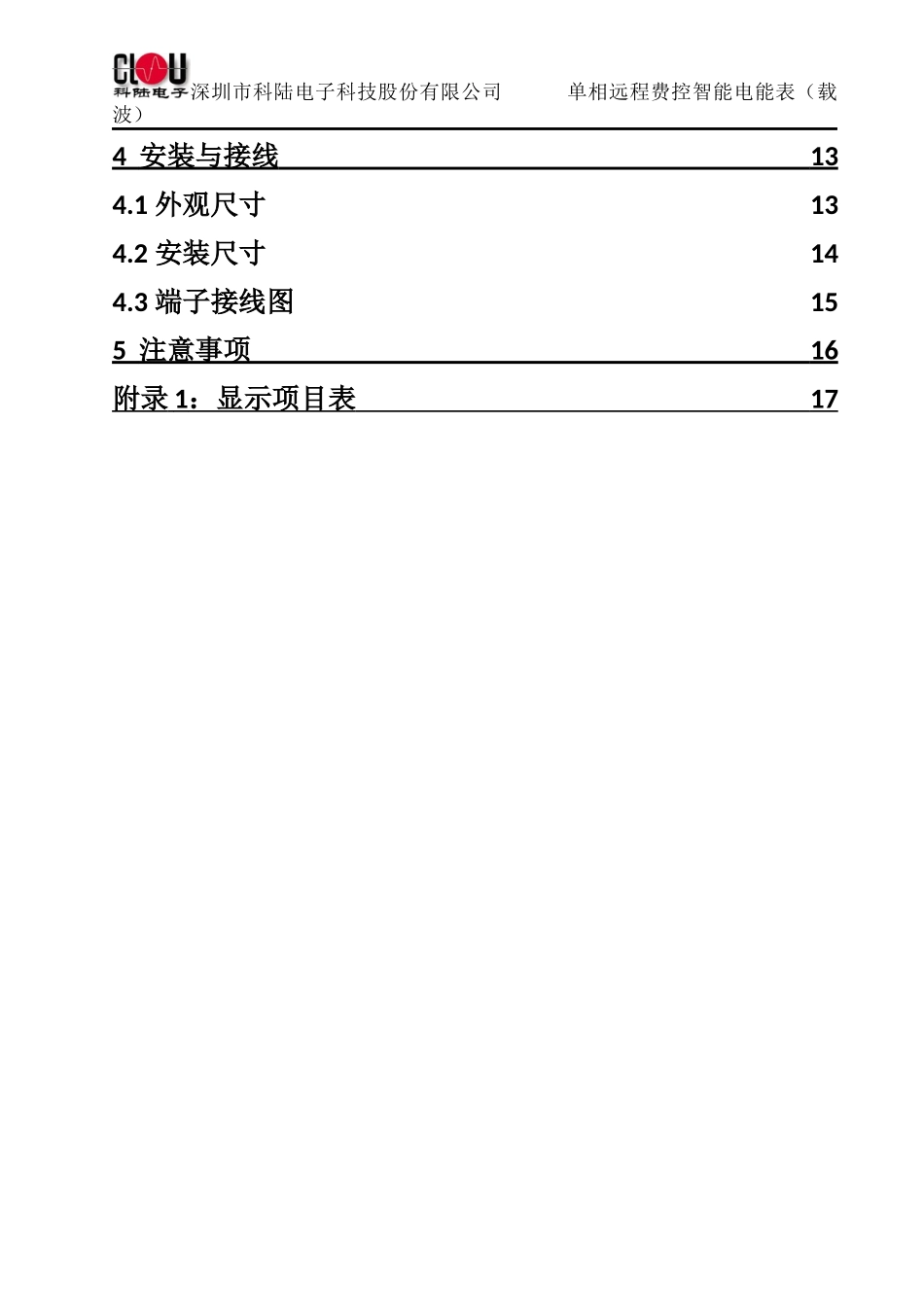

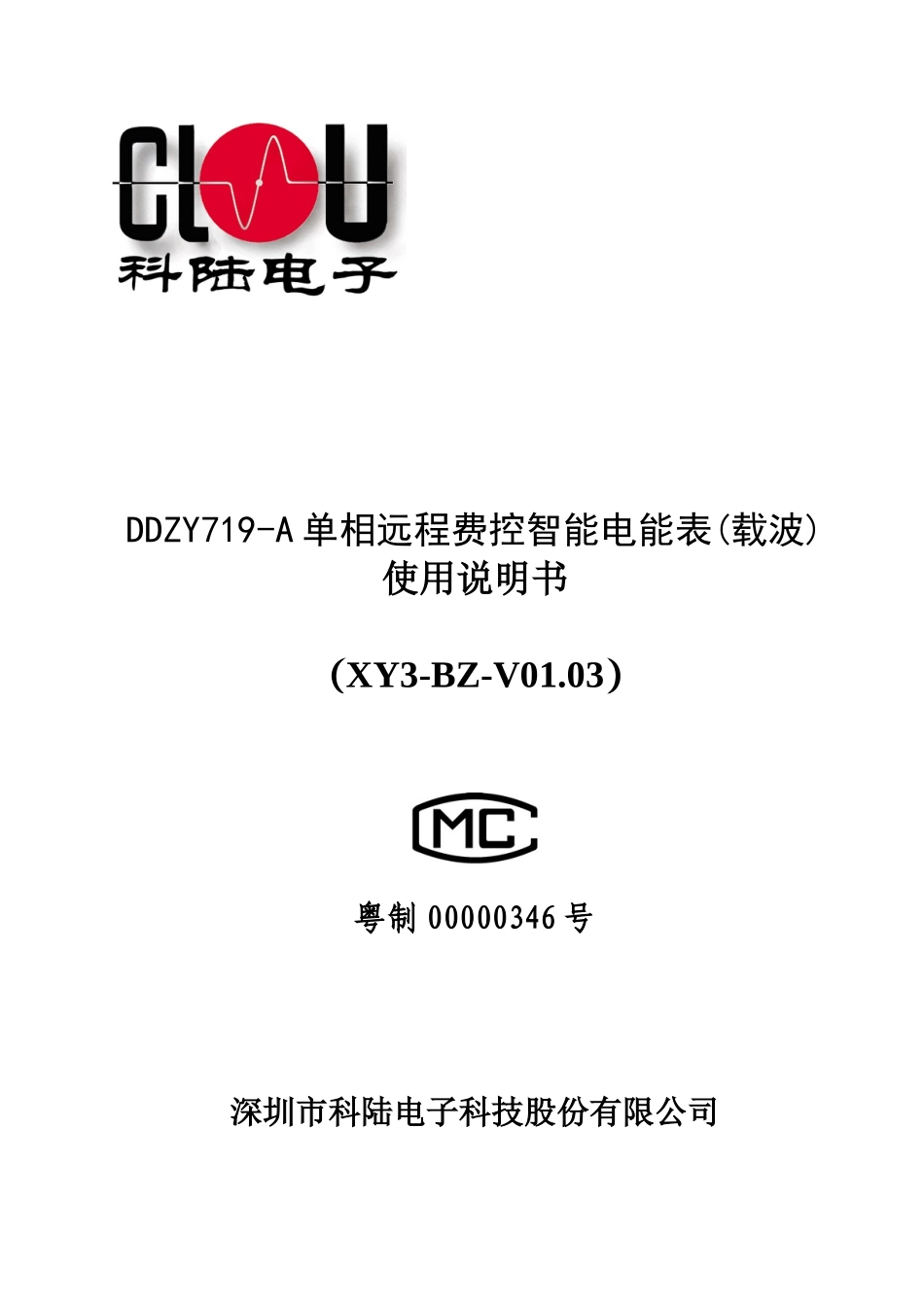

DDZY719-A单相远程费控智能电能表(载波)使用说明书（XY3-BZ-V01.03）粤制00000346号深圳市科陆电子科技股份有限公司深圳市科陆电子科技股份有限公司单相远程费控智能电能表（载波）目录1综合介绍11.1概述11.2工作原理简述21.3技术参数32基本功能42.1电能计量42.2远程费控42.3测量及监测52.4事件记录52.5费率、时段62.6数据冻结62.7通讯72.8停电72.9LED指示、脉冲信号输出72.10电表休眠82.11负荷开关82.12载波通信93液晶显示说明93.1显示界面103.2显示状态12深圳市科陆电子科技股份有限公司单相远程费控智能电能表（载波）4安装与接线134.1外观尺寸134.2安装尺寸144.3端子接线图155注意事项16附录1：显示项目表171综合介绍1.1概述DDZY719-A单相远程费控智能电能表（载波）是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。它以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、GB/T17215.321-2008《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》、GB/T15284-2002《多费率电能表特殊要求》、Q／GDW364-2009《单相智能电能表技术规范》、Q／GDW354-2009《智能电能表功能规范》、Q／GDW355-2009《单相智能电能表型式规范》、Q／GDW365-2009《智能电能表信息交换安全认证技术规范》等设计制造。它集计量、费控、监控、报警、显示、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。远程费控电能表，本地主要实现计量功能，没有本地计费功能，电能表只是一个计量器具和控制的执行机构；计费功能主要由远程的主站/售电系统完成，电能表接收远程售电系统下发的拉闸、允许合闸、ESAM数据回抄指令，数据交互过程需通过严格的密码验证及安全认证,遵行第2页共26页月x日书山有路勤为径，学海无涯苦作舟页码：DL/T645-2007及其备案文件。当用户欠费时由远程主站/售电系统发送拉闸命令，使用户断电，当用户充值后，远程主站/售电系统再发送允许合闸命令，允许用户合闸。1.2工作原理简述本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下，通过计量芯片准确获得电网运行各实时参数，并依据相应费率等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。第3页共26页第2页共26页月x日书山有路勤为径，学海无涯苦作舟页码：图1原理方框图1.3技术参数1.3.1主要技术参数型号DDZY719-A精度等级有功1.0/2.0级额定电压220V标定(最大)电流互感器接入式：1.5(6)A1.5(10)A直接接入式：5(20)A5(30)A5(40)A5(60)A10(40)A10(60)A20(80)A20(100)A功耗电压＜1.5W/6VA电流＜1VA工作温度-25～60℃极限工作温度-40～70℃相对湿度年平均＜75%30天（一年内这些天是以自然分布）95%在其它偶然天气85%电压范围额定电压±30%频率50Hz/60Hz启动电流0.004Ib第4页共26页第3页共26页月x日书山有路勤为径，学海无涯苦作舟页码：MTBF≥5104h设计寿命15年1.3.2时钟准确度日计时误差≤0.5s/d1.3.3电池标称电压：3.6V标称容量：≥1.20Ah工作温度范围：-60℃～+85℃停电后数据保存时间：≥15年1.3.4光耦脉冲输出脉冲输出常数脉冲常数与规格有关，具体数值见电能表铭牌脉冲输出宽度80ms1.3.5其它数据外形尺寸长×宽×厚=160mm×112mm×71mm净重1.0kg2基本功能2.1电能计量a)具有正、反向有功电能计量功能，并可以据此设置组第5页共26页第4页共26页月x日书山有路勤为径，学海无涯苦作舟页码：合有功电能量。b)具有分时计量功能，有功电能量可按相应的时段费率分别累计、存储。c)能储存当月、上1月、上2月…上12月电量数据，结算时间可设定为每月中任何一天的整点时刻。2.2远程费控a)电费计算在远程售电系统中完成，表内不存储、显示与电费、电价相关信息。电能表接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令。b)在保证安全的情况下，可通过虚拟介质对电能表内的用电参数进行设置。c)安全认证加密要...
