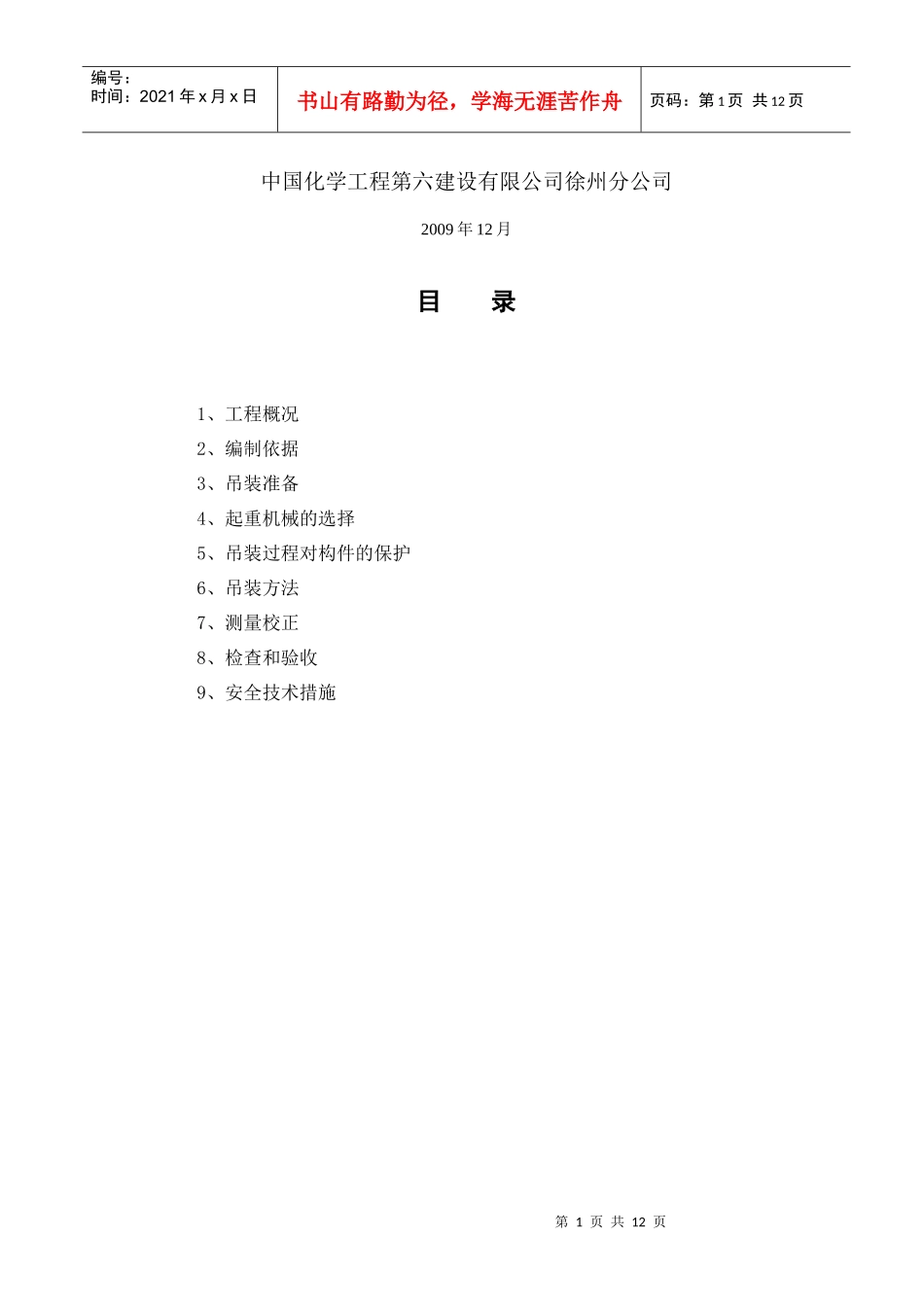

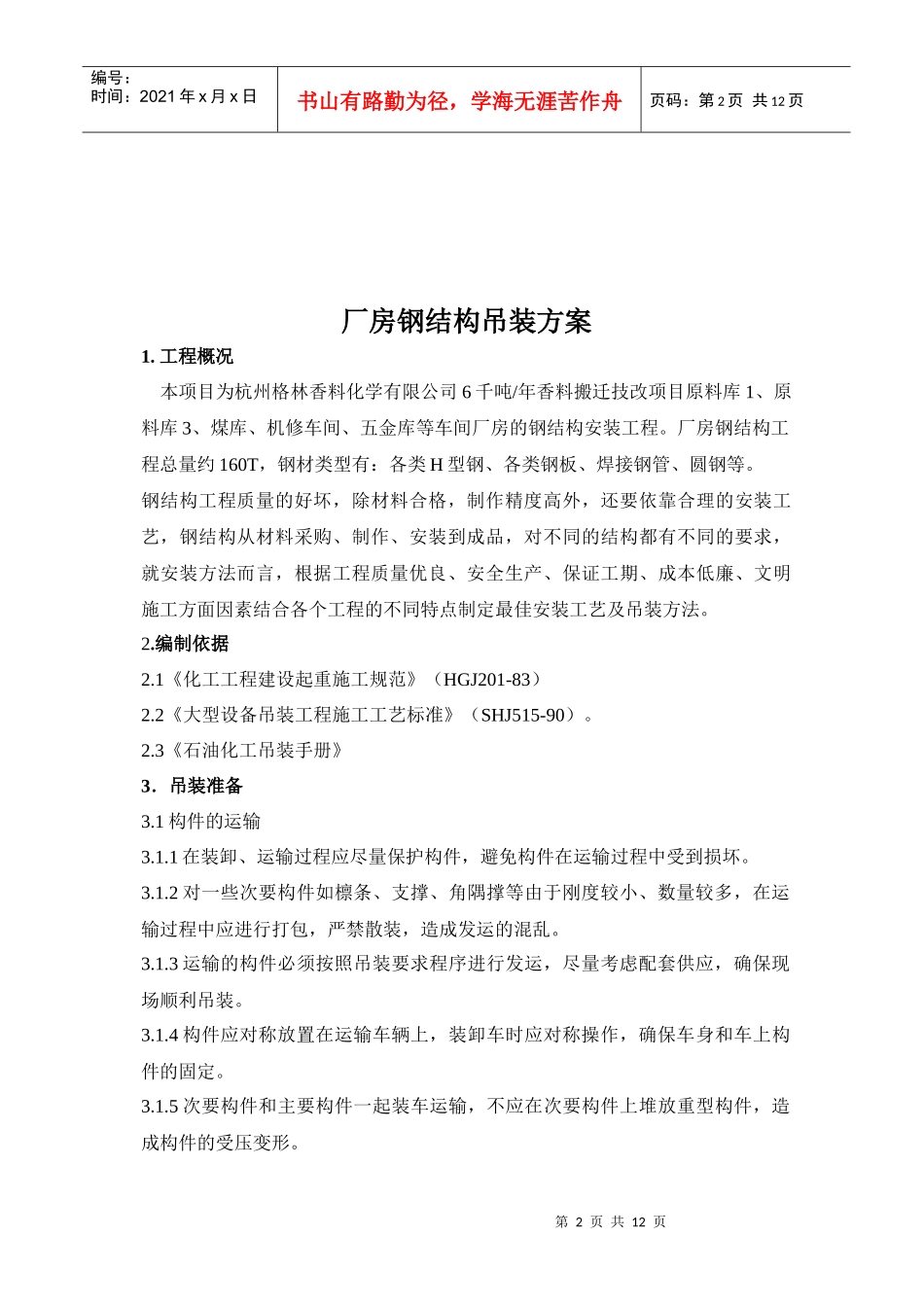

格林香化公司6千吨/年香料搬迁技改项目厂房钢结构吊装方案(全厂)建设单位审批：建设单位审核：施工单位审批：会签：施工单位审核：施工单位编制：第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页中国化学工程第六建设有限公司徐州分公司2009年12月目录1、工程概况2、编制依据3、吊装准备4、起重机械的选择5、吊装过程对构件的保护6、吊装方法7、测量校正8、检查和验收9、安全技术措施第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页厂房钢结构吊装方案1.工程概况本项目为杭州格林香料化学有限公司6千吨/年香料搬迁技改项目原料库1、原料库3、煤库、机修车间、五金库等车间厂房的钢结构安装工程。厂房钢结构工程总量约160T，钢材类型有：各类H型钢、各类钢板、焊接钢管、圆钢等。钢结构工程质量的好坏，除材料合格，制作精度高外，还要依靠合理的安装工艺，钢结构从材料采购、制作、安装到成品，对不同的结构都有不同的要求，就安装方法而言，根据工程质量优良、安全生产、保证工期、成本低廉、文明施工方面因素结合各个工程的不同特点制定最佳安装工艺及吊装方法。2.编制依据2.1《化工工程建设起重施工规范》（HGJ201-83）2.2《大型设备吊装工程施工工艺标准》（SHJ515-90）。2.3《石油化工吊装手册》3．吊装准备3.1构件的运输3.1.1在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。3.1.2对一些次要构件如檩条、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。3.1.3运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。3.1.4构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。3.1.5次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件，造成构件的受压变形。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3.1.6构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。3.2构件的堆放3.2.1构件堆放场地应平整，场基坚实，无杂草，无积水。3.2.2构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分别掌握，一般和次要构件（支撑、檩条、墙梁等）不宜超过1m，重型和大型主要构件采用单层堆放，对平面刚度差的构件如桁架，一般采用竖立堆放，每堆一般为5榀组合，每榀之间应放垫木。3.2.3每堆构件与构件之间，应留出一定的距离（一般为2m）。3.2.4如现场场地允许，构件可按吊装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种型号分别堆放于吊装位置附近。3.2.5构件编号宜放置在两端醒目处，以便于吊装时构件的查找。3.3构件标注吊装前对钢构件做好中心线，标高线的标注，对不对称的构件还应标注安装方向，对大型构件应标注出重心和吊点，标注可采用不同于构件涂装涂料颜色的油漆作标记，做到清楚、准确、醒目。如下图：4.起重机械的选择本工程采用汽车式起重机，汽车式起重机的起重机构和回转台安装在载重汽车底盘或专用的汽车底盘上，底盘两侧设有四个支腿，以增加起重机的稳定性，箱形结构做成可伸缩的起重臂，能迅速方便地调节臂架长度，具有机动性东西钢梁标注示意图重心第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页能好，运行速度高的特点，但不能负荷行驶，对场地要求较高，主要用于构件的装卸及单层钢结构的吊装。根据本工程的特点结合现场施工机具情况，吊装选用25t汽车吊一次吊装就位。5.吊装过程对构件的保护吊装时如不采用焊接吊耳，在构件本身用钢丝绳绑扎时对构件及钢丝绳进行保护：5.1在构件四角做包角（用半圆钢管内夹角钢）以防止钢丝绳刻断。5.2在绑扎点处为防止工字型或H形钢柱局部挤压破坏，可加一加强胫板，吊装格构柱，绑扎点处支撑杆。6.吊装方法6.1钢柱的吊装6.1.1吊点的选择，吊点位置及吊点的数量，根据钢柱的形状、...
