塔吊基础专项施工方案(40页)VIP免费

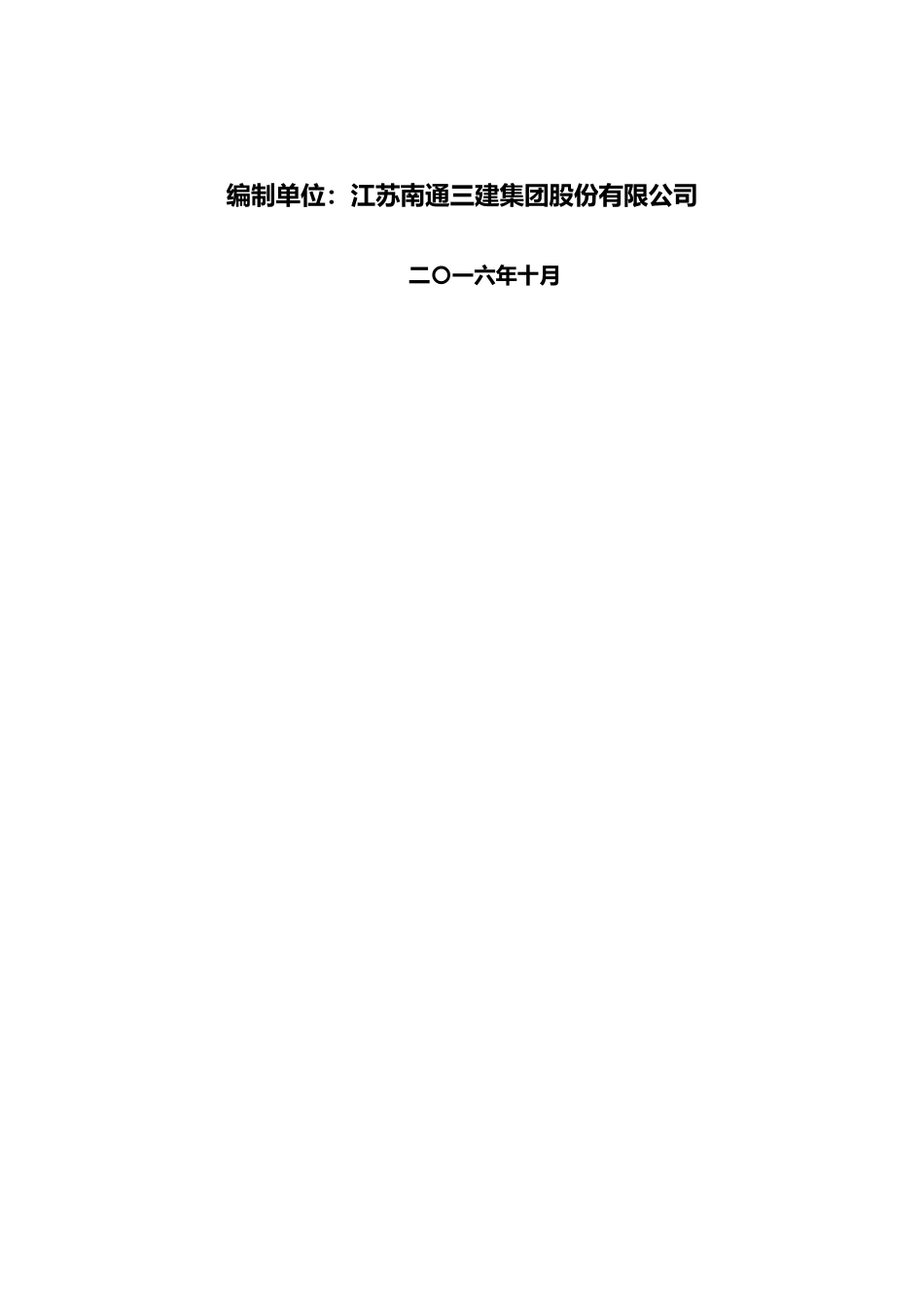

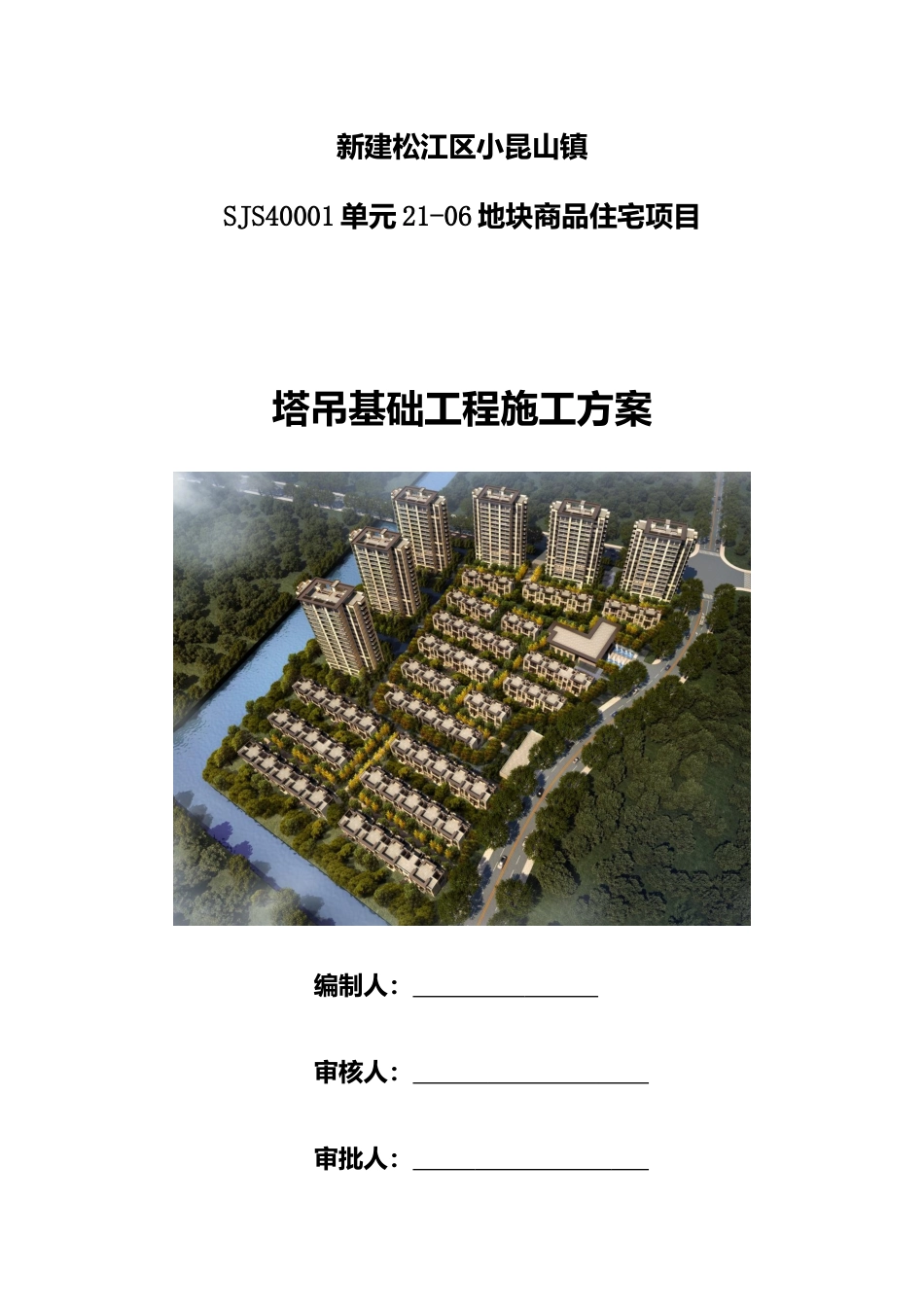

新建松江区小昆山镇SJS40001单元21-06地块商品住宅项目塔吊基础工程施工方案编制人：审核人：审批人：编制单位：江苏南通三建集团股份有限公司二〇一六年十月目录第一章工程概况-----------------------------------------------------4一、工程概况---------------------------------------------------4二、塔吊选型---------------------------------------------------4三、塔吊平面位置及高度设置-------------------------------------5四、地质条件---------------------------------------------------6五、技术保证条件-----------------------------------------------7第二章编制依据-----------------------------------------------------7第三章施工计划-----------------------------------------------------8一、施工进度计划-----------------------------------------------8二、材料与设备计划---------------------------------------------8第四章施工工艺技术-------------------------------------------------8一、技术参数---------------------------------------------------8二、施工工艺流程----------------------------------------------10三、施工方法--------------------------------------------------10四、检查验收--------------------------------------------------10第五章施工安全保证体系--------------------------------------------12一、组织保障--------------------------------------------------12二、技术措施--------------------------------------------------13三、监测监控--------------------------------------------------15四、应急预案--------------------------------------------------16第六章劳动力计划--------------------------------------------------17一、专职安全生产管理人员--------------------------------------17二、所需劳动力安排--------------------------------------------18第七章计算书及相关图纸--------------------------------------------18一、计算书----------------------------------------------------18第一章工程概况一、工程概况1、工程基本情况本项目位于上海市松江区小昆山镇崇南公路与鹤溪街交叉口处，总占地面积37336m2，总建筑面积76369m2，其中1-18#楼为3F联排建筑，19-24#楼为15-16F高层建筑，25-31#楼为配套用房及售楼处，32#楼为地下车库。本项目除车库及配套用房外，均为装配整体式剪力墙结构，单个构件重量较大，需采用平头式重型塔吊作为起重设备。2、各责任主体名称建设单位：上海隽通置业有限公司设计单位：上海中森建筑与工程设计顾问有限公司监理单位：上海宏波工程咨询管理有限公司施工单位：江苏南通三建集团股份有限公司二、塔吊选型本工程选用十台塔吊均为四川锦城建筑机械有限责任公司生产，其中8台为JP7527型，2台为JP7020型。塔机工作级别A4塔机利用等级U4塔机载荷状态Q2机构工作级别起升机构M5回转机构M4牵引机构M3起升高度m倍率独立式附着式a=252.7202.7a=452.7202.7最大起重量t9工作幅度m最小幅度2.6最大幅度75起升机构倍率24起重量t1.533366速度m/min80408.540204.3电机功率KW24/24/5.4回转机构回转速度r/min0.6电机功率KW2×2.2牵引机构牵引速度m/min40/20电机功率KW3.3/2.2顶升机构顶升速度m/min0.6电机功率KW5.5工作压力MPa20总功率KW31.7（不含顶升机构电机）平衡重重量起重臂长m756555504540重量t20.619.523.42219.518.1整机自重t独立式32.5232.3132.1431.9631.7831.6附着式68.1467.9367.7667.5867.467.23工作温度°C-20~50°C设计风压Pa顶升工况工作状况非工作状况最高处100最高处2500~20m80020~100m1100大于100m1300说明：安装附着架前，塔机最大工作高度52.7m,超过此高度必须安装附着架。塔机固定在基础上，在塔机未采用附着装置前，对基础产生的载荷值。在这种情况下，基础所受的载荷最大。三、塔吊平面位置及高度设置根据本工程实际情况以及建筑物总平面布置（具体位置详见塔吊平面布置示意图）。1、每台塔吊设置独立配电箱，设...
