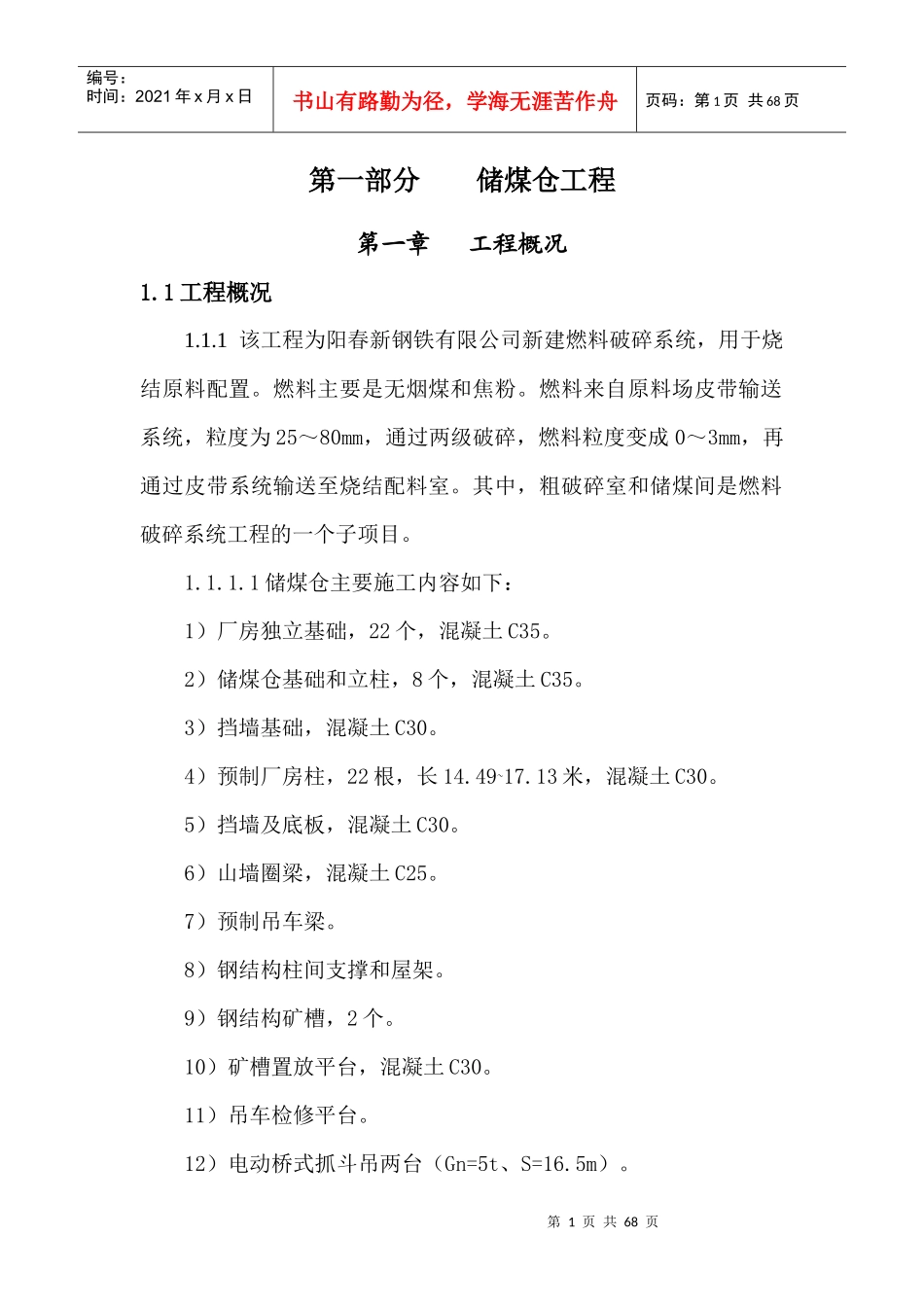

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页第一部分储煤仓工程第一章工程概况1.1工程概况1.1.1该工程为阳春新钢铁有限公司新建燃料破碎系统，用于烧结原料配置。燃料主要是无烟煤和焦粉。燃料来自原料场皮带输送系统，粒度为25～80mm，通过两级破碎，燃料粒度变成0～3mm，再通过皮带系统输送至烧结配料室。其中，粗破碎室和储煤间是燃料破碎系统工程的一个子项目。1.1.1.1储煤仓主要施工内容如下：1）厂房独立基础，22个，混凝土C35。2）储煤仓基础和立柱，8个，混凝土C35。3）挡墙基础，混凝土C30。4）预制厂房柱，22根，长14.49~17.13米，混凝土C30。5）挡墙及底板，混凝土C30。6）山墙圈梁，混凝土C25。7）预制吊车梁。8）钢结构柱间支撑和屋架。9）钢结构矿槽，2个。10）矿槽置放平台，混凝土C30。11）吊车检修平台。12）电动桥式抓斗吊两台（Gn=5t、S=16.5m）。第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页13）预应力砼大型屋面及屋面防水。14）砌筑工程及粉刷。15）地坪、散水、排水沟等。1.1.1.2粗破碎室主要施工内容如下：1）厂房独立基础，10个，混凝土C35。2）破碎机基础和立柱，8个，混凝土C35。3）破碎机混凝土结构平台两座（标高3.200米）。4）电动桥式单梁起重机一台（Gn=10t、S=7.5m）。5）先教屋面板。6）卷材屋面防水。7）砌筑工程及粉刷。8）地坪、散水、排水沟等。1.1.2该工程施工现场主要位于阳春新钢铁总图布置中的南边，靠近2#门。毗邻铸铁机系统工程。储煤仓占地面积为18×48=864m2，轴线厂房柱与3#、4#转运站之间的燃料—4胶带机通廊平行相连。厂房主体结构最高18.270米。粗破碎室占地面积为26×9=234m2，建筑面积543.7m2，轴线标高8.500米处与燃料—6胶带机通廊垂直相连。厂房主体结构最高15.000米，内有五层作业平台。1.2工程特点1.2.1该工程建筑面积较大，厂房较高，结构形式多样。安全隐患也第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页较大，施工施工管理和统筹安排较为困难。1.2.2该工程施工大多为高空作业，施工质量要求相当高，因此施工难度较大。1.2.3该工程工程量大，工期紧张，根据阳春新钢铁制定的统筹，总工期为212个公历日。要想完成在工程概况中介绍的所有工程内容，不经过精心组织，难度是相当大的。综上所述：本工程是一项综合性强、难度大的基建安装工程；我项目部将在组织该工程的施工中，密切配合业主和监理公司，狠抓现场施工管理，采用先进的施工技术和工艺，充分发挥施工技术人员的潜能，提高工效，降低成本，优质、高效、安全的完成施工任务。第二章储煤仓主要施工方法2.1土建工程2.1.1施工准备2.1.1.1施工技术准备（1）设计技术交底和图纸会审在施工前，项目组织施工员和相关人员施工员学习施工图纸和有关标准规范，并对图中疑难问题和设计的不明之处进行记录，做好图纸会审的准备工作。参与业主方组织的设计、业主、监理单位进行设计技术交底和第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页图纸会审。（2）组织施工放样组织钢筋工长、木工工长、泥工工长等主要施工人员进行施工图纸放样，放样图中需标明详细的图纸尺寸和施工做法，并将相关的图集、标准和规范中的内容反应到放样图上。（3）图纸、规范、标准和图集的准备根据施工图纸的要求，准备本工程所需的规范、标准、图集等技术资料并采用有效版本。（4）计量器具及设备的准备根据本工程的特点、规模，拟定配备的计量、测量、检测、试验等所用设备及器具详见施工准备计划。（5）坐标点，水准点的准备根据甲方提供的坐标点，测放本工程建筑的轴线控制点，并做好保护和标识，轴线控制点的引测成果和数据应做成测量复核资料，并请监理进行复核验收，根据甲方提供的水准点，引测出现场使用的临时水准点，临时水准点共设两个，一个备用。临时水准点需设在施工现场既容易引测又不易碰撞和损坏的地方。第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学...
