单层工业厂房混凝土构件吊装方案VIP免费

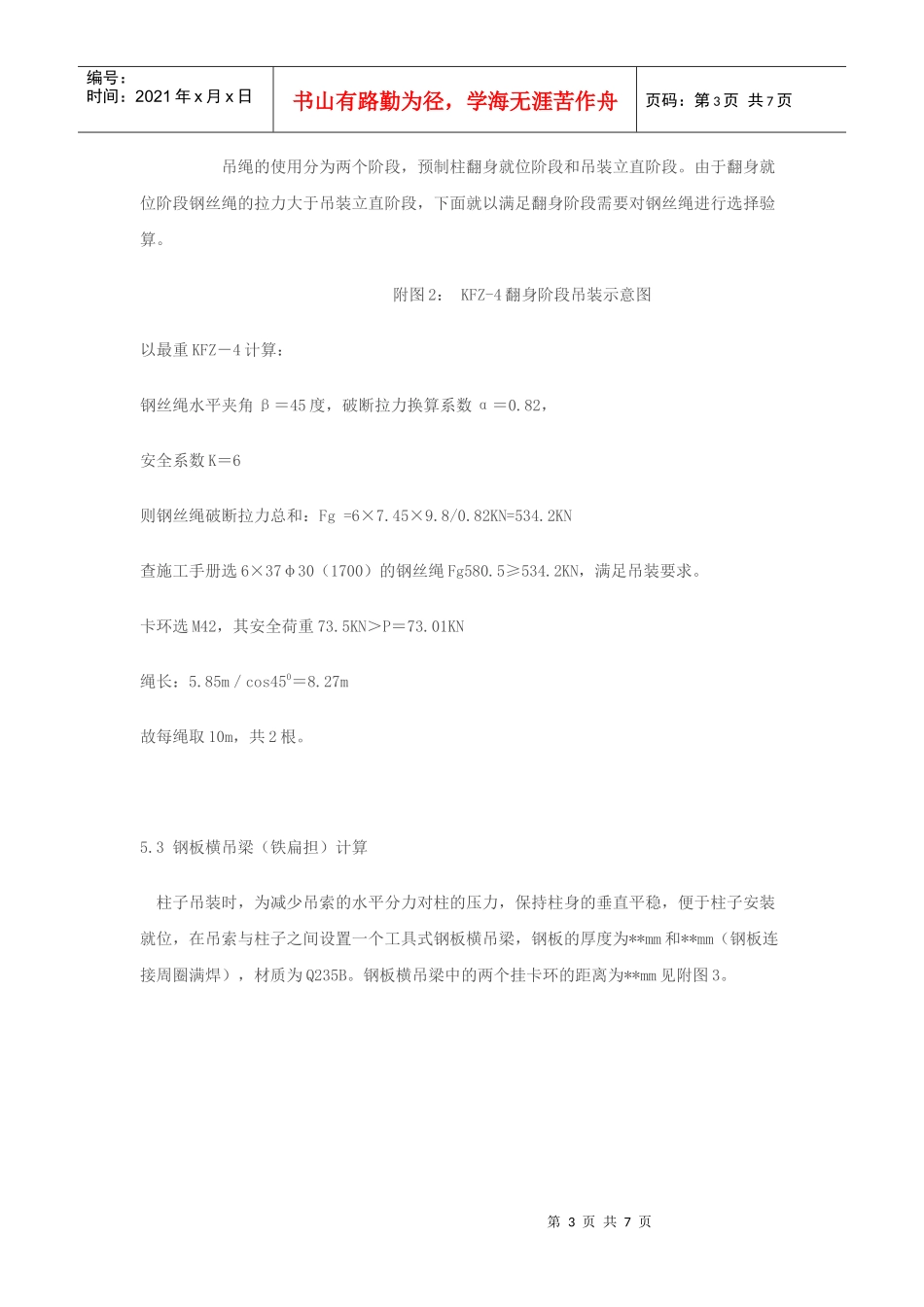

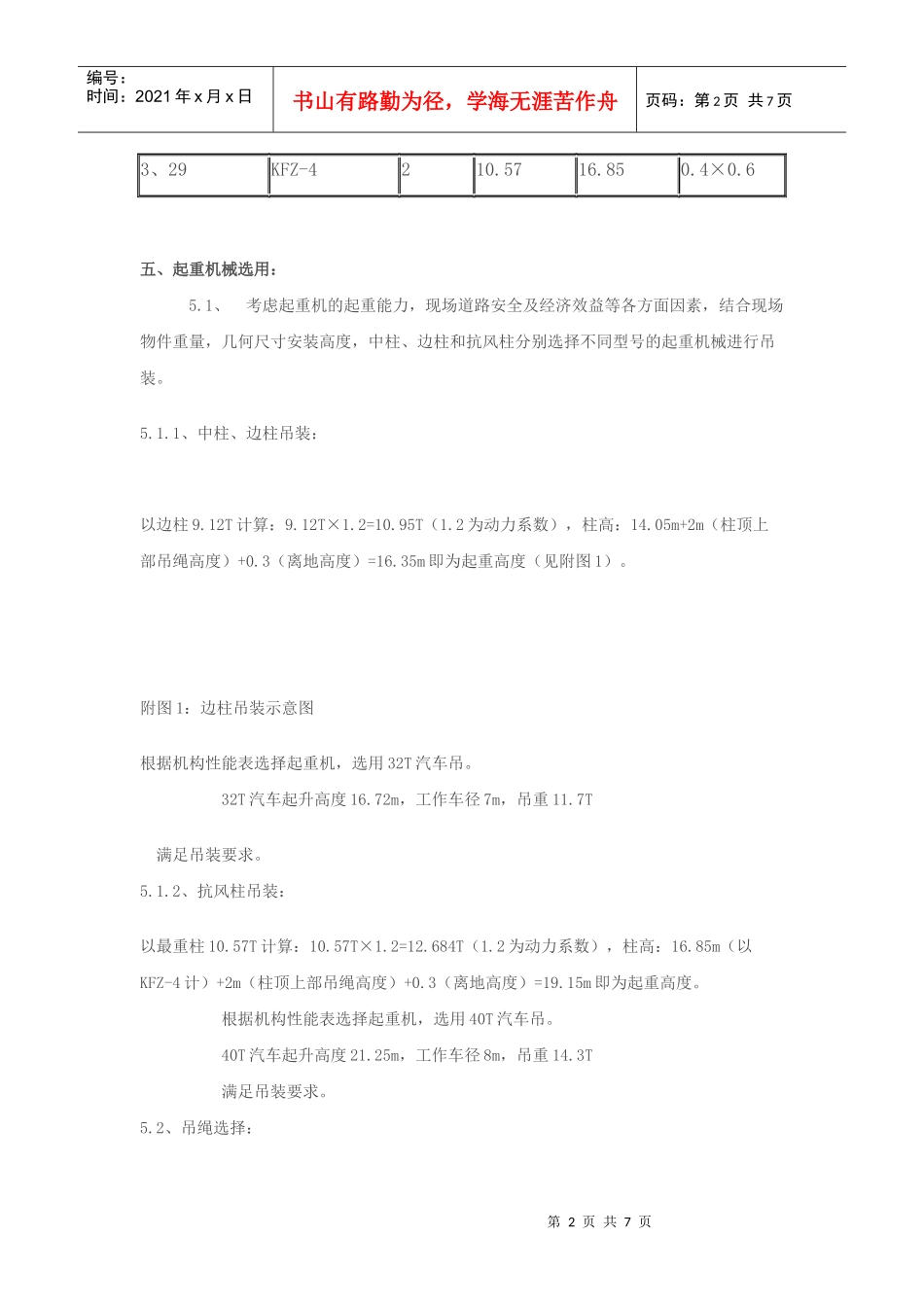

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页单层工业厂房混凝土构件吊装方案作者：王玉洲一、工程概况：榆林天地煤机有限公司加工组装车间工程位于榆林市经济开发区，建筑面积14833.216m2。本工程为单层工业厂房（含辅助用房）。厂房部分为杯型基础，钢筋砼排架结构（单层）；屋面为梯形钢屋架。墙体围护为240MM烧结多孔砖墙；屋面为80MM厚彩板岩棉夹心板。加工组装车间厂房轴线总长152.27m，轴线总宽84m，厂房高度为15m，柱距6m，共四跨，两边跨18m，中间两跨24m,纵向在17和18轴线间设有一道伸缩变形缝。二、编制依据：本方案编制参考了《建筑施工手册》、《建筑安装工程施工技术操作规程》、《建筑构件质量验评标准》。三、作业环境：现场道路平坦，通水通电，具备吊装条件，混凝土柱为现场预制。四、吊装物体说明：表-1车间预制柱一览表厂房轴线构件名称构件数量构件质量(t)构件长度(m)柱面尺寸(m)A、EBZ036-6D549.1214.050.4×1B、C、DZZ036-6D818.8614.050.4×0.83、29KFZ-11210.3316.250.4×0.63、29KFZ-2410.2215.950.4×0.63、29KFZ-3410.4516.550.4×0.6第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3、29KFZ-4210.5716.850.4×0.6五、起重机械选用：5.1、考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，结合现场物件重量，几何尺寸安装高度，中柱、边柱和抗风柱分别选择不同型号的起重机械进行吊装。5.1.1、中柱、边柱吊装：以边柱9.12T计算：9.12T×1.2=10.95T（1.2为动力系数），柱高：14.05m+2m（柱顶上部吊绳高度）+0.3（离地高度）=16.35m即为起重高度（见附图1）。附图1：边柱吊装示意图根据机构性能表选择起重机，选用32T汽车吊。32T汽车起升高度16.72m，工作车径7m，吊重11.7T满足吊装要求。5.1.2、抗风柱吊装：以最重柱10.57T计算：10.57T×1.2=12.684T（1.2为动力系数），柱高：16.85m（以KFZ-4计）+2m（柱顶上部吊绳高度）+0.3（离地高度）=19.15m即为起重高度。根据机构性能表选择起重机，选用40T汽车吊。40T汽车起升高度21.25m，工作车径8m，吊重14.3T满足吊装要求。5.2、吊绳选择：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页吊绳的使用分为两个阶段，预制柱翻身就位阶段和吊装立直阶段。由于翻身就位阶段钢丝绳的拉力大于吊装立直阶段，下面就以满足翻身阶段需要对钢丝绳进行选择验算。附图2：KFZ-4翻身阶段吊装示意图以最重KFZ－4计算：钢丝绳水平夹角β＝45度，破断拉力换算系数α＝0.82，安全系数K＝6则钢丝绳破断拉力总和：Fg=6×7.45×9.8/0.82KN=534.2KN查施工手册选6×37φ30（1700）的钢丝绳Fg580.5≥534.2KN，满足吊装要求。卡环选M42，其安全荷重73.5KN＞P＝73.01KN绳长：5.85m／cos450＝8.27m故每绳取10m，共2根。5.3钢板横吊梁（铁扁担）计算柱子吊装时，为减少吊索的水平分力对柱的压力，保持柱身的垂直平稳，便于柱子安装就位，在吊索与柱子之间设置一个工具式钢板横吊梁，钢板的厚度为**mm和**mm（钢板连接周圈满焊），材质为Q235B。钢板横吊梁中的两个挂卡环的距离为**mm见附图3。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页附图3：钢板横吊梁钢板横吊梁按受弯构件计算，对中部截面进行强度验算，对吊钩孔壁、卡环孔壁进行局部承压验算。a.对A-C截面进行强度验算:******b.对吊钩孔壁进行局部承压验算：*******满足要求c.对卡环孔壁进行局部承压验算取卡环直径b=50mm则：*******满足要求六、吊装施工6.1．施工准备6.1.1认真学习施工图纸，并组织班组了解安装的技术要求,并进行具体指导施工的技术交底及安全交底。6.1.2认真核对构件的数量、重量、规格。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页6.1.3根据设计柱位置图对柱构件和杯基进行对应编号。6.1.4预制柱杯口基础中心墨线已弹好。6.1.5预制柱中心墨线及标高控制墨线已弹好。6.1.6吊装现场道路已清理畅通，路面铺设完...
