塑料水杯注塑模具设计VIP免费

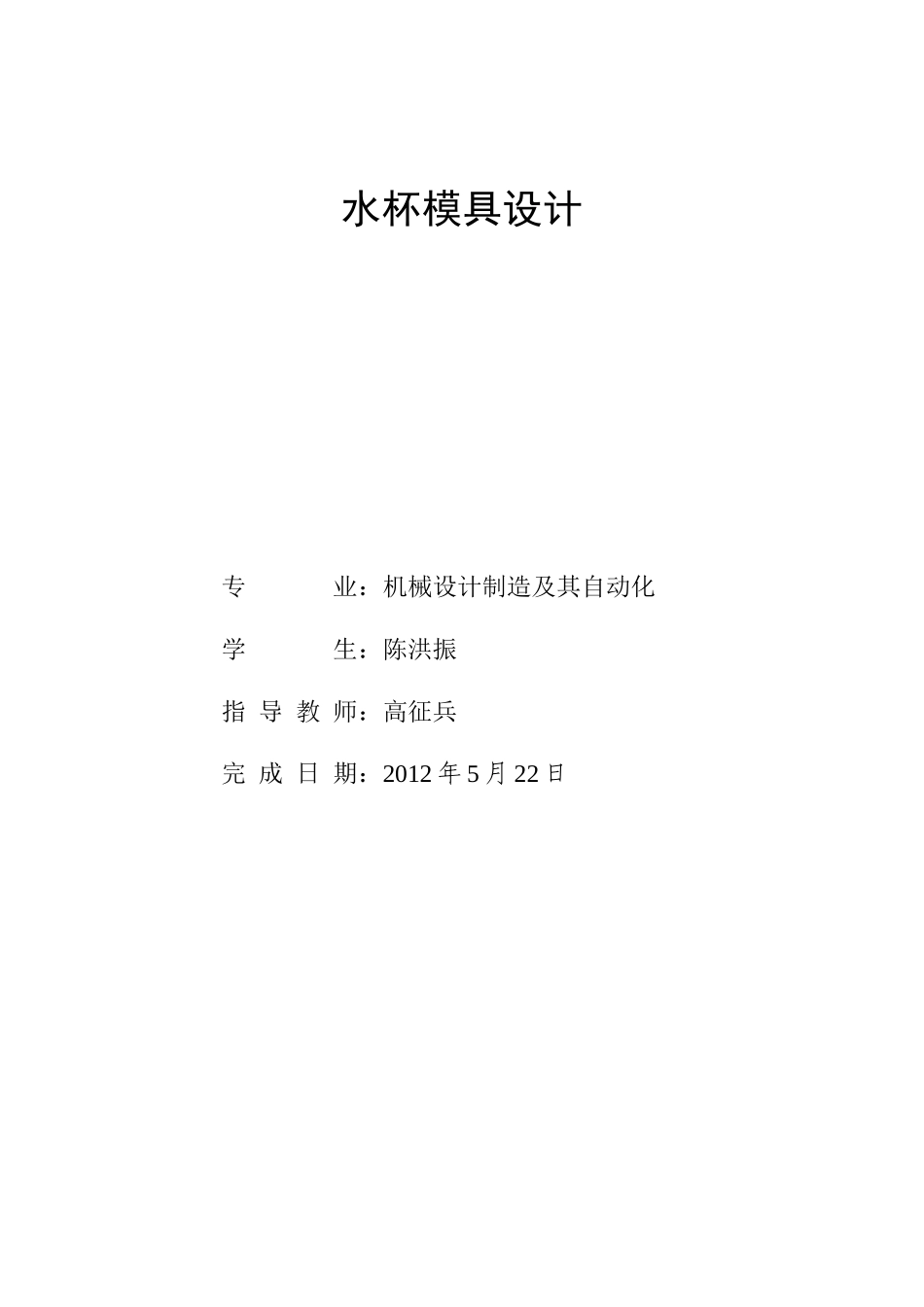

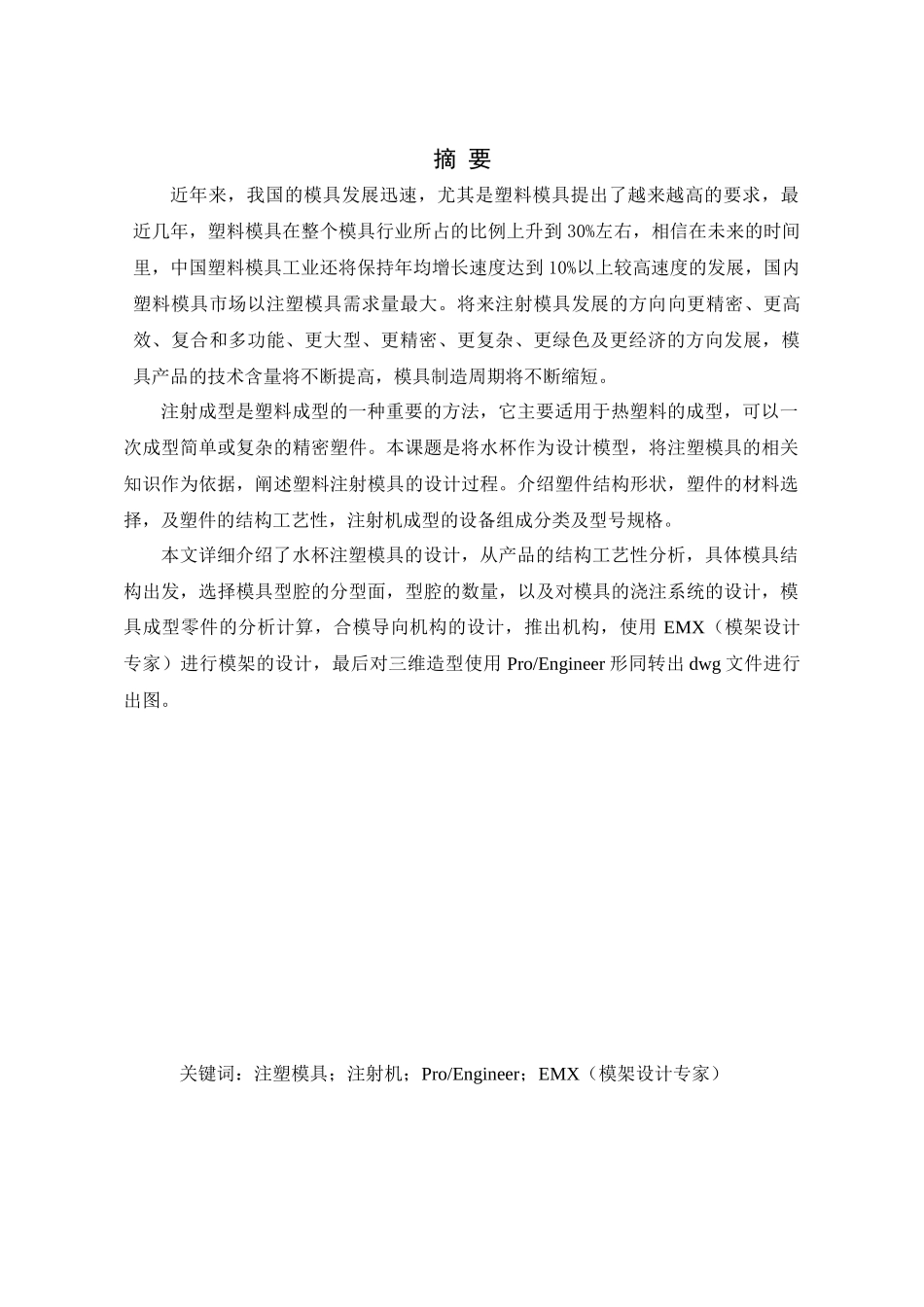

水杯模具设计专业：机械设计制造及其自动化学生：陈洪振指导教师：高征兵完成日期：2012年5月22日扬州大学广陵学院摘要近年来，我国的模具发展迅速，尤其是塑料模具提出了越来越高的要求，最近几年，塑料模具在整个模具行业所占的比例上升到30%左右，相信在未来的时间里，中国塑料模具工业还将保持年均增长速度达到10%以上较高速度的发展，国内塑料模具市场以注塑模具需求量最大。将来注射模具发展的方向向更精密、更高效、复合和多功能、更大型、更精密、更复杂、更绿色及更经济的方向发展，模具产品的技术含量将不断提高，模具制造周期将不断缩短。注射成型是塑料成型的一种重要的方法，它主要适用于热塑料的成型，可以一次成型简单或复杂的精密塑件。本课题是将水杯作为设计模型，将注塑模具的相关知识作为依据，阐述塑料注射模具的设计过程。介绍塑件结构形状，塑件的材料选择，及塑件的结构工艺性，注射机成型的设备组成分类及型号规格。本文详细介绍了水杯注塑模具的设计，从产品的结构工艺性分析，具体模具结构出发，选择模具型腔的分型面，型腔的数量，以及对模具的浇注系统的设计，模具成型零件的分析计算，合模导向机构的设计，推出机构，使用EMX（模架设计专家）进行模架的设计，最后对三维造型使用Pro/Engineer形同转出dwg文件进行出图。关键词：注塑模具；注射机；Pro/Engineer；EMX（模架设计专家）Abstract.Inrecentyears,China'srapiddevelopmentofthemold,especiallytheplasticmoldoftheincreasinglyhighdemand,inrecentyears,theplasticmoldinthemoldindustrytheproportionofupto30%jobs,Ibelieveinthecomingyears,Chinaplasticmoldindustrywillmaintainanaverageannualgrowthrateofmorethan10%highspeeddevelopment,thedomesticmarkettoplasticmoldinjectionmoldgreatestdemand.Thefuturedevelopmentdirectionofinjectionmoldtomoresophisticated,moreefficient,complexandmulti-purpose,larger,moresophisticated,morecomplex,moregreenandmoreeconomicdevelopment,moldthetechnicalcontentoftheproductwillcontinuetoimprove,themanufacturingcycleofthediewillshortenceaselessly.Plasticmoldinginjectionmoldingisanimportantmethod,whichismainlyappliedtothethermalplasticmolding,moldingcanbeasimpleorcomplexprecisionplasticparts.Thistopicisthecupasadesignmodel,theinjectionmoldrelatedknowledgeasthebasis,elaboratesthedesignprocessofplasticinjectionmold.Introductiontothestructureofplasticpartsplasticpartsshape,materialselection,andthestructureprocessofplasticproducts,injectionmoldingmachineequipmentcompositionclassificationandspecifications.Thispaperintroducesindetailthecupinjectionmolddesign,fromproductstructuremanufacturabilityanalysis,thespecificstructureofthemold,moldcavitypartingsurface,cavitynumber,aswellastomold'sgatingsystemdesign,analysisandcalculationofmoldingparts,moldguidemechanismdesign,theintroductionofinstitutions,theuseofEMX(molddesignexpert)formolddesign,finallythe3DmodelingusingPro/EngineerDWGfileistransferredoutofamap.Keywords:Injectionmolding;injectionmachine;Pro/Engineer;EMX(formworkdesignexpert)目录摘要Abstract第一章绪论1.1模具及模具工业的发展与现状………………………………………………………11.2塑料成型模具及分类…………………………………………………………………11.3注射模具的发展趋势…………………………………………………………………1第二章塑料成型工艺2.1塑料制品的结构和工艺性能设计……………………………………………………22.1.1塑件结构形状………………………………………………………………………22.1.2塑件材料选择………………………………………………………………………22.1.3塑料制件的结构工艺性……………………………………………………………22.2塑料注塑成型…………………………………………………………………...
