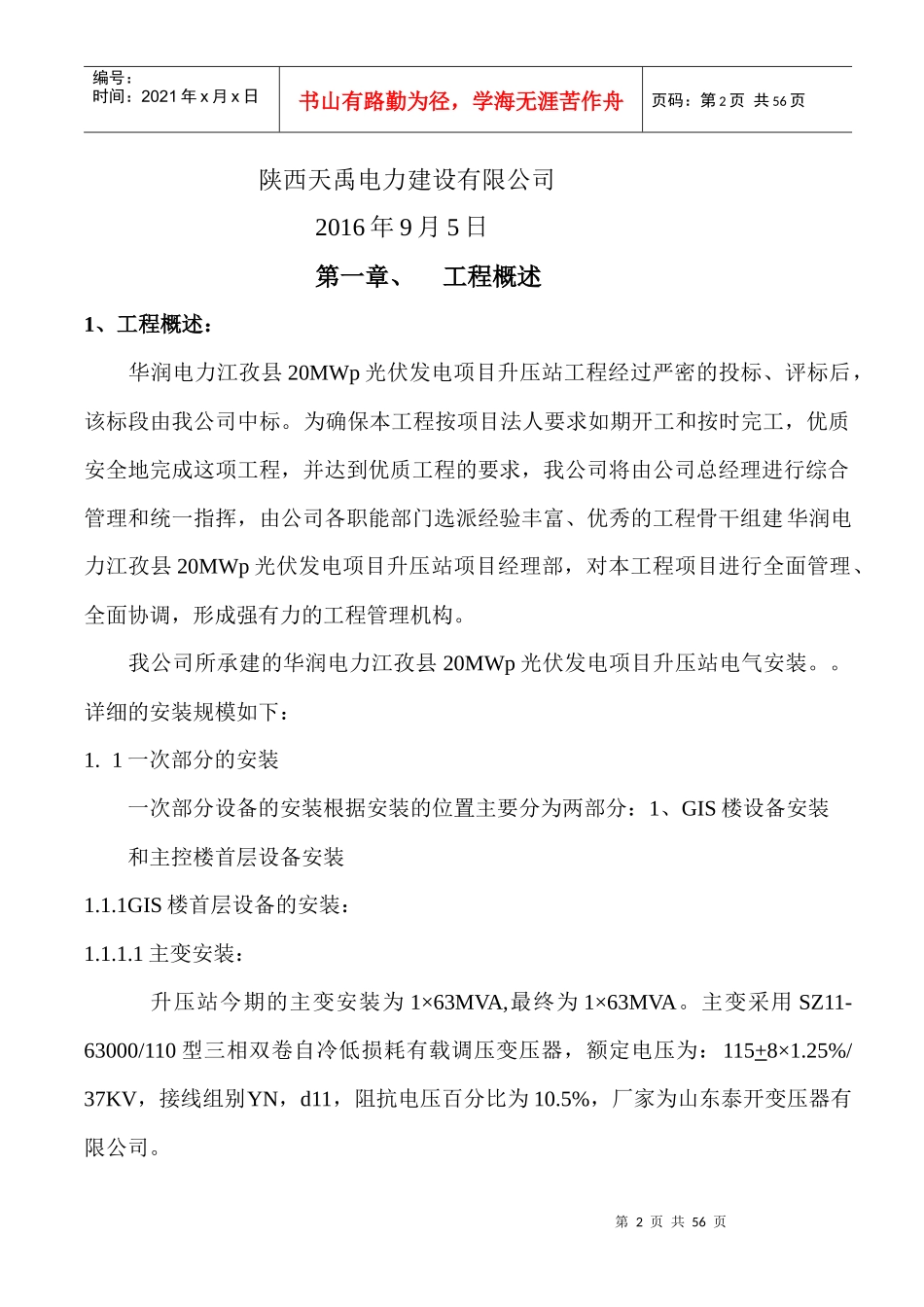

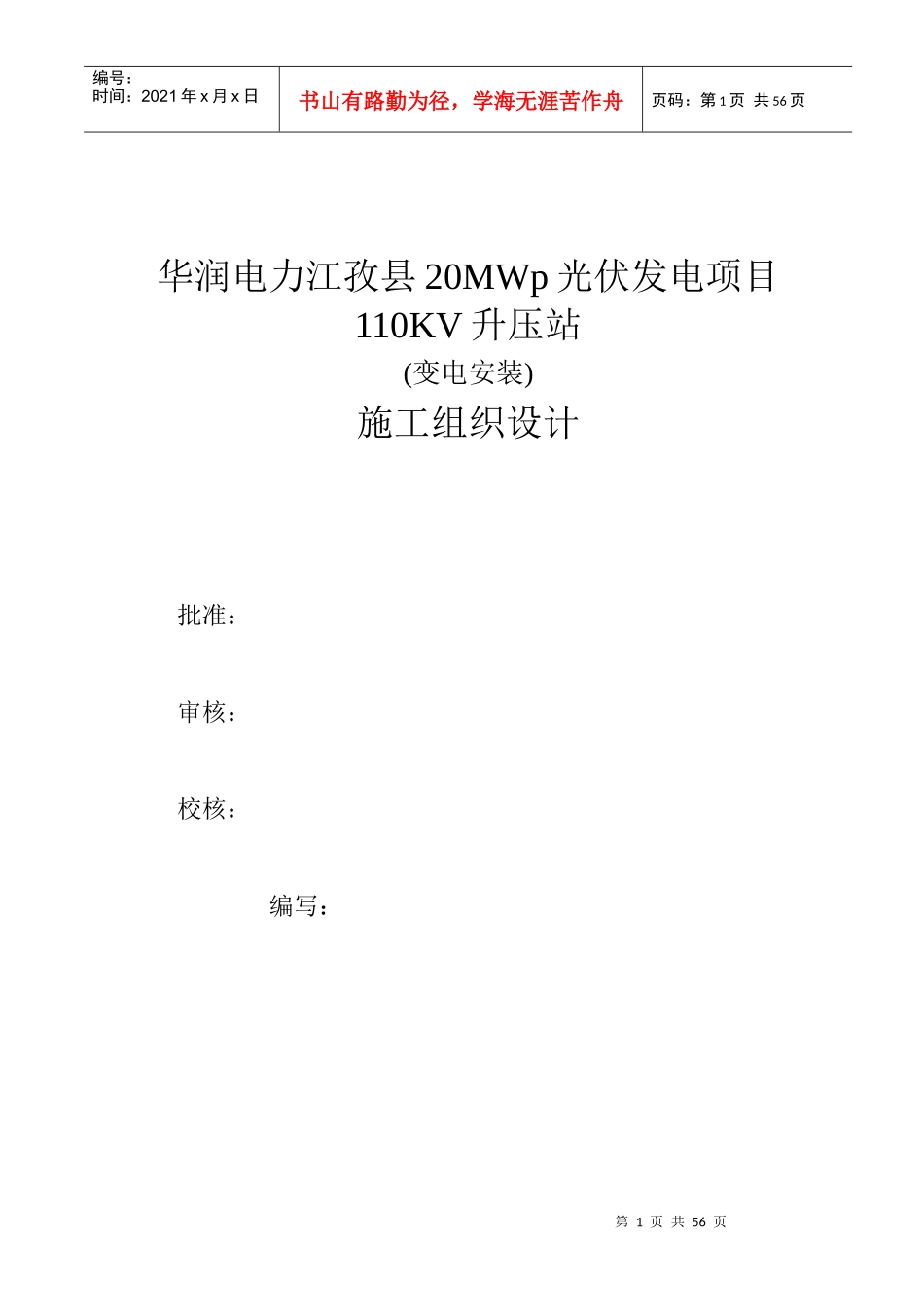

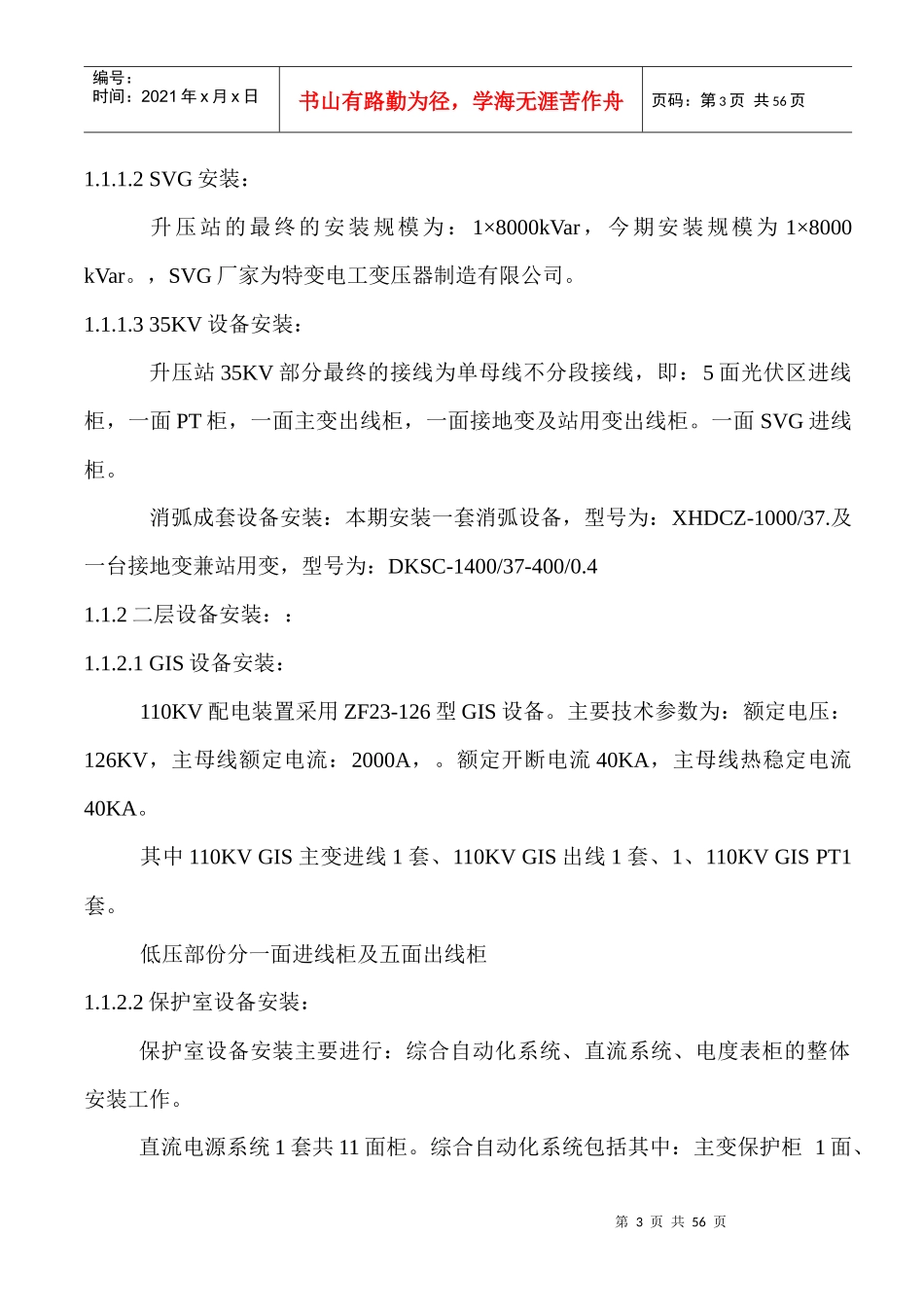

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页华润电力江孜县20MWp光伏发电项目110KV升压站(变电安装)施工组织设计批准：审核：校核：编写：第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页陕西天禹电力建设有限公司2016年9月5日第一章、工程概述1、工程概述：华润电力江孜县20MWp光伏发电项目升压站工程经过严密的投标、评标后，该标段由我公司中标。为确保本工程按项目法人要求如期开工和按时完工，优质安全地完成这项工程，并达到优质工程的要求，我公司将由公司总经理进行综合管理和统一指挥，由公司各职能部门选派经验丰富、优秀的工程骨干组建华润电力江孜县20MWp光伏发电项目升压站项目经理部，对本工程项目进行全面管理、全面协调，形成强有力的工程管理机构。我公司所承建的华润电力江孜县20MWp光伏发电项目升压站电气安装。。详细的安装规模如下：1.1一次部分的安装一次部分设备的安装根据安装的位置主要分为两部分：1、GIS楼设备安装和主控楼首层设备安装1.1.1GIS楼首层设备的安装：1.1.1.1主变安装：升压站今期的主变安装为1×63MVA,最终为1×63MVA。主变采用SZ11-63000/110型三相双卷自冷低损耗有载调压变压器，额定电压为：115+8×1.25%/37KV，接线组别YN，d11，阻抗电压百分比为10.5%，厂家为山东泰开变压器有限公司。第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页1.1.1.2SVG安装：升压站的最终的安装规模为：1×8000kVar，今期安装规模为1×8000kVar。，SVG厂家为特变电工变压器制造有限公司。1.1.1.335KV设备安装：升压站35KV部分最终的接线为单母线不分段接线，即：5面光伏区进线柜，一面PT柜，一面主变出线柜，一面接地变及站用变出线柜。一面SVG进线柜。消弧成套设备安装：本期安装一套消弧设备，型号为：XHDCZ-1000/37.及一台接地变兼站用变，型号为：DKSC-1400/37-400/0.41.1.2二层设备安装：：1.1.2.1GIS设备安装：110KV配电装置采用ZF23-126型GIS设备。主要技术参数为：额定电压：126KV，主母线额定电流：2000A，。额定开断电流40KA，主母线热稳定电流40KA。其中110KVGIS主变进线1套、110KVGIS出线1套、1、110KVGISPT1套。低压部份分一面进线柜及五面出线柜1.1.2.2保护室设备安装：保护室设备安装主要进行：综合自动化系统、直流系统、电度表柜的整体安装工作。直流电源系统1套共11面柜。综合自动化系统包括其中：主变保护柜1面、第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页主变测控柜1面、110KV线路保护柜1面、PT转接柜1面、稳控主机柜，故障录各一面，1.1.2.3通讯室设备安装：升压站的通讯设备安装在保护室，包括：通讯电源屏系统、SDH屏1面、调度数据网柜两面，综合配线柜，及程控交换机设备柜1.2其他项的工作：除上述的一次安装内容外，我方还承接全站的控制电缆和部分10KV电缆的敷设以及接线工作、继保的调试工作、远动部分与继保的联调、全站设备的高压试验、全站防火封堵等。第二章、施工现场组织机构升压站的安装施工时间为9月6日至9月30日共25天的施工工期。因此在管理的组织上必须作出合理的安排，在加强施工现场的安全文明施工的前提下确保土建的整体施工的顺利进行，保证各电气设备安装室的顺利交安，从而使变电部分的施工能够保质保进度。1、整体工程的施工管理组织结构：详见土建施工组织设计纲要总项目经理土建项目经理电气项目经理资料员质安员经营部第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页2、主要施工人员安排：土建项目部的人员配置详见土建施工组织设计（方案）电气项目部项目经理：彭德质检员：黄英杰安全员：彭幸才一次施工班组：陕西天禹电力二次施工班组：陕西天禹电力主变安装班组：陕西天禹电力高压试验班：陕西天禹电力二次调试班组：陕西天禹电力3、项目部各管理人员的管理职责及班组施工范围：3.1项目部管理人员的管理职责总项目经理：整体工程的协调，处理好...
