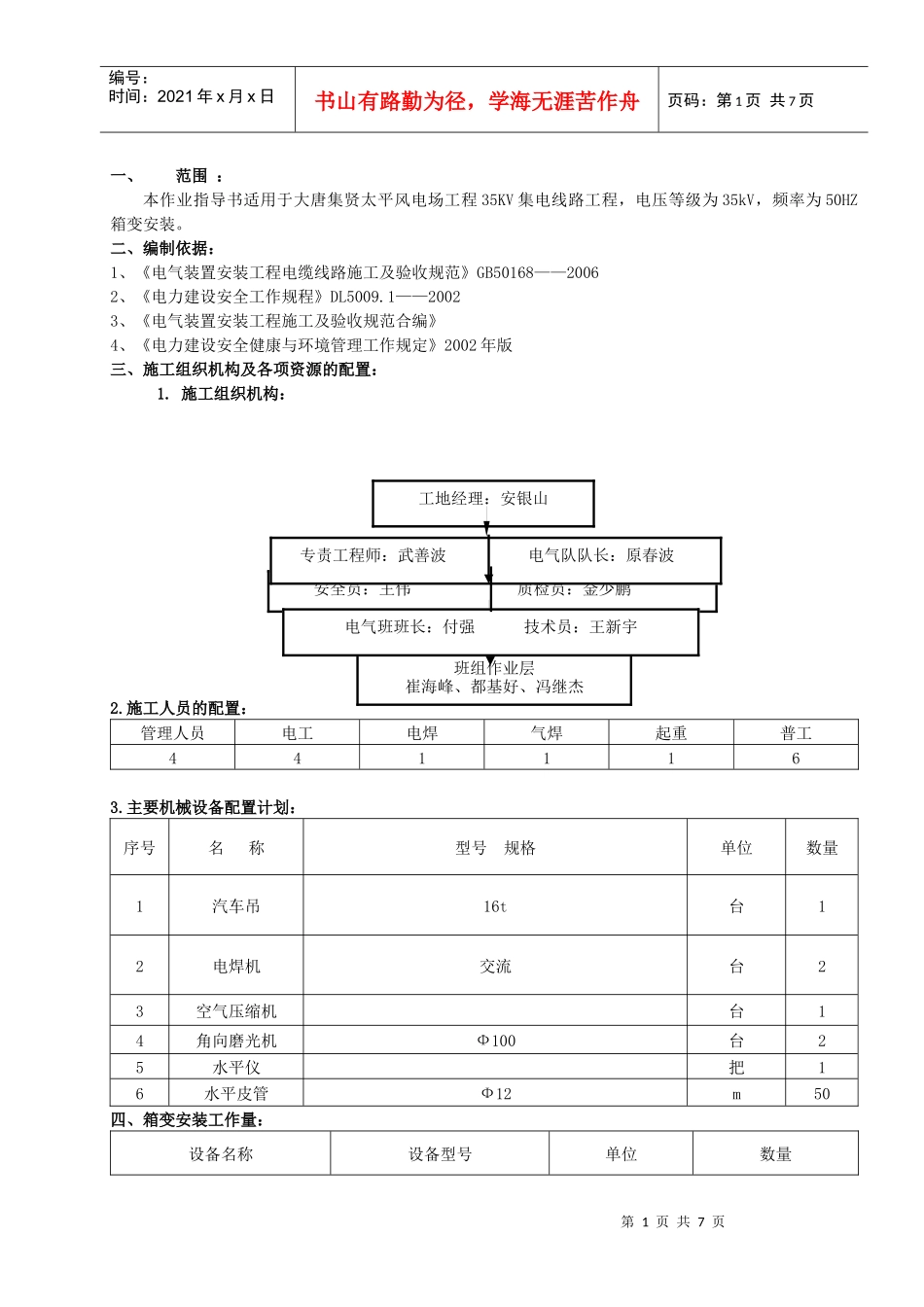

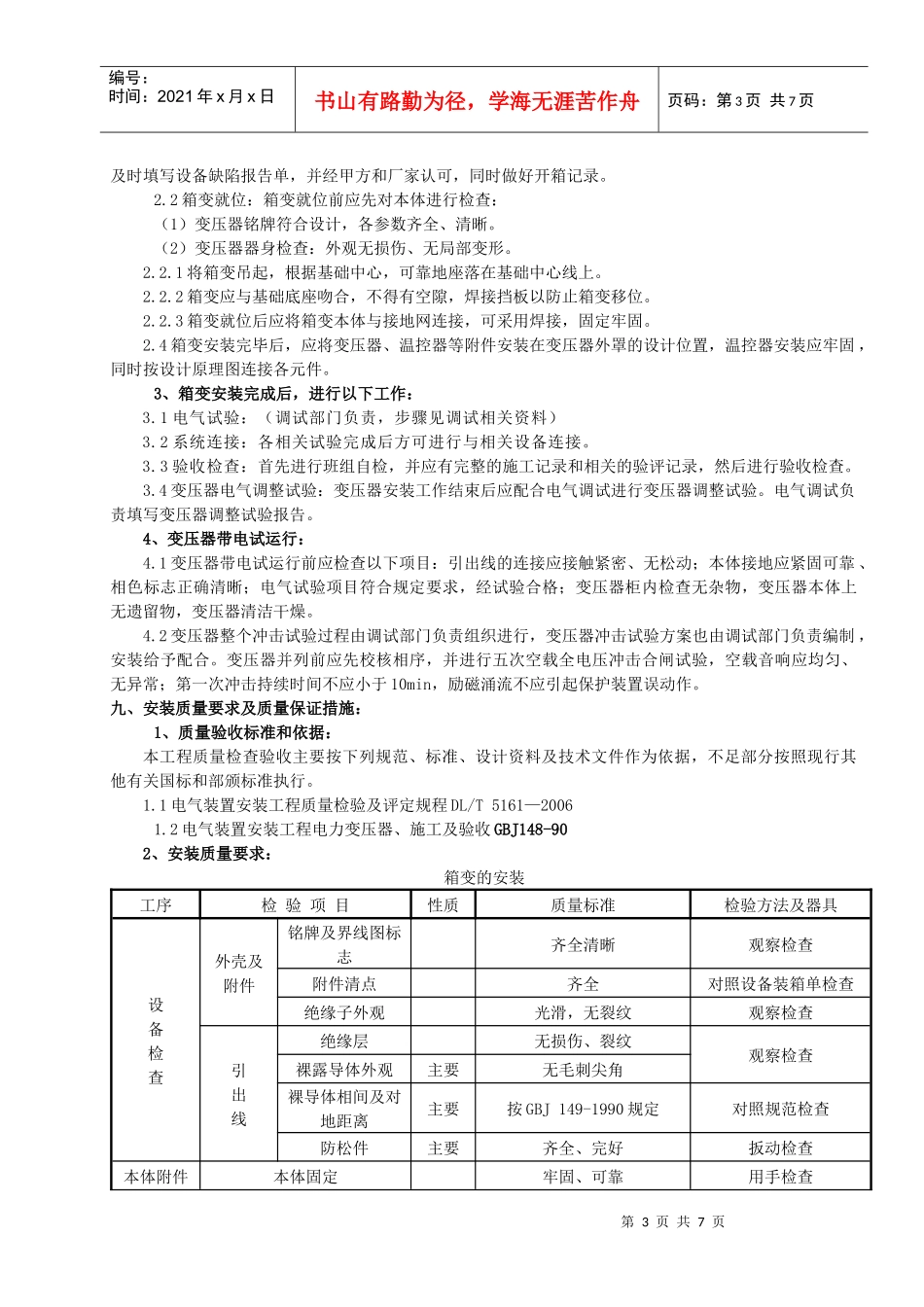

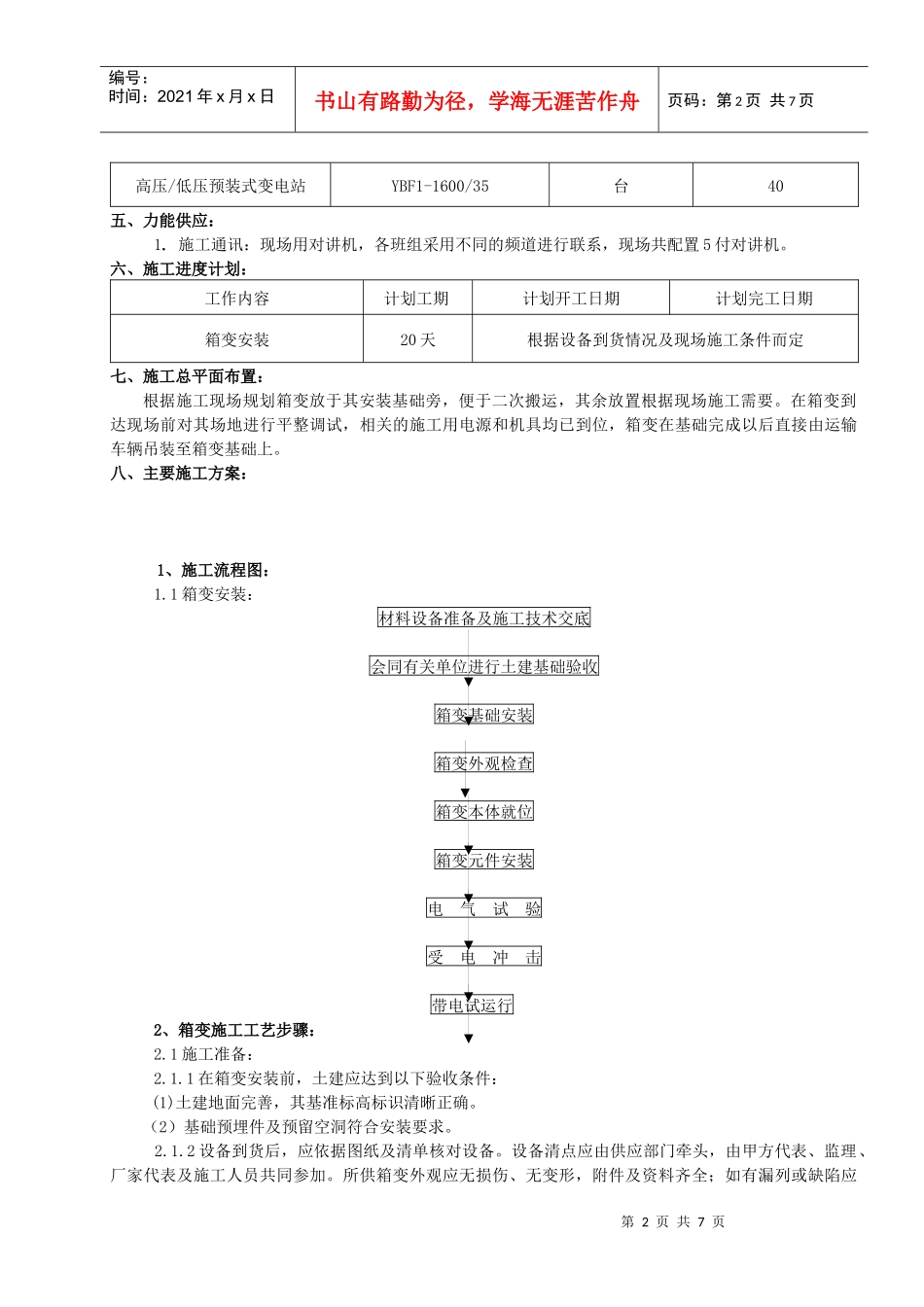

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页一、范围：本作业指导书适用于大唐集贤太平风电场工程35KV集电线路工程，电压等级为35kV，频率为50HZ箱变安装。二、编制依据：1、《电气装置安装工程电缆线路施工及验收规范》GB50168——20062、《电力建设安全工作规程》DL5009.1——20023、《电气装置安装工程施工及验收规范合编》4、《电力建设安全健康与环境管理工作规定》2002年版三、施工组织机构及各项资源的配置：1.施工组织机构：2.施工人员的配置：管理人员电工电焊气焊起重普工4411163.主要机械设备配置计划：序号名称型号规格单位数量1汽车吊16t台12电焊机交流台23空气压缩机台14角向磨光机Ф100台25水平仪把16水平皮管Ф12m50四、箱变安装工作量：设备名称设备型号单位数量工地经理：安银山安全员：王伟质检员：金少鹏专责工程师：武善波电气队队长：原春波班组作业层崔海峰、都基好、冯继杰电气班班长：付强技术员：王新宇第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页高压/低压预装式变电站YBF1-1600/35台40五、力能供应：1.施工通讯：现场用对讲机，各班组采用不同的频道进行联系，现场共配置5付对讲机。六、施工进度计划：工作内容计划工期计划开工日期计划完工日期箱变安装20天根据设备到货情况及现场施工条件而定七、施工总平面布置：根据施工现场规划箱变放于其安装基础旁，便于二次搬运，其余放置根据现场施工需要。在箱变到达现场前对其场地进行平整调试，相关的施工用电源和机具均已到位，箱变在基础完成以后直接由运输车辆吊装至箱变基础上。八、主要施工方案：1、施工流程图：1.1箱变安装：材料设备准备及施工技术交底会同有关单位进行土建基础验收箱变基础安装箱变外观检查箱变本体就位箱变元件安装电气试验受电冲击带电试运行2、箱变施工工艺步骤：2.1施工准备：2.1.1在箱变安装前，土建应达到以下验收条件：(1)土建地面完善，其基准标高标识清晰正确。（2）基础预埋件及预留空洞符合安装要求。2.1.2设备到货后，应依据图纸及清单核对设备。设备清点应由供应部门牵头，由甲方代表、监理、厂家代表及施工人员共同参加。所供箱变外观应无损伤、无变形，附件及资料齐全；如有漏列或缺陷应第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页及时填写设备缺陷报告单，并经甲方和厂家认可，同时做好开箱记录。2.2箱变就位：箱变就位前应先对本体进行检查：（1）变压器铭牌符合设计，各参数齐全、清晰。（2）变压器器身检查：外观无损伤、无局部变形。2.2.1将箱变吊起，根据基础中心，可靠地座落在基础中心线上。2.2.2箱变应与基础底座吻合，不得有空隙，焊接挡板以防止箱变移位。2.2.3箱变就位后应将箱变本体与接地网连接，可采用焊接，固定牢固。2.4箱变安装完毕后，应将变压器、温控器等附件安装在变压器外罩的设计位置，温控器安装应牢固，同时按设计原理图连接各元件。3、箱变安装完成后，进行以下工作：3.1电气试验：（调试部门负责，步骤见调试相关资料）3.2系统连接：各相关试验完成后方可进行与相关设备连接。3.3验收检查：首先进行班组自检，并应有完整的施工记录和相关的验评记录，然后进行验收检查。3.4变压器电气调整试验：变压器安装工作结束后应配合电气调试进行变压器调整试验。电气调试负责填写变压器调整试验报告。4、变压器带电试运行：4.1变压器带电试运行前应检查以下项目：引出线的连接应接触紧密、无松动；本体接地应紧固可靠、相色标志正确清晰；电气试验项目符合规定要求，经试验合格；变压器柜内检查无杂物，变压器本体上无遗留物，变压器清洁干燥。4.2变压器整个冲击试验过程由调试部门负责组织进行，变压器冲击试验方案也由调试部门负责编制，安装给予配合。变压器并列前应先校核相序，并进行五次空载全电压冲击合闸试验，空载音响应均匀、无异常；第一次冲击持续时间不应小于10min，励磁涌流不应引起保护装置误动作。九、安装质量要求及质量保证措施：1、质量验收标准和依据：本工程质量检查验收主...
